转盘式塑料瓶理瓶对齐输送设备

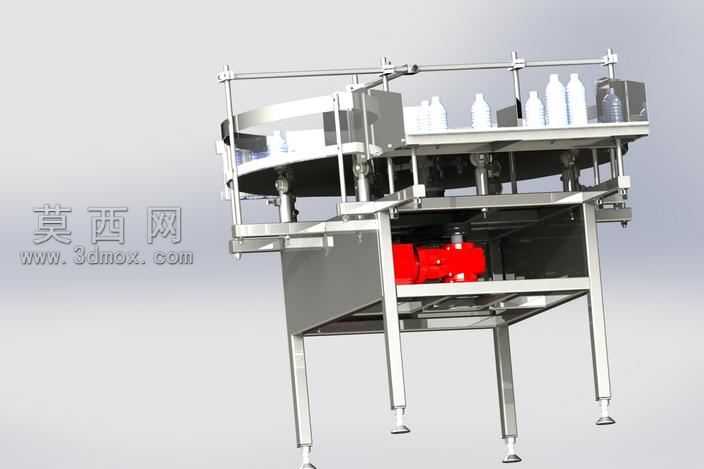

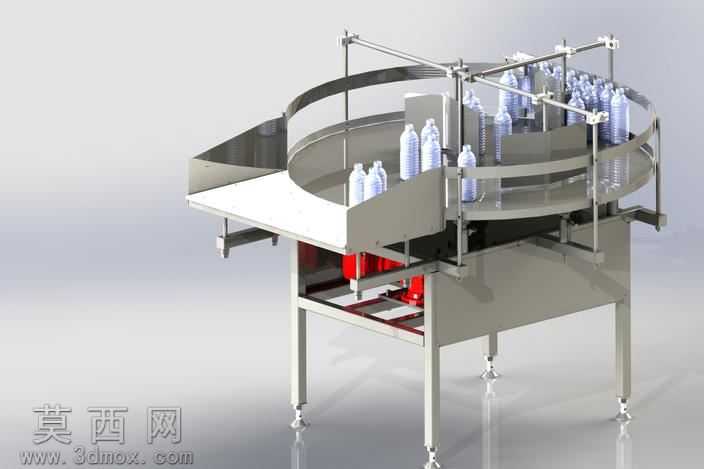

本模型为转盘式理瓶对齐设备，主要应用于包装生产线前端的空瓶整理、对齐与输送工序，采用三维建模软件完成全参数化设计，整体结构还原度高，各运动部件均做了装配约束与运动仿真验证。模型主体采用立式方管焊接机架作为承载基础，机架底部配置可调脚杯，可适配不同车间地面的水平度调节需求，保证设备运行时的稳定性；机架上方设置大直径圆形旋转理瓶转盘，转盘外围加装弧形不锈钢护拦，护栏通过可调支架固定在机架上，可根据瓶身直径灵活调整护栏与转盘边缘的间距，适配不同规格的塑料瓶、玻璃瓶整理需求。转盘中心设置多组柔性拨瓶杆，拨瓶杆采用食品级不锈钢材质，表面做抛光处理避免刮伤瓶身，旋转过程中可将杂乱放置在转盘上的空瓶逐步引导至转盘边缘的出瓶通道；出瓶通道处设置导向对齐结构，可将瓶身调整为统一朝向、等间距排列的状态，平稳输送至下一道灌装、贴标工序。设备的动力部分设计在机架内部腔体，采用减速电机搭配同步带传动的结构驱动转盘旋转，传动结构做了防护外罩设计，避免杂物卷入传动部件，同时降低运行噪音。建模过程中对所有钣金件做了折弯、焊接工艺的特征还原，对标准件如脚杯、紧固件、轴承等均采用标准件库调用装配，保证模型的工程实用性；渲染阶段采用金属不锈钢材质模拟机架、护栏、转盘的金属质感，对塑料瓶采用半透明PET材质还原真实外观，地面添加反射效果提升渲染真实感，整体结构设计充分考虑了理瓶工序的顺畅性，避免卡瓶、倒瓶问题，可作为包装生产线理瓶工位的设计参考方案。
