小袋包装机承托框架三维结构设计

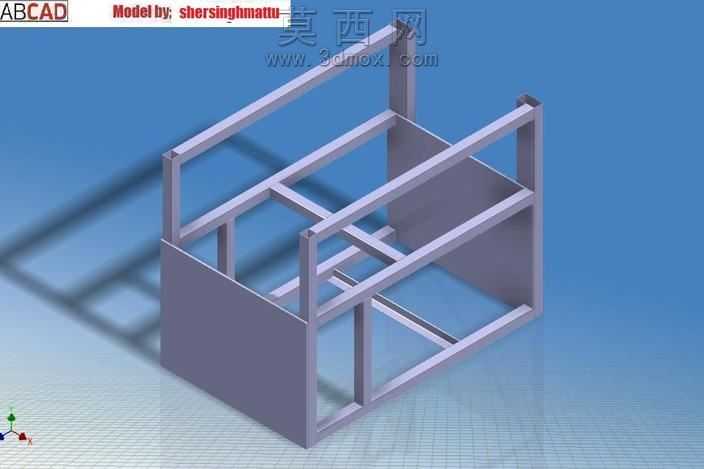

本模型为小袋包装机的承托安装框架，采用三维建模软件完成全参数化结构设计，整体以标准金属方管作为核心搭建型材，通过规整的横竖梁排布形成稳定的框架受力体系。建模过程中严格遵循机械结构设计的受力合理性原则，底部设置封闭围合的箱型基座结构，既可以容纳包装机的电气控制元件、物料收纳组件，也能通过底部的封闭板面提升整体框架的抗扭、抗形变能力，避免设备运行过程中因振动出现结构偏移。框架中部采用多道横向、纵向的方管横梁做分层分隔，预留出包装机送料机构、计量机构、封口机构的精准安装位，每道横梁的连接位置都做了贴合面的对齐处理，保证后续零部件安装时的平面度与位置精度，上部延伸的竖向立柱用于安装包装机的导料、出料组件，整体框架的受力路径清晰，从上部作业机构传递的载荷可以通过竖向立柱均匀传导至中部横梁，再分散到底部箱型基座，最终平稳传递到安装地面。渲染阶段采用哑光金属材质模拟真实的碳钢方管焊接机架质感，对型材的拼接接缝做了精细化处理，还原真实焊接机架的结构细节，同时通过环境光影渲染突出框架的空间层次，清晰展示每一道梁的排布位置与连接关系。设计过程中充分考虑了小袋包装机的实际作业需求，框架整体尺寸紧凑，在保证结构强度的前提下尽可能减少冗余型材的使用，控制整体机架重量，同时预留了足够的操作与维护空间，方便后续设备组装时的管线布设、零部件调试以及后期的检修维护，框架的各安装面都预留了标准的安装孔位定位，可直接适配常规小袋包装机的各类功能组件，无需二次打孔加工，有效缩短设备的整体组装周期。
