常压立式储液罐工业存储设备结构设计

　　在石化仓储、粮油加工、精细化工等需要常压液态物料存储的场景中，立式圆柱形储液罐是应用覆盖度最高的静设备类型，本次呈现的3000立方米容积储槽，正是针对大宗常压液态物料存储需求完成的全细节结构设计。从实际落地的工程场景来看，这类储槽常布置在炼化厂区的原料中转区、成品油库的存储区、粮油加工企业的原料油罐区，以及化工企业的溶剂暂存区，存储介质涵盖燃料油、石油馏分、醋酸乙酯类工业溶剂、食用油脂等常温常压下保持液态、无强腐蚀特性的物料，设计承压与当地大气压保持平衡，无需额外配置承压壳体结构，能在满足存储需求的前提下最大化控制设备制造成本。

　　从结构设计逻辑来看，罐体主体采用等直径圆柱形筒体搭配倾斜下封头的结构形式，这种选型并非随意确定：圆柱形筒体在承受液体静压力时环向应力分布均匀，相比方形、矩形储槽能大幅降低壁板厚度要求，减少钢材消耗量；倾斜式下封头设计则是为了配合罐底排污口的布置，在定期清罐作业时能让罐内残存物料、沉积杂质顺着倾斜坡度自然汇集到排污口位置，减少人工清罐的作业量与残留物料损耗。筒体材质根据存储介质的不同可选碳钢或低合金钢，接触食用油脂的内壁做食品级环氧涂层处理，接触石油类介质的内壁做导静电防腐涂层，避免介质流动产生的静电积聚引发安全隐患。

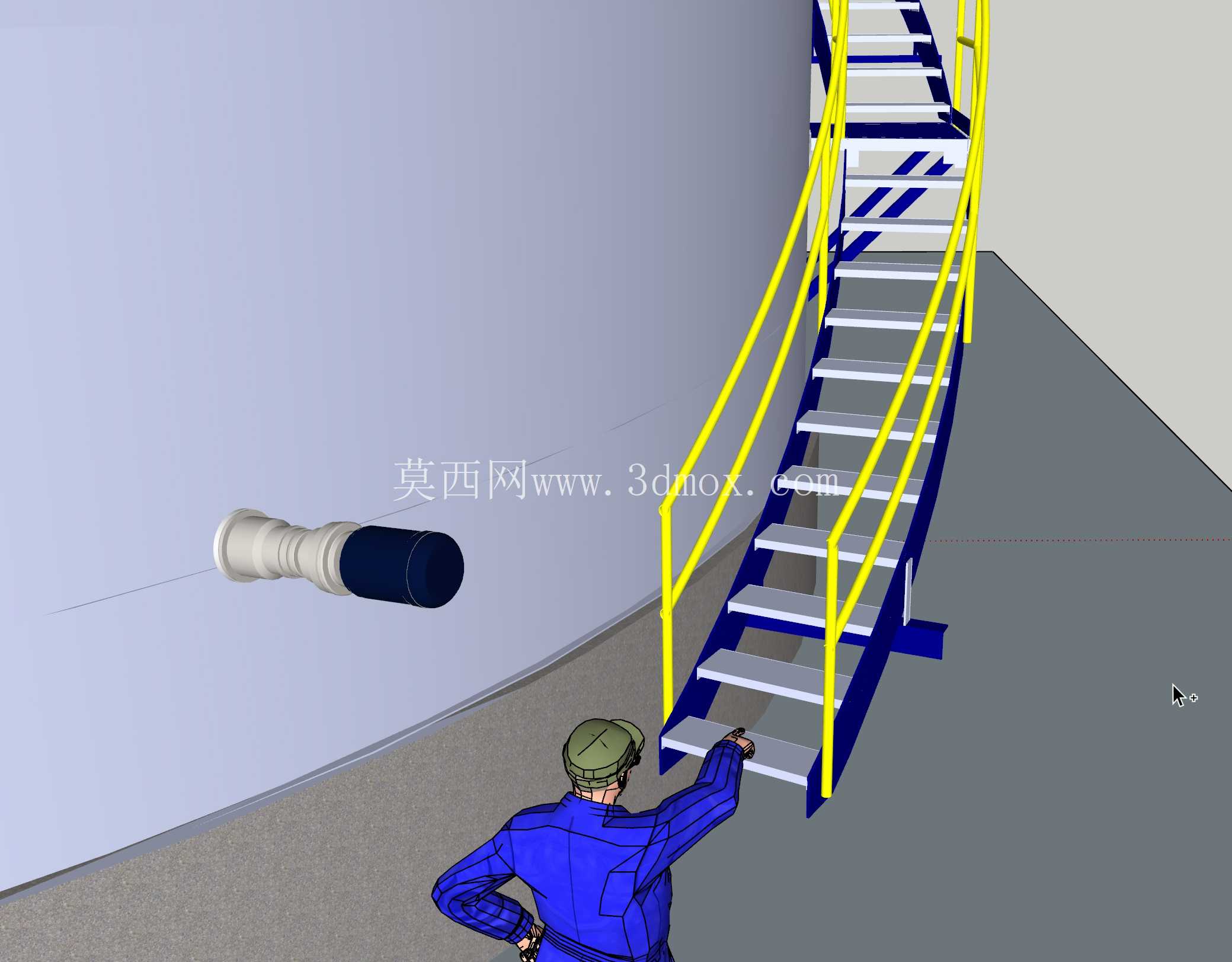

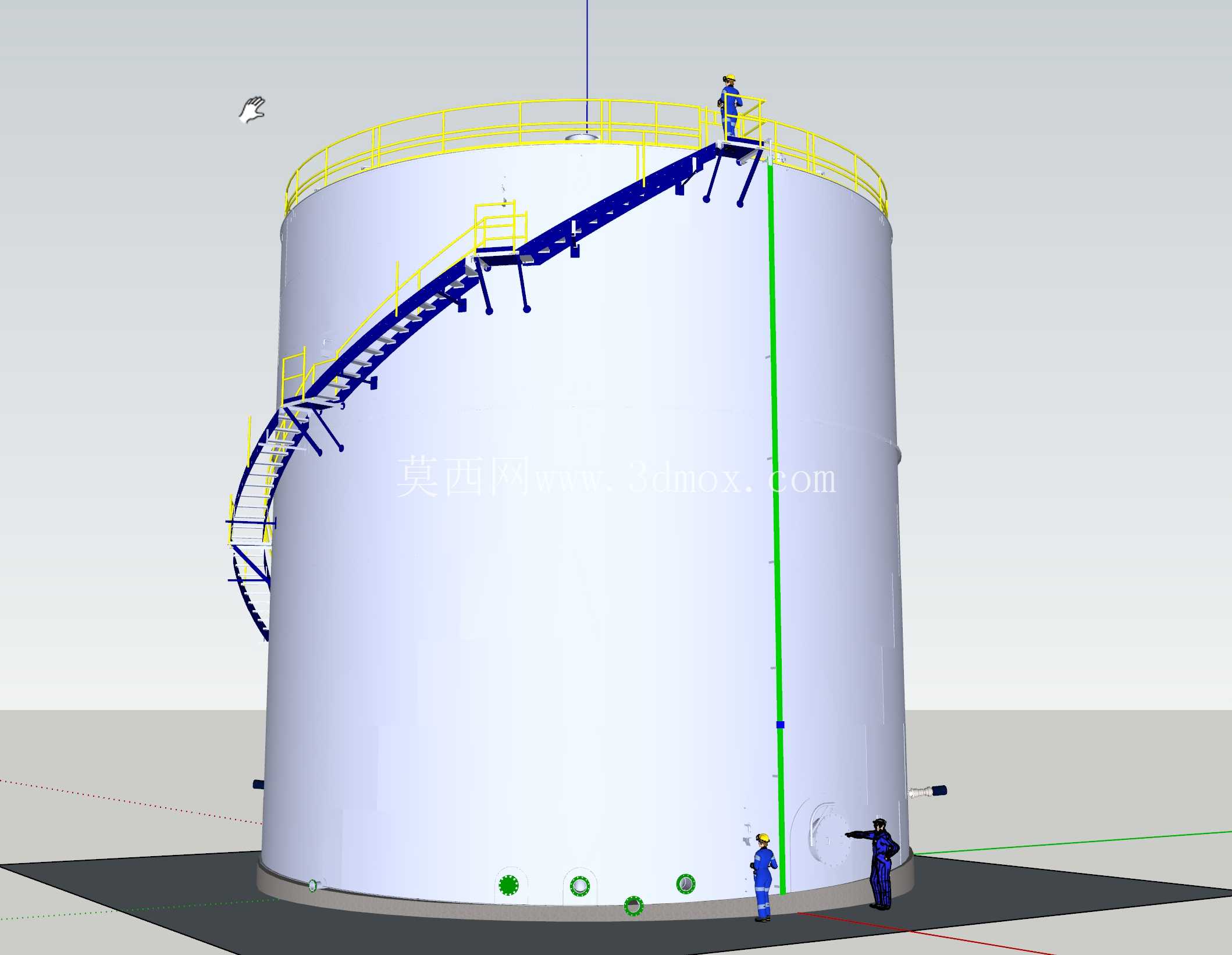

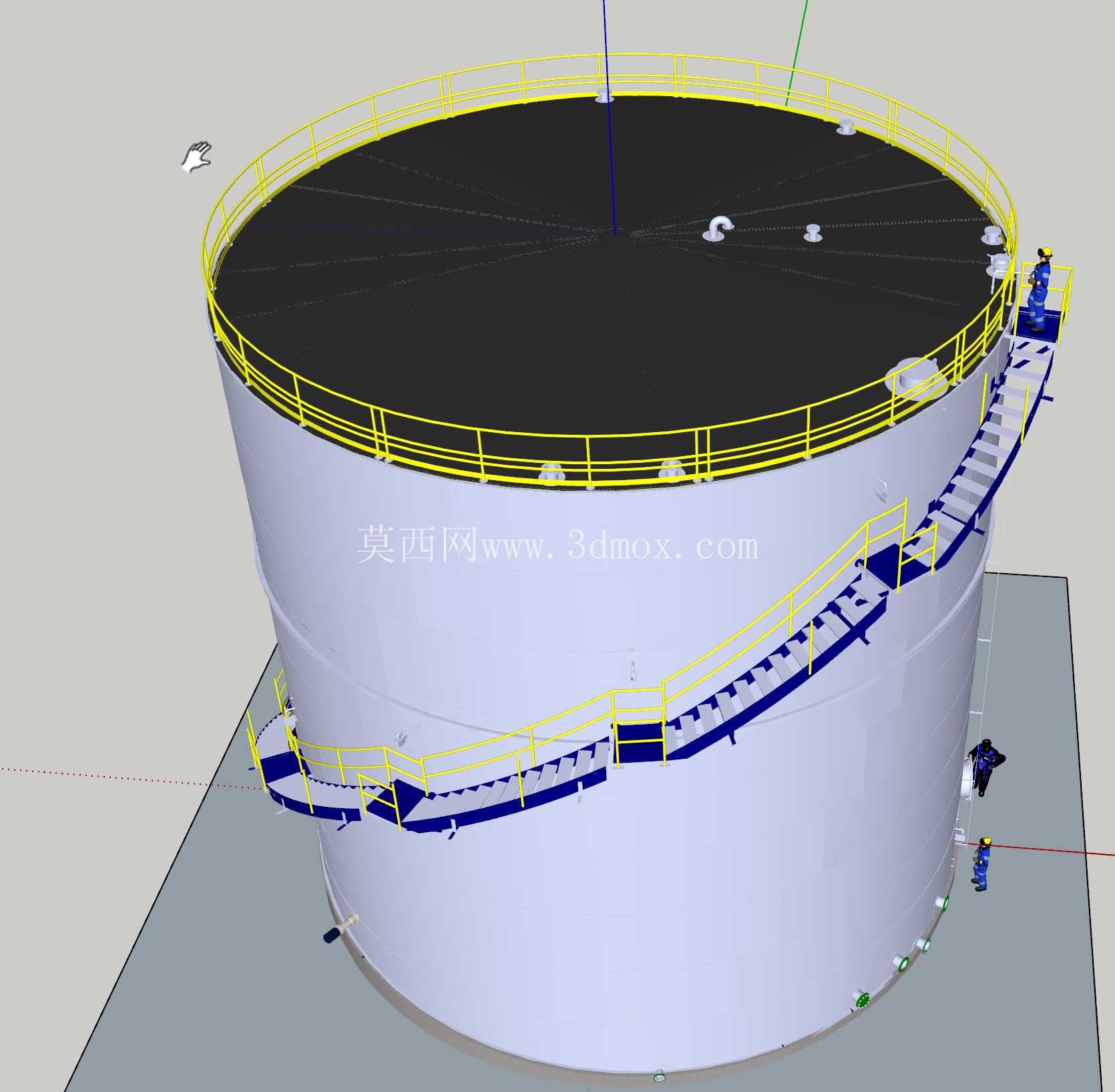

　　罐顶区域配置了全周环绕的安全防护栏杆，栏杆高度符合工业临边防护的1.2米标准要求，栏杆底部设置15厘米高的挡脚板，防止检修工具、小型配件从罐顶坠落伤人。沿罐体外壁布置的螺旋盘梯是人员上下罐顶的主要通道，梯道宽度设置为70厘米，满足单人携带检修工具通行的需求，梯道踏步采用防滑花纹钢板制作，每间隔3米设置一个休息平台，降低人员长距离攀爬的疲劳感，梯道外侧同样设置防护栏杆与挡脚板，全程做好临边防护。盘梯与罐壁之间采用可拆卸的连接支座固定，避免焊接连接对罐壁防腐层造成破坏，也方便后期梯道出现腐蚀变形时单独更换部件，无需对罐体主体进行动火作业。

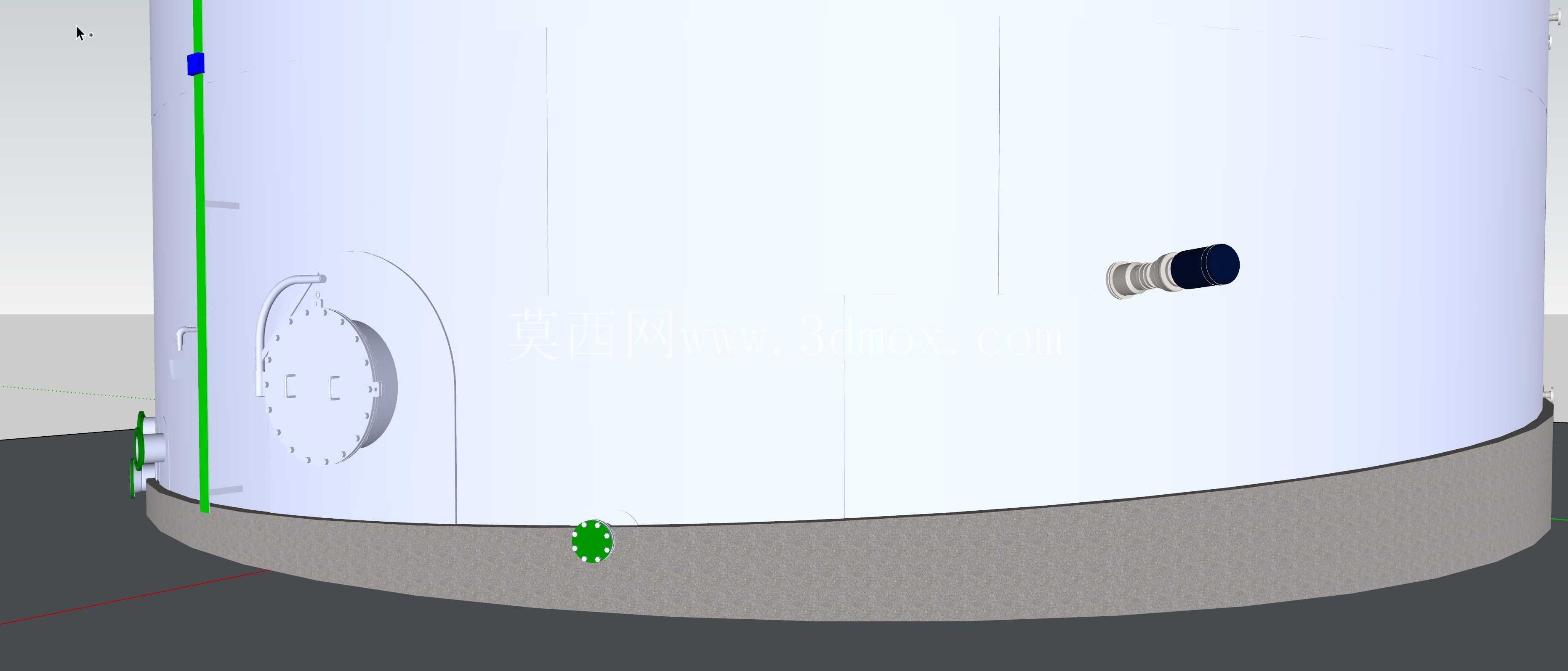

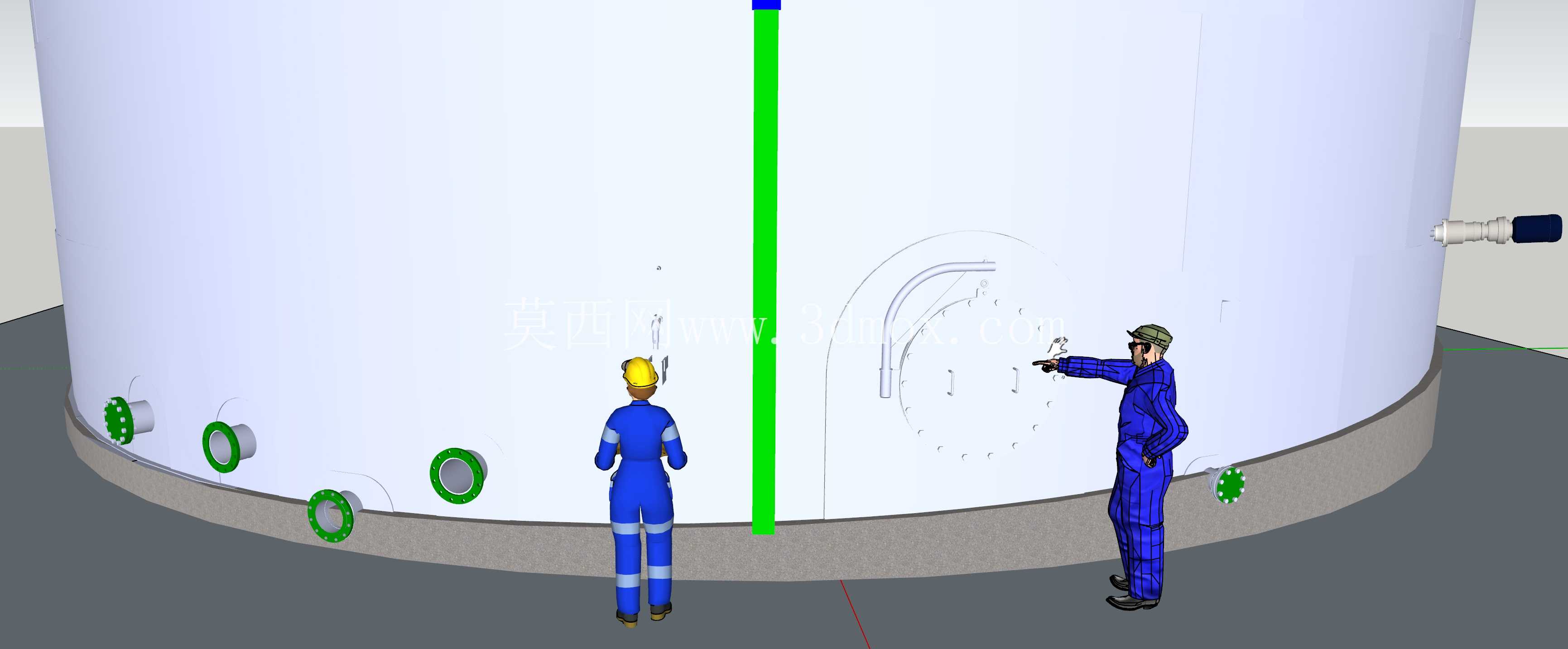

　　罐体底部的人孔是人员进入罐内开展检修、清罐作业的通道，人孔直径设置为60厘米，满足佩戴安全防护装备的人员进出需求，人孔盖采用带压紧螺栓的快开结构，密封垫片选用耐油橡胶材质，保证关闭后的密封性能，避免罐内介质挥发泄漏。罐壁不同高度位置设置的液位、温度、压力监测传感器接口，可根据实际使用需求接入雷达液位计、铂电阻温度传感器、微压变送器等监测元件，实时采集罐内物料的液位高度、介质温度、罐内气相空间压力数据，将信号传输到库区的中控系统，实现存储状态的远程监控，当液位超出安全上下限、温度出现异常升高时能及时触发报警，避免出现溢罐、物料变质等问题。

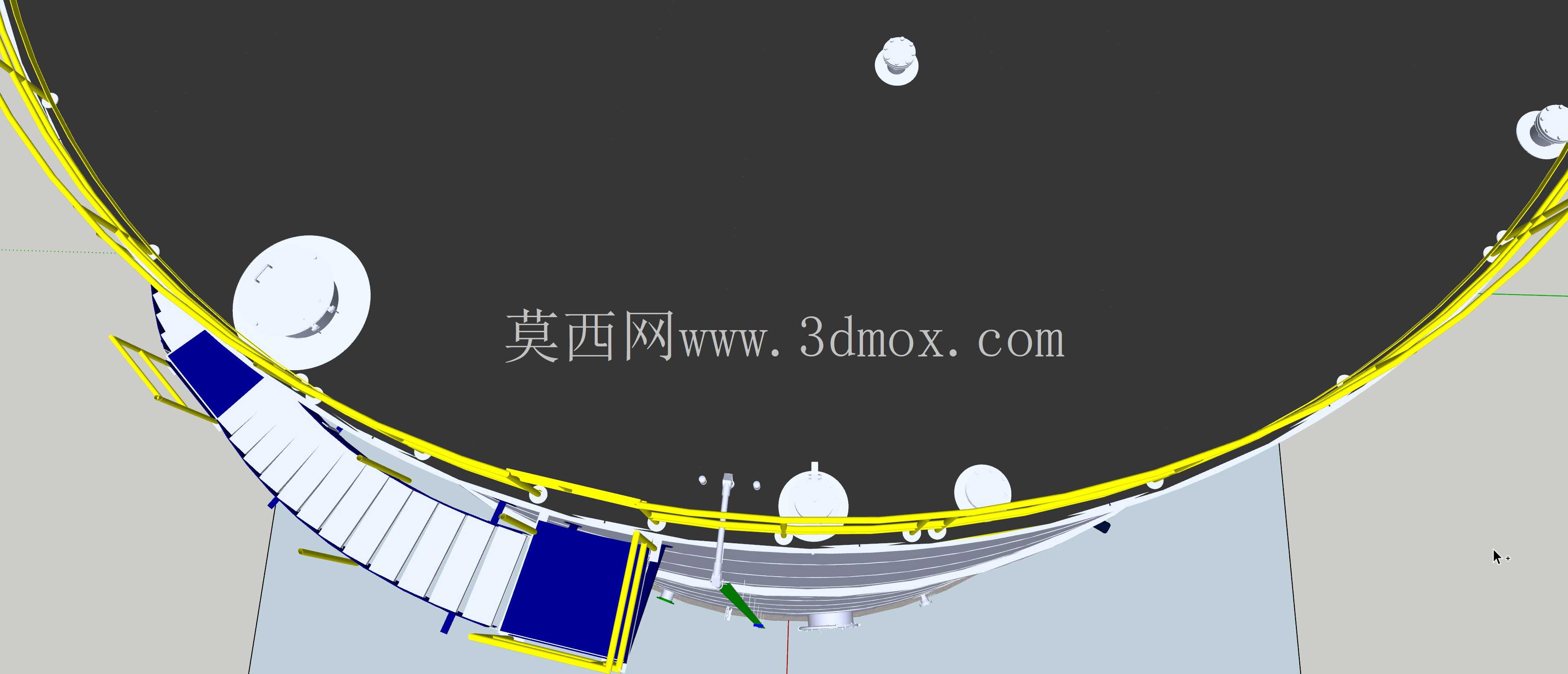

　　罐内配置的加热盘管组件，是针对低温环境下易凝固物料设计的辅助结构，比如高标号燃料油、食用棕榈油等物料在低温环境下粘度会大幅升高甚至凝固，无法正常通过输送泵抽出，此时可向加热盘管内通入低压蒸汽或高温导热油，通过盘管壁与罐内物料进行热交换，将物料温度提升到适合输送的区间，盘管采用环形布置方式，沿罐底均匀排布，保证加热范围覆盖大部分罐底区域，避免出现局部物料过热变质的问题。罐顶还预留了搅拌器安装接口，对于存储容易出现分层、沉淀的物料时，可在该接口安装顶入式搅拌器，定期对罐内物料进行搅拌混合，保证物料组分均匀，避免出现底部沉积杂质、上下层物料密度差异过大的问题。

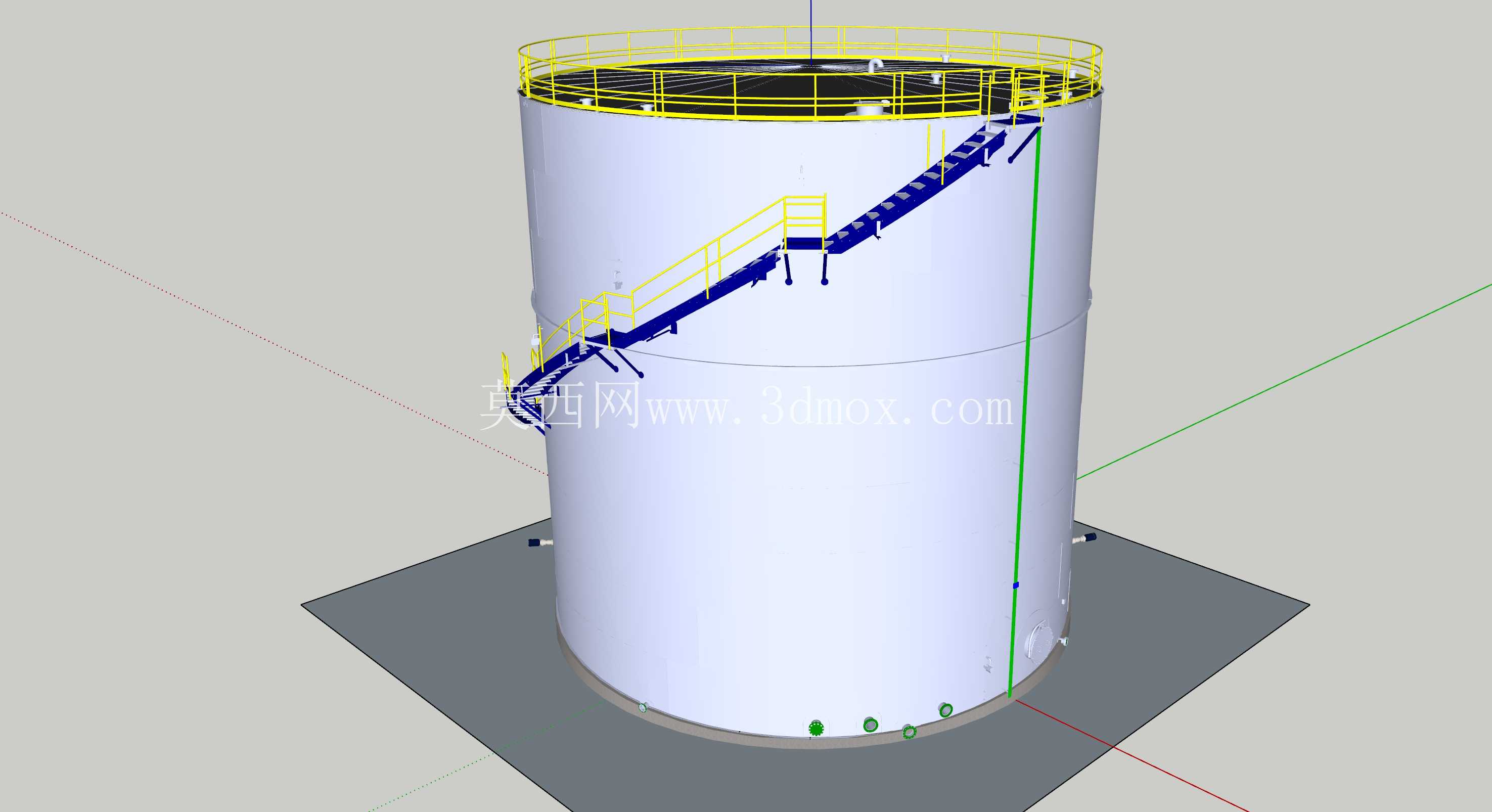

　　从安装边界尺寸来看，该储罐总高度约18米，筒体直径约15米，安装时需要预先浇筑钢筋混凝土环形基础，基础顶面水平度误差控制在千分之二以内，避免罐体安装后出现倾斜导致局部应力过大。罐区布置时需要在罐体周围预留不小于3米的检修通道，满足检修车辆、吊装设备的通行需求，罐壁与周边其他储罐、防火堤的距离严格符合石油化工企业设计防火规范的相关要求，同时在罐区周边配置对应的消防、防雷防静电设施。整个模型完整还原了罐体主体、盘梯、防护栏杆、附件接口、内件等所有结构细节，所有连接节点、尺寸参数都符合常压储槽的相关设计规范，可直接用于方案展示、结构校核、教学演示等场景，也能作为同类型储罐设计的参考蓝本，帮助结构设计人员快速完成方案搭建，减少重复建模的工作量。
