橡胶材料压缩摩擦性能测试试验机结构

　　在橡胶、软质聚合物等材料的研发与品控环节，材料的耐压缩形变、耐摩擦磨损性能是决定其服役寿命的核心指标，这类测试无法通过常规材料拉伸试验机完成，需要专用的复合工况测试设备来模拟实际使用中的受压+往复摩擦耦合场景，这台压缩摩擦试验机就是针对这类测试需求开发的专用检测装置。

　　从实际应用场景来看，这类设备常部署在高分子材料实验室、橡胶制品研发中心、密封件生产企业的质检车间，用来测试橡胶垫片、密封胶条、软质摩擦片等产品在设定正压力下的摩擦系数变化、磨损量、压缩永久形变率，为材料配方调整、产品结构优化提供量化的数据支撑，避免材料选型不当导致的产品早期失效问题。

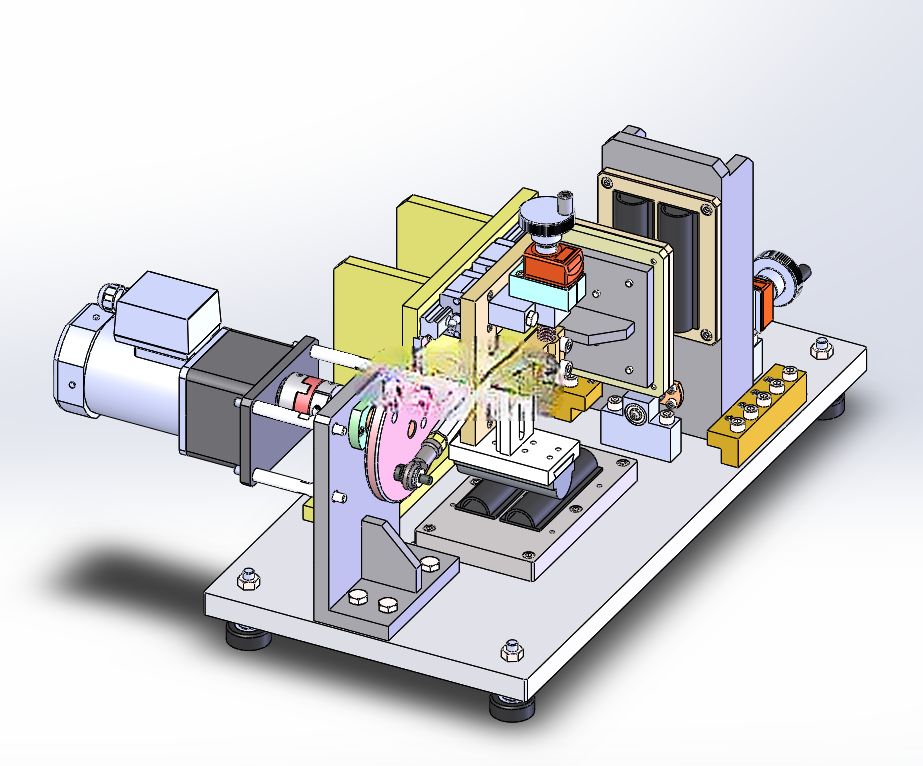

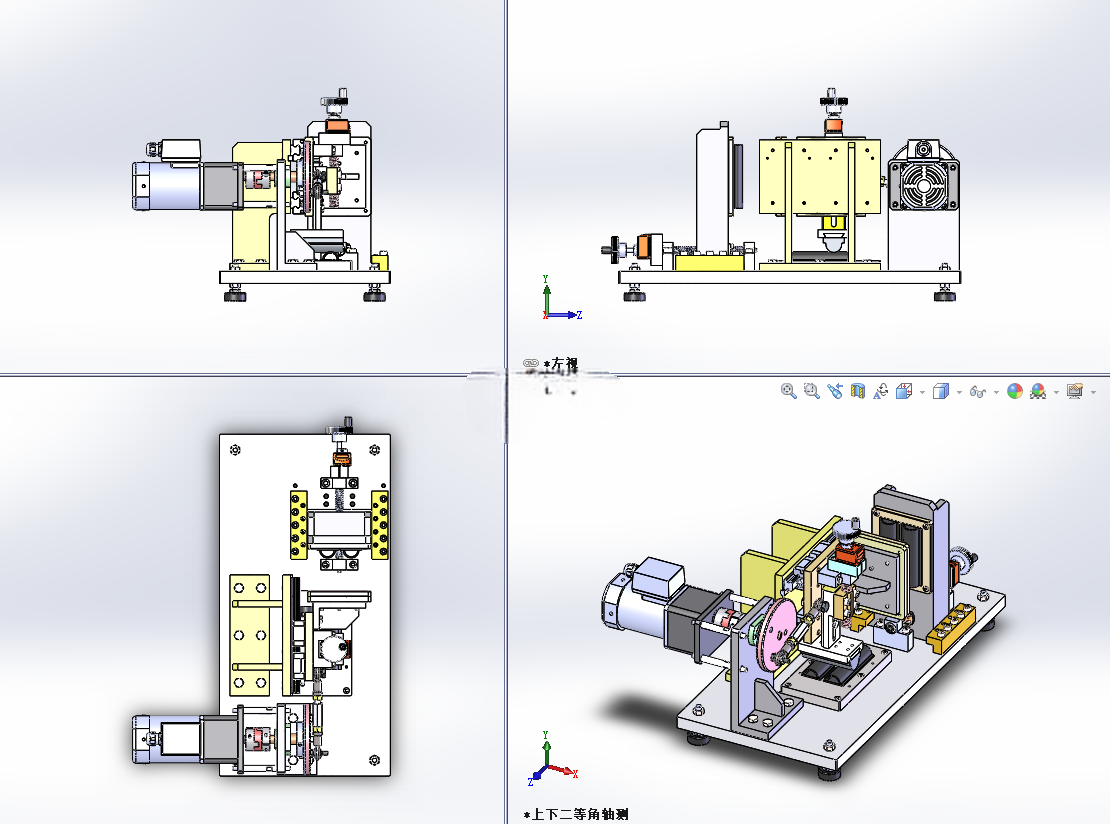

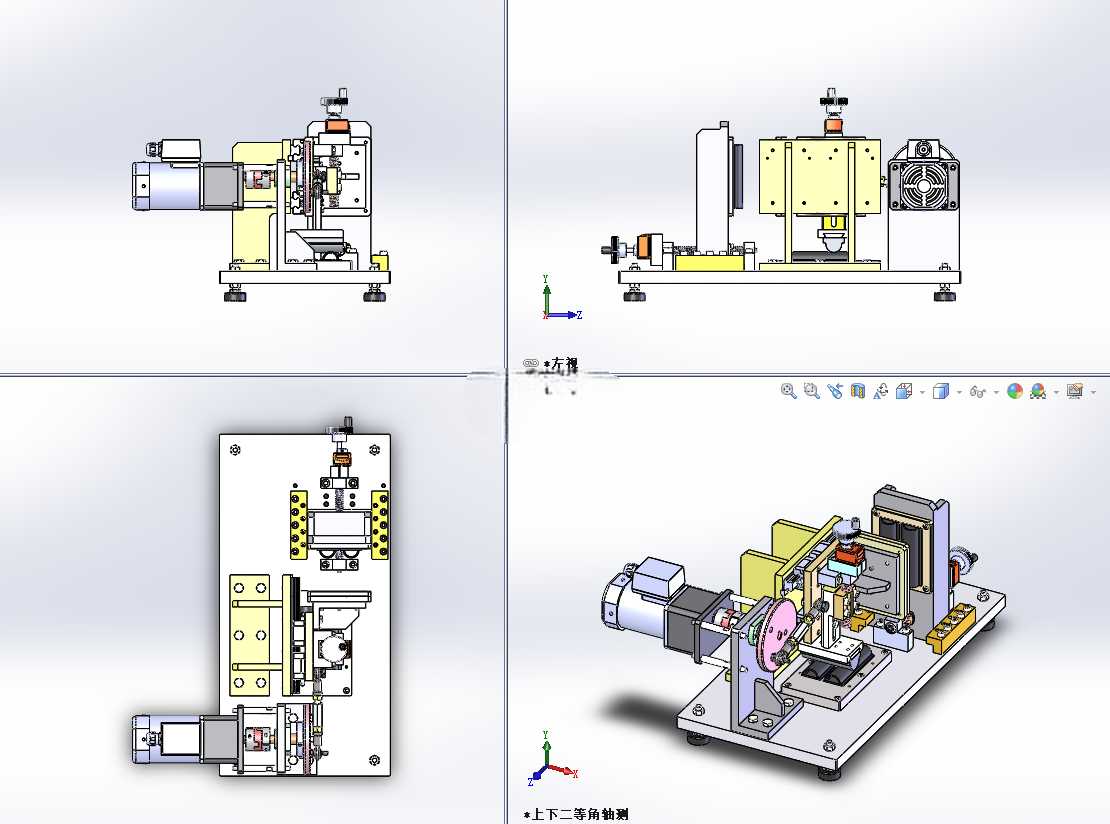

　　设备的功能布局完全围绕测试流程展开：驱动端采用紧凑型动力单元输出旋转动力，通过曲柄滑块机构将旋转运动转化为测试工位的往复直线运动，这套机构是耐久性测试设备的常用成熟结构，传动链短、运动可靠性高，长时间连续运行的故障率低，能够满足数千次甚至数万次循环摩擦测试的稳定性要求。直线运动的导向部分采用线性导轨搭配滑块的结构，相比普通光轴导向，线性导轨的运动精度更高、侧向间隙更小，能够保证摩擦过程中测试工位的运动平行度，避免因导向偏差导致正压力分布不均，影响测试数据的准确性。

　　压力加载部分设置在测试工位的上方，可通过调整位置来设定不同的压缩行程，配套的数字位置指示器能够在测试前精准调整压头的初始位置，保证每次测试的压缩量一致，减少人为调整带来的试验误差。压头与试样接触的部分可根据测试标准更换不同材质、不同粗糙度的摩擦副，适配不同材料的测试标准要求。设备的底板采用整块加厚板材加工，所有功能组件都直接安装在底板的定位基准面上，底板底部设置可调支撑脚，可在安装时调整设备水平度，避免设备运行过程中出现晃动，保证测试过程的稳定性。

　　从设计思路来看，这套结构优先考虑了测试工况的稳定性与调整便利性：传动部分做了透明防护围挡，既可以观察内部传动部件的运行状态，也能避免测试过程中磨损产生的碎屑飞溅，同时防止操作人员误触运动部件。电气控制元件集中布置在设备侧方的接线端子排区域，布线规整，方便后期维护时的线路排查。杆端连杆的连接结构采用关节轴承搭配锁紧螺母的形式，能够补偿安装过程中的微小同轴度误差，避免运动过程中出现卡滞问题。

　　关于安装边界，设备整体采用台式布局，不需要额外做地基固定，放置在标准实验台面上即可使用，整体占地尺寸适配常规实验室的台面空间，接线只需要接入常规工业用电即可运行，不需要额外配置气源、液压站等辅助动力源，部署门槛低。测试工位的试样装夹采用快换压板结构，更换不同规格的试样时不需要复杂的工具操作，能够缩短不同测试项目之间的准备时间，提升测试效率。

　　在结构细节处理上，所有运动部件的润滑点都预留了注油位置，方便日常维护时加注润滑脂，延长设备的使用寿命。曲柄部分的偏心距可根据需要的摩擦行程进行调整，能够适配不同摩擦行程要求的测试标准，不需要更换整套传动组件。压头的压力加载可通过调整配重或者螺旋进给结构实现不同正压力的设定，覆盖从软质橡胶到硬质聚合物的测试压力范围。整套结构没有冗余的设计，所有组件都服务于压缩摩擦测试的核心功能，运动部件的刚性经过校核，在最大测试压力下不会出现明显形变，保证测试数据的重复性与可靠性。
