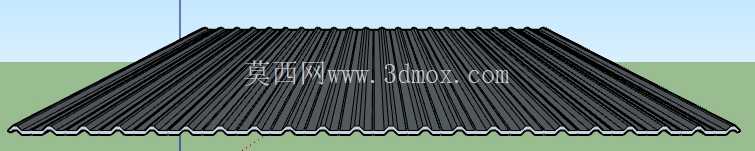

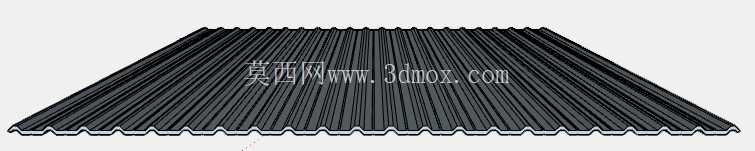

波纹压型金属屋面瓦结构三维设计

　　这类波纹压型金属屋面构件，目前在工业厂房、临时仓储棚、低层民用附属建筑、户外设备防护棚顶的应用占比逐年提升，核心优势在于自重轻、安装拼接效率高、坡面排水路径顺畅，相比传统混凝土屋面或者陶瓦屋面，能大幅降低下部承重结构的荷载要求，尤其适配大跨度无中间立柱的开阔空间屋面施工场景。从实际工程落地的角度看，这类屋面瓦的波峰高度、波距参数直接决定了屋面的排水坡度适配范围，常规波高在25mm到40mm区间的版型，适配10度到30度的屋面坡度，波谷形成的连续导水通道可以在暴雨天气下快速排走屋面积水，避免积水渗漏的问题，同时连续的波纹结构在板材厚度仅0.4mm到0.8mm的前提下，就能实现足够的纵向抗弯刚度，施工人员在屋面踩踏作业时不会出现明显的板材凹陷变形，降低施工过程中的构件损坏概率。设计这类构件的三维模型时，首先要明确单块板材的有效覆盖宽度，也就是相邻两块板搭接完成后的实际遮挡宽度，这个参数直接决定了屋面排版时的板材用量计算，通常单块板的有效宽度在800mm到1000mm区间，板的侧边会设计专门的搭接咬边结构，安装时相邻板的咬边结构互相扣合，不需要额外打胶就能实现侧向防水，同时能抵消温度变化带来的板材热胀冷缩位移，避免长期使用后出现搭接位翘曲渗漏。

　　模型构建过程中，波纹的截面轮廓需要严格匹配实际压型工艺的成型轨迹，波峰与波谷的过渡圆角不能做尖锐直角处理，一方面是实际压型生产时板材弯折存在最小弯曲半径限制，尖锐直角会导致弯折位置应力集中出现板材开裂，另一方面圆角过渡能减少雨水在弯折位置的滞留积垢，长期使用后不容易出现局部锈蚀。从安装边界的角度考虑，这类屋面瓦的纵向长度可以根据屋面坡面的实际长度定制，减少纵向搭接缝的数量，纵向搭接时需要保证上层板压在下层板上方，搭接长度不小于200mm，同时匹配专用的防水密封垫与自攻螺钉，自攻螺钉的固定位置需要设置在波峰位置，避免钉孔位置积水出现渗漏。

　　模型中需要预留出与屋面檩条连接的固定点位，点位间距需要匹配下部檩条的布置间距，通常横向檩条间距在1000mm到1500mm区间，固定点位沿板材纵向均匀排布，保证每块板与檩条的连接强度足以抵御当地的基本风压与雪载，避免极端天气下出现屋面掀揭的问题。另外，这类波纹屋面的表面通常会做彩色涂层处理，不同的涂层厚度与材质适配不同的使用环境，比如沿海高盐雾区域需要选用高耐候的氟碳涂层板材，普通内陆工业环境选用普通聚酯涂层即可，三维建模时可以通过材质参数区分不同的表面处理效果，方便设计阶段直观呈现屋面完工后的视觉效果。在屋面的边角位置、与突出屋面的设备基座、通风管道衔接的位置，还需要配合专用的异形收边构件，这类收边构件的版型需要与主瓦的波纹轮廓完全匹配，才能保证衔接位置的密封性，建模时可以基于主瓦的波纹轮廓做延伸裁切，保证收边件与主瓦的拼接严丝合缝。从结构受力的角度分析，连续的波纹结构相当于在板材上设置了密集的纵向加劲肋，相比平板板材，其截面惯性矩提升数倍，在同等板材厚度下可以实现更大的檩条间距，减少下部檩条的用钢量，降低整体屋面系统的造价。

　　实际施工过程中，这类板材的裁切可以采用专用的手持压型切割机，现场根据实际排版尺寸做微调，三维模型中可以提前做排版模拟，提前计算好不同长度板材的用量，减少现场裁切产生的边角料损耗，同时提前预判屋面开孔、边角位置的异形件尺寸，提前预制加工，缩短现场施工周期。需要注意的是，这类金属屋面瓦在安装时不能直接在板材上焊接其他构件，焊接产生的高温会破坏板材表面的防腐涂层，同时导致板材局部变形，后续容易出现锈蚀渗漏问题，所有附加构件的固定都需要采用专用的夹具或者自攻螺钉配合防水垫安装。在三维模型的细节处理上，板材的边缘需要做卷边或者钝化处理，避免施工过程中锋利的板材边缘划伤作业人员，同时卷边结构也能提升板材边缘的刚度，避免运输和安装过程中出现边缘变形影响拼接精度。
