墙面侧装三角桁架支撑托架结构设计

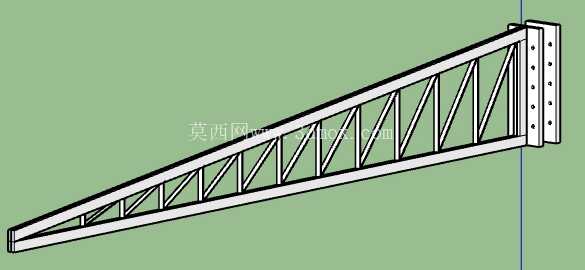

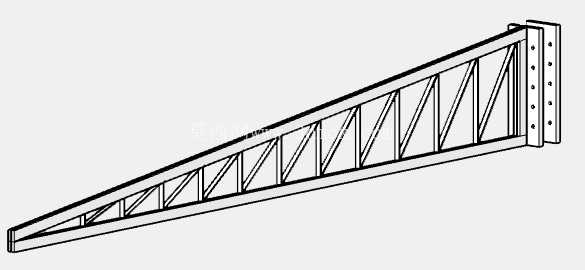

　　这款三角桁架式支撑托架，主要面向工业厂房管线排布、户外设备壁挂安装、轻型屋面挑檐支撑这类需要单侧悬挑承重的场景，在实际工程里，很多时候现场没有落地支撑的安装条件，比如厂房外墙走工艺管线、厂区围墙装监控设备支架、老旧建筑加建外挑遮阳雨棚，落地支架要么占用通行空间，要么地面有设备管线没法做基础，这种墙面侧装的三角桁架托架就能很好适配这类工况。从结构设计逻辑来看，整个构件采用经典的三角桁架受力体系，上弦杆作为主要的悬挑承重梁，承受竖向荷载带来的弯矩，下弦杆承担拉力，中间的腹杆按照等间距排布的三角腹杆形式布置，把上弦的集中荷载和均布荷载分解成轴向力传递到端部的安装固定板上，相比实腹式的悬挑托架，这种桁架形式在同等承重能力下能减少40%左右的材料用量，同时自重更轻，降低墙面安装的锚固荷载要求。

　　端部的安装板采用加厚钢板设计，上面预留了多组对称排布的螺栓安装孔，适配1/2规格的通长螺栓穿墙固定，安装的时候可以根据墙面的实际承重结构，比如混凝土剪力墙、钢结构立柱、砖混墙体的不同锚固强度，选择对应数量的螺栓点位固定，保证连接节点的抗剪和抗拉承载力满足荷载要求，不会出现托架根部拉脱的问题。从安装边界来看，整个托架的悬挑长度按照常规轻型悬挑工况设计，安装时需要保证端部固定板完全贴合墙面安装基面，螺栓紧固时要对角均匀施力，避免安装板翘曲导致局部应力集中，桁架的上弦平面保持水平状态，保证上部承载的设备或者构件重力能够均匀传递到桁架杆件上，不会产生额外的侧向扭矩。

　　在实际使用场景里，这款托架可以根据实际荷载需求调整杆件的截面规格，如果是承载较重的工业管线，可以适当加大弦杆的型材壁厚，腹杆的排布间距也可以根据计算结果做加密调整，模型里的腹杆采用等边角钢或者方管的通用型材规格，都是市面上容易采购的标准型材，不需要开模定制，现场加工或者工厂预制都很方便，焊接的时候只要保证杆件节点处满焊，焊脚高度满足型材壁厚的焊接要求，就能保证整体结构的强度。

　　另外这种桁架式托架相比普通的角钢焊接三角支架，腹杆的连续三角排布能够有效减少上弦杆的计算跨度，让上弦杆在承受荷载时的挠度控制在规范允许范围内，不会因为长期承重出现下弯变形的问题，在户外使用的时候，只要做好表面的防锈防腐处理，比如镀锌或者喷涂防锈漆，就能适应户外日晒雨淋的工况，使用寿命可以达到十年以上。在建模的时候，整个结构的杆件连接都做了贴合实际焊接工艺的处理，没有出现杆件之间错位或者间隙过大的问题，安装板上的螺栓孔位置也按照标准螺栓的安装间距预留了足够的操作空间，现场安装的时候不需要额外扩孔就能顺利穿入螺栓，对于做结构设计的人员来说，这个模型可以直接作为同类悬挑托架的设计参考，调整尺寸参数就能适配不同的悬挑长度和荷载要求，不需要从零开始搭建桁架模型，能够节省不少前期建模的时间，同时三角桁架的受力形式也符合结构力学的经典传力路径，不会出现结构设计上的受力缺陷。
