立式振动压力叶式过滤设备结构设计

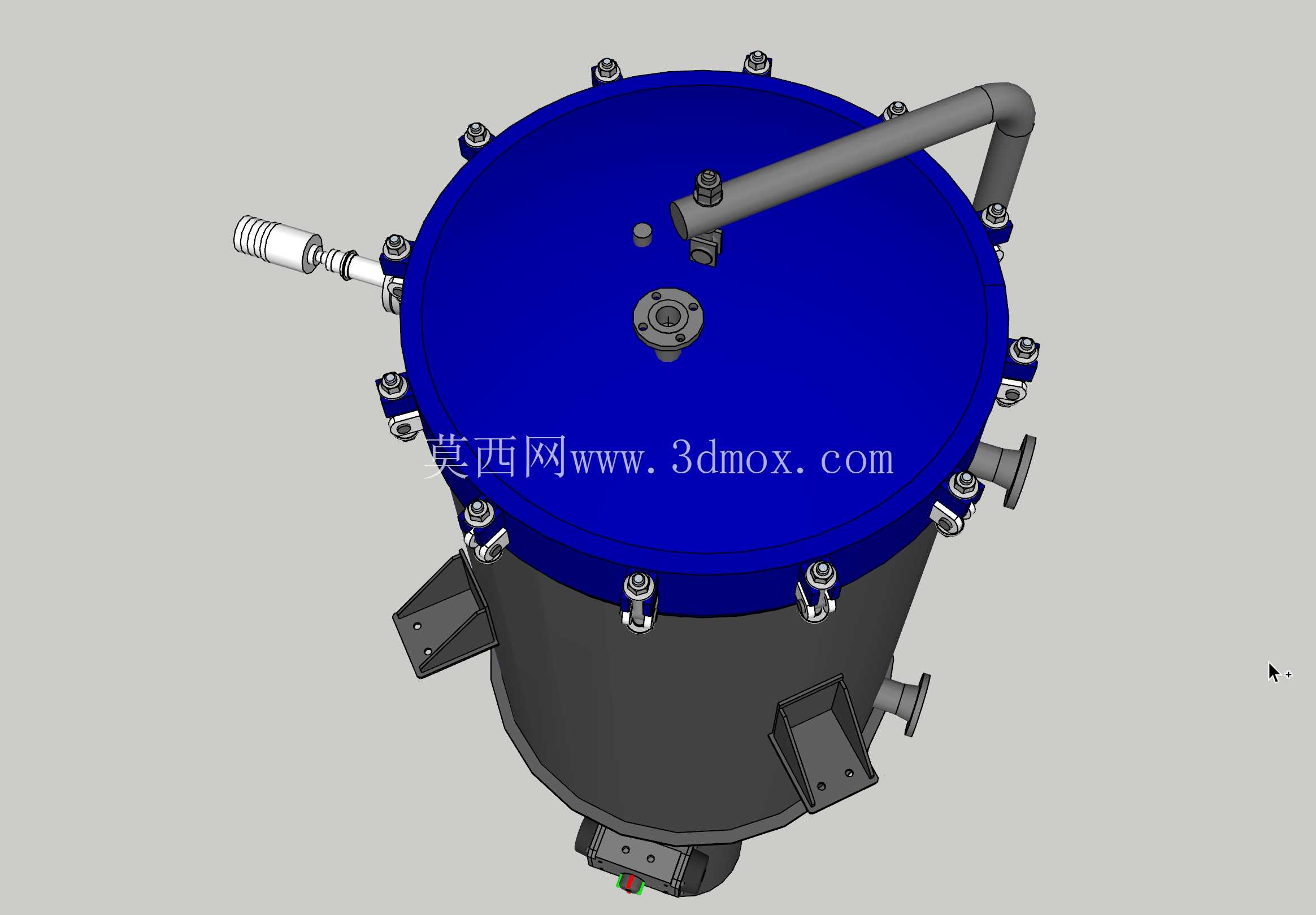

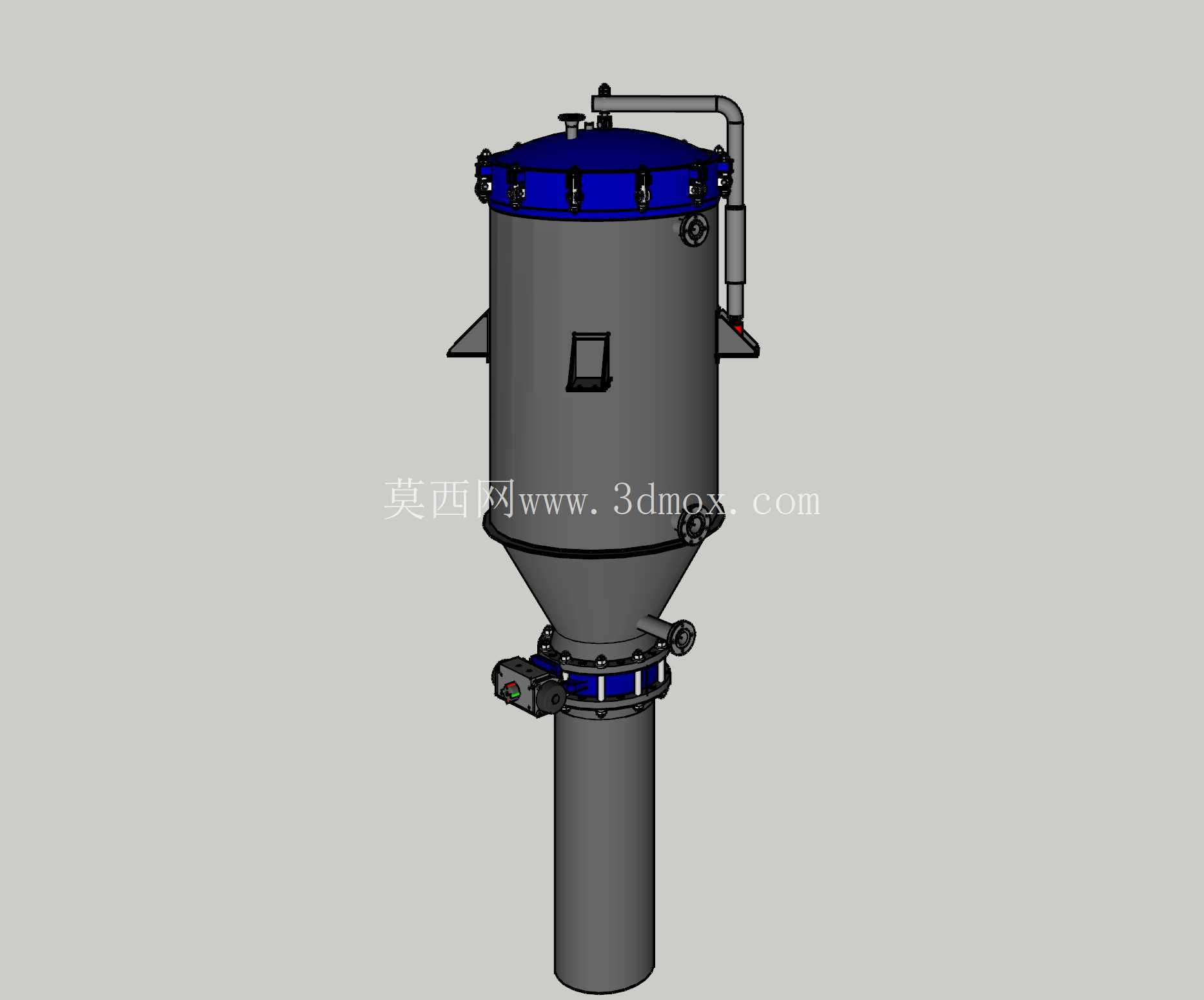

　　在精细化工、食品饮料、润滑油再生这类对固液分离精度有明确要求的生产场景里，立式压力叶滤设备一直是核心工段的常用选型，区别于板框压滤的敞开式作业、袋式过滤的频繁换袋痛点，这类密闭式过滤结构能在带压工况下完成连续过滤作业，同时避免物料暴露带来的氧化、挥发或者杂质二次混入问题。本次建模还原的振动排渣型压力叶滤机，整体采用立式圆柱罐体结构，上封头为快开式螺栓压紧结构，区别于传统法兰满焊的封盖设计，沿封头圆周均匀布置的快开压紧卡箍，能在滤叶需要检修或者彻底清渣的时候，无需动用大型吊装设备即可完成顶盖拆卸，大幅缩短非作业停机时长。

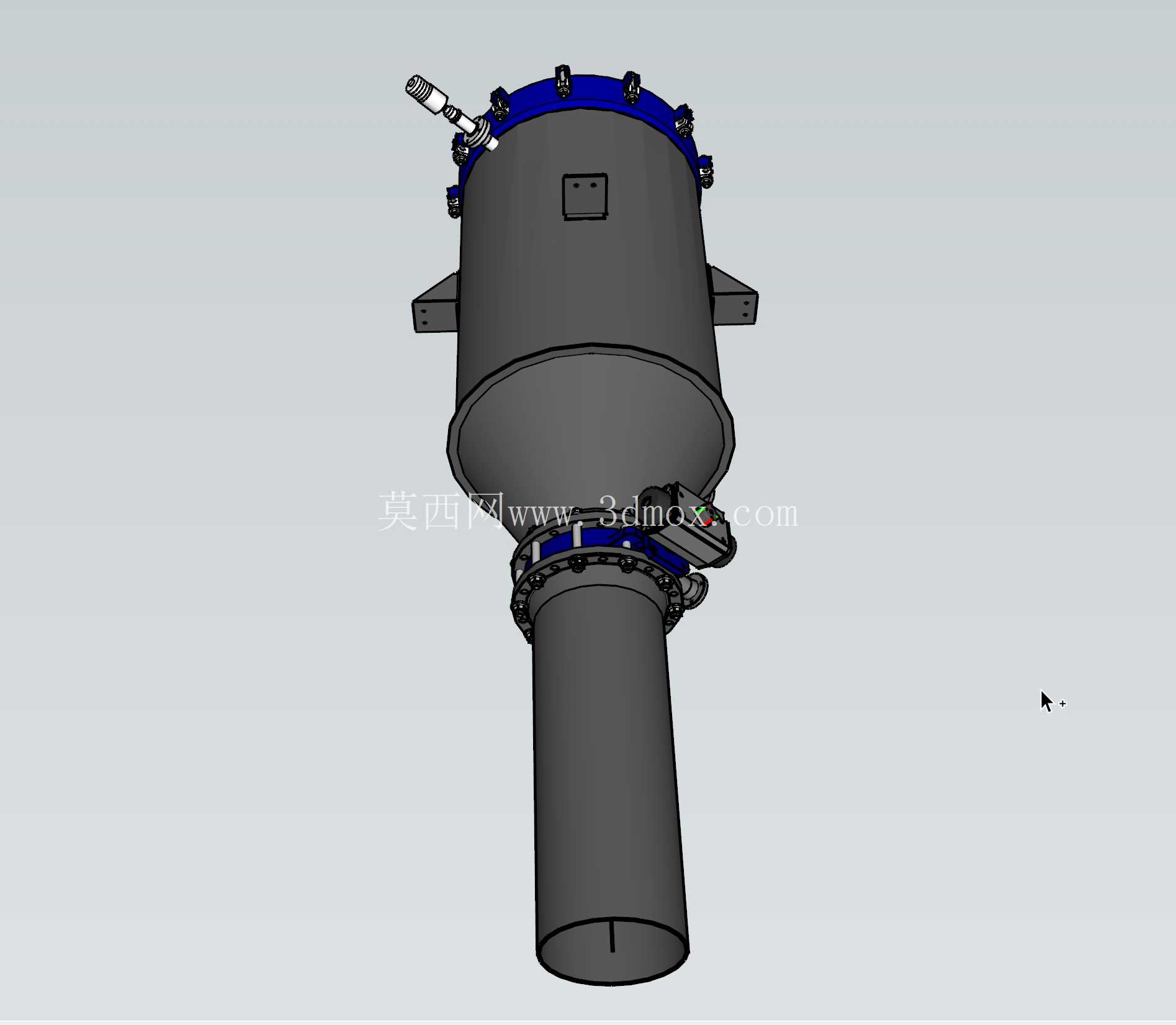

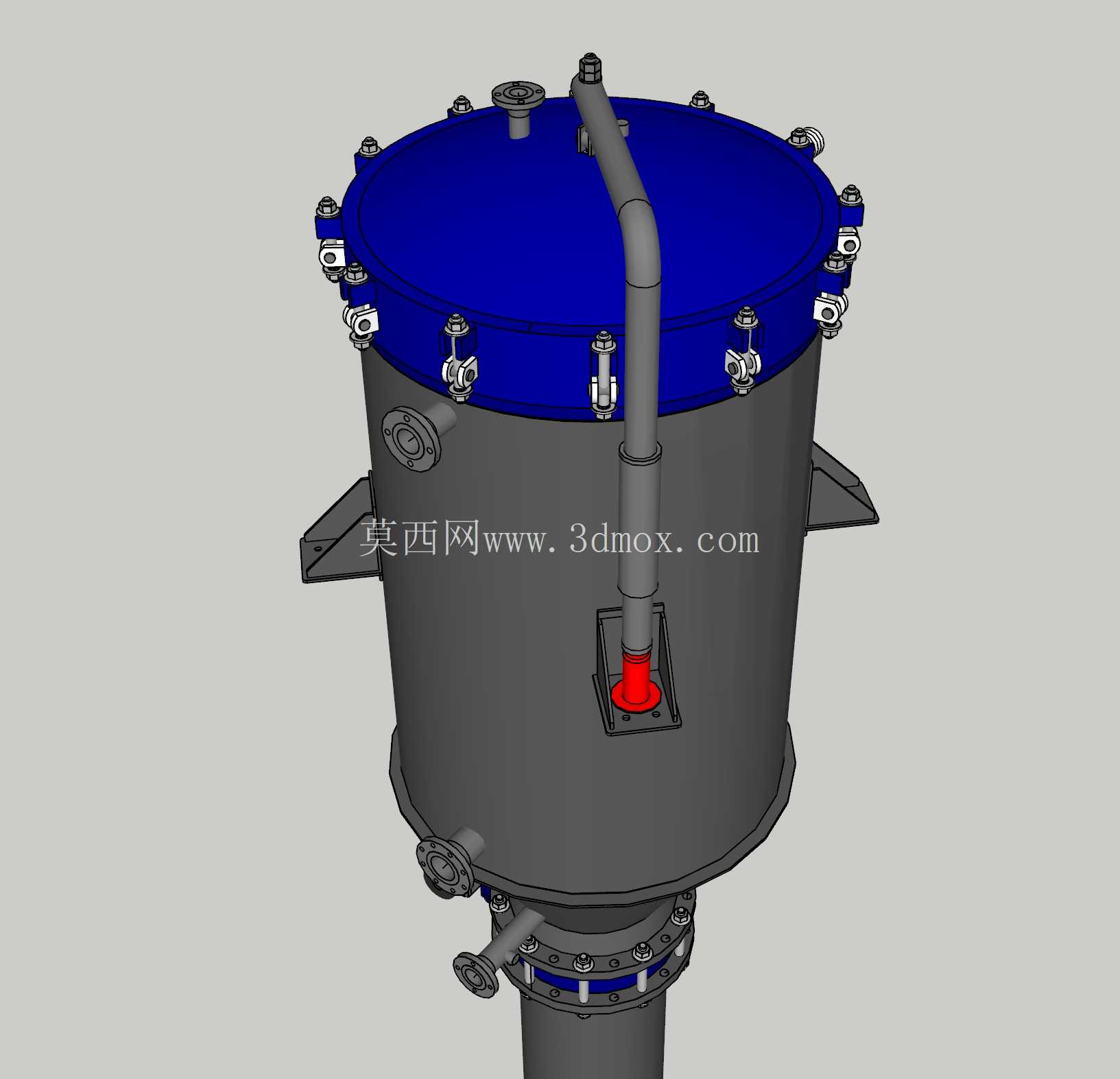

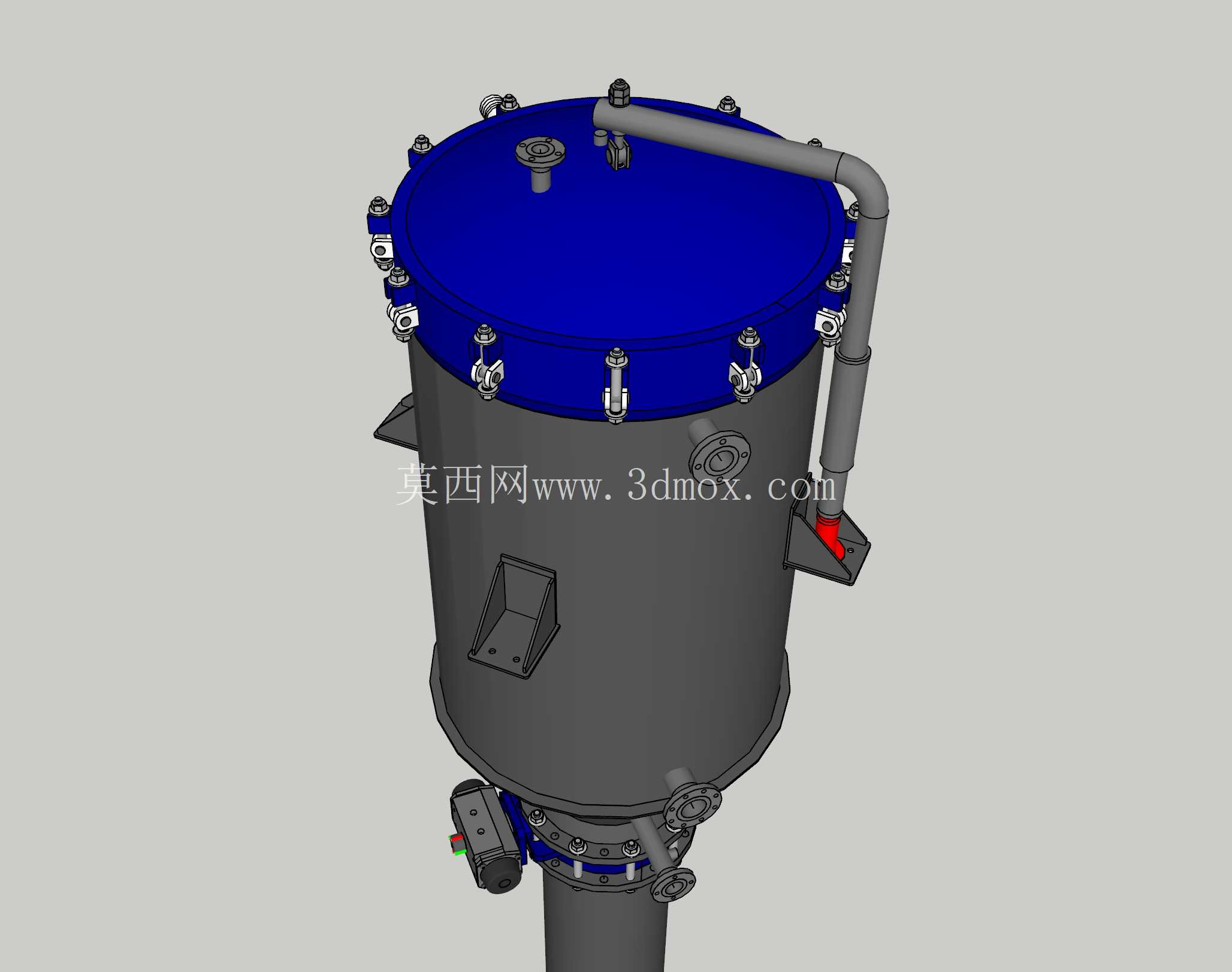

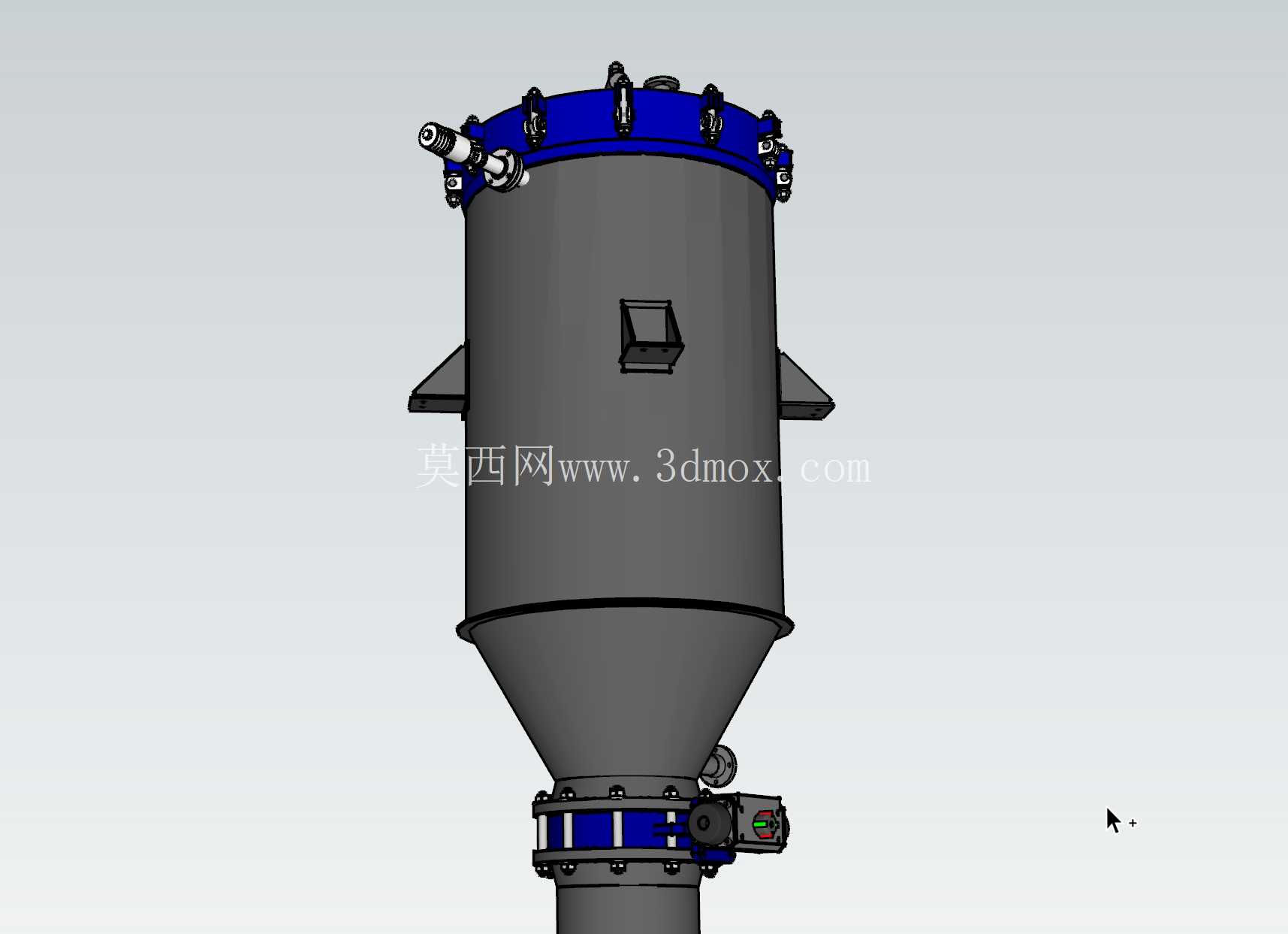

　　罐体下部设置的振动排渣机构，是区别于普通固定叶滤机的核心设计，当过滤周期结束、罐内残液吹扫完成后，底部的振动触发结构会带动整组滤叶产生高频小幅振动，让附着在滤叶表面的滤饼均匀脱落，顺着罐体下部的锥斗滑落至底部排渣口，不需要人工开盖逐片清理滤叶，对于处理粘性滤渣、含一定固相颗粒的物料时，能大幅降低人工清渣的劳动强度。从安装边界来看，罐体中上部对称布置的两个支耳是核心承重结构，安装时需要将支耳搭在车间操作平台的预留钢梁上，支耳下方预留的操作空间要满足底部排渣阀的拆装、振动机构的检修需求，罐体侧面不同高度布置的多个接管，分别对应进料、清液出料、排气、残液吹扫、压力表安装的功能，建模时已经按照管路常规布置逻辑预留了标准法兰对接尺寸，不需要二次调整接管方位就能直接对接车间工艺管线。滤叶组件全部垂直安装在罐体内部的中心集液管上，每片滤叶都由多层支撑网加外层滤布组成，物料从罐体下部进料口进入罐内后，在罐顶通入的压缩空气或者进料泵提供的压力作用下，清液透过滤布进入滤叶内部的流道，汇集到中心集液管后从顶部的清液出口排出，固相杂质则被截留在滤叶外表面，逐步形成厚度均匀的滤饼层，当滤饼厚度达到设计阈值、罐内进出料压差上升到设定值时，即可停止进料，通入压缩空气吹扫罐内残液，之后启动底部振动机构完成排渣，整个作业循环全程在密闭罐体内完成，无物料泄漏风险。

　　设计时特意将顶部的排气口设置在上封头的最高点位，避免初次进料时罐内积存空气形成气阻，影响过滤效率；侧面的视镜预留口可以方便操作人员直观观察罐内滤饼形成情况、清液浊度，不需要拆开管线就能判断过滤工况。底部排渣口采用快开式盲板结构，和振动机构联动，排渣时盲板自动开启，滤饼依靠自重和振动作用力直接落入下方的渣料收集装置，整个排渣过程不需要人工接触物料，对于处理有一定腐蚀性或者刺激性的物料时，能有效保障作业人员安全。从结构强度设计角度，罐体壁厚按照常规1.0MPa工作压力计算，封头采用标准椭圆形封头，降低承压时的应力集中问题，所有接管的补强圈都按照开孔直径匹配设计，避免长期带压作业出现接管焊缝开裂的问题。

　　滤叶和中心集液管的连接采用快插式密封结构，单块滤叶出现破损时，可以单独拆卸更换，不需要整组更换滤叶组件，降低后期运维的配件成本。这类设备通常布置在车间的固液分离工段，上游接反应釜或者原料罐的出料管线，下游接清液储罐，配套的管线需要在进料管路上加装压力表和流量计，实时监测过滤压差和进料流量，判断滤饼的形成状态，在出料管路上可以加装浊度仪，一旦出现滤布破损导致清液浊度超标，可及时切换管路避免不合格清液进入下游工段。建模过程中已经将所有易损件的结构做了独立拆分，包括滤叶、密封垫片、快开卡箍、底部排渣阀，后续做运维仿真或者配件出图时可以直接调用对应零件，不需要重新拆分结构。
