兼容3M系列防毒面具活性炭滤毒罐结构

　　在个体呼吸防护装备的配套结构设计中，滤毒元件作为核心功能载体，其结构合理性直接决定防护可靠性与使用适配性。这款滤毒结构针对市面主流3600系列防毒面具的安装接口做了匹配设计，采用分层堆叠的滤料装填逻辑，从面具侧进气端开始，依次设置颗粒滤层B、活性炭过滤核心、颗粒滤层B与末端颗粒防护层，各层之间通过壳体内部的限位凸台做轴向定位，避免滤料在使用过程中因晃动、呼吸气流冲击出现移位偏斜，保证气流全程穿过滤料层，杜绝短路漏滤的风险。

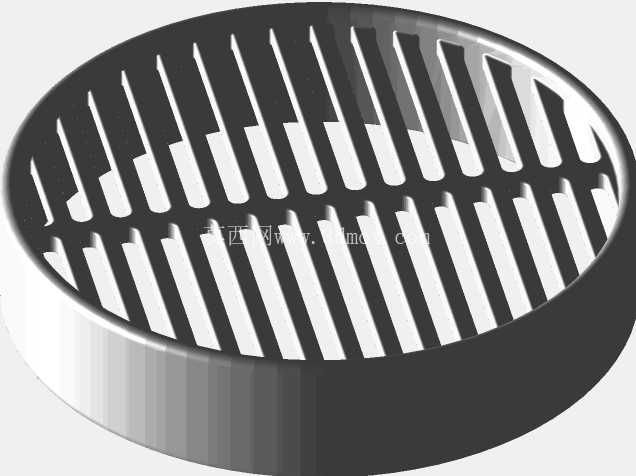

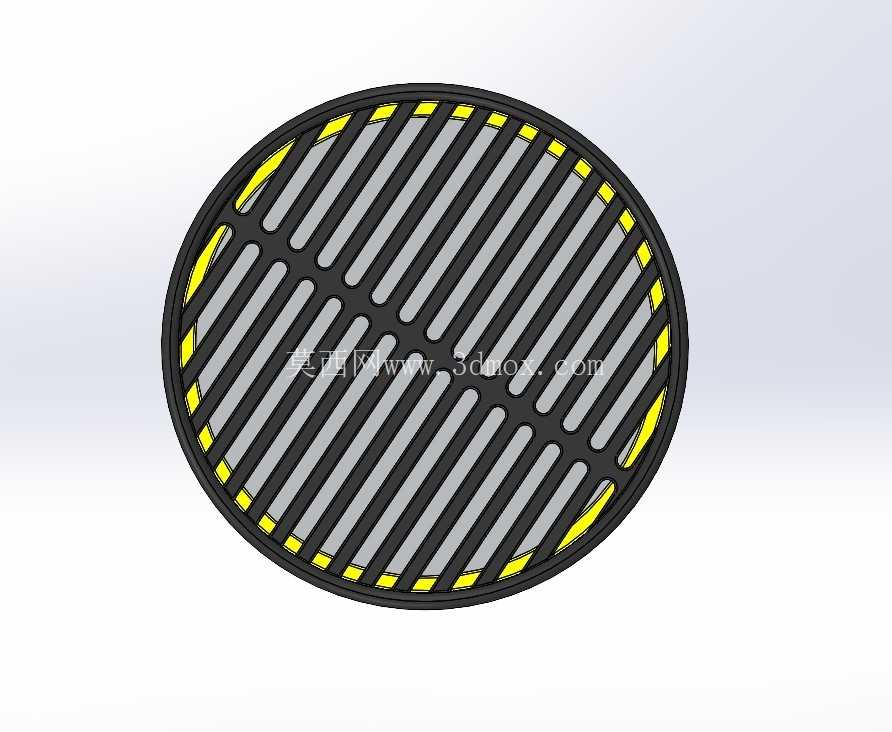

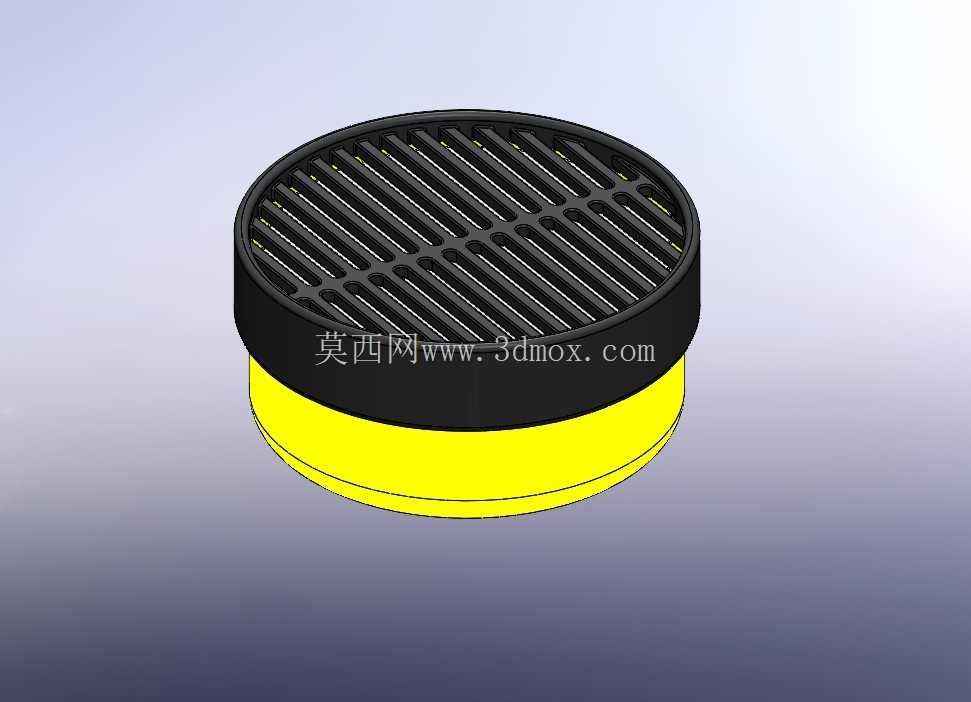

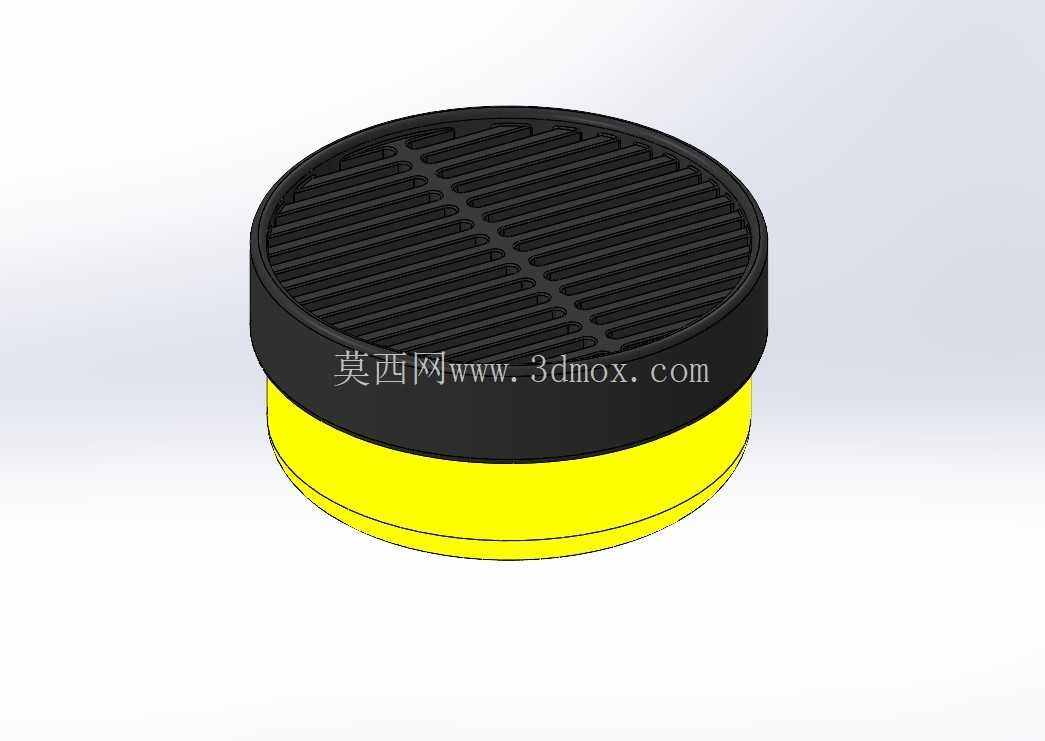

　　壳体采用0.1英寸的均匀壁厚设计，这个壁厚取值兼顾了结构强度与注塑成型的工艺性，既不会因为壁厚过薄导致装配拧紧时出现开裂，也不会因为壁厚过大造成成型周期延长、材料成本不必要的增加，同时壁厚均匀性也能避免注塑过程中出现缩痕、翘曲等外观与结构缺陷。滤罐进气端面设置了一体化的格栅式防护结构，格栅条采用等间距排布，既可以阻挡外界大颗粒碎屑、飞溅物直接冲击内部滤料，造成滤料破损，又能保证足够的进气通流面积，不会因为格栅遮挡造成呼吸阻力过大，影响佩戴时的呼吸顺畅度。

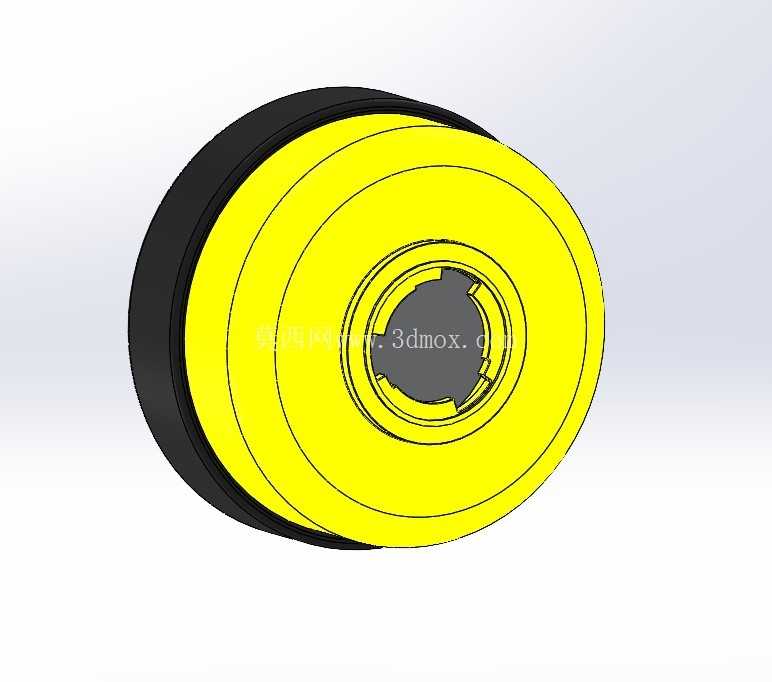

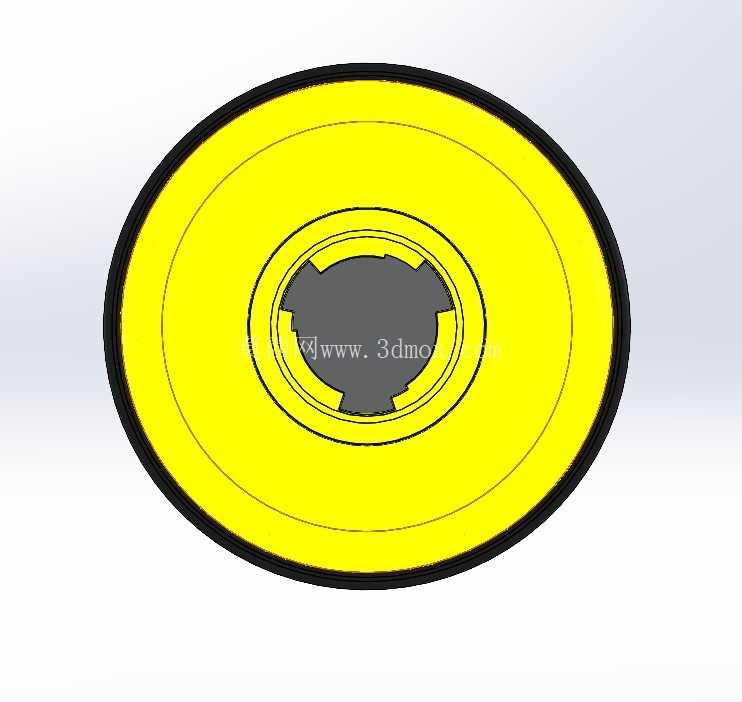

　　从实际应用场景来看，这类滤毒结构可适配喷漆作业、化工物料处置、低浓度有害气体环境巡检等多种作业场景，活性炭层可针对有机蒸气类有害物做吸附处理，两侧的颗粒滤层则可以拦截气溶胶、固体粉尘类颗粒物，实现尘毒同防的效果。安装接口采用与3M 3600系列一致的卡扣旋合结构，安装时对准面具接口的定位槽旋转到位即可完成锁紧，不需要额外的转接件，替换操作便捷，用户可根据不同的作业防护需求，更换内部装填的滤料类型，不需要更换整个壳体，降低长期使用的耗材成本。

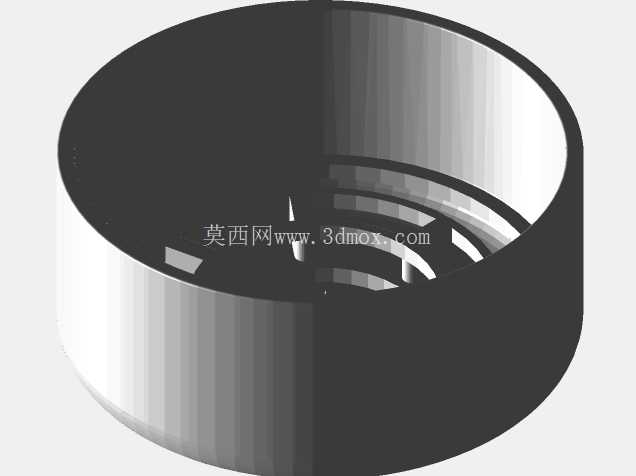

　　设计过程中重点考量了滤料装填的空间预留，壳体内部的滤料腔容积按照常规活性炭滤料的装填密度计算，保证足够的滤料装填量，满足常规作业强度下的有效防护时长要求，同时控制整体重量不会过大，避免长时间佩戴造成面部负重不适。进气格栅的条缝宽度经过核算，既能够阻挡直径1mm以上的固体异物进入滤腔，又不会因为条缝过窄导致积尘堵塞，延长滤罐在多尘作业环境下的有效使用时间。壳体的密封面设置在与面具连接的端面上，采用平面密封结构，配套标准密封圈即可实现可靠的气密连接，避免未经过滤的气体从连接缝隙处进入面罩内部，保障防护安全性。

　　从结构建模的角度来看，整个滤罐采用回转体为主的基础构型，仅进气格栅部分做了阵列式的筋条结构，建模过程中先通过旋转特征完成壳体主体、滤料腔、安装卡扣的基础轮廓，再通过线性阵列完成格栅筋条的创建，最后对所有锐边做倒圆角处理，避免加工和使用过程中出现锐边划伤的问题。安装边界尺寸完全对标同规格商用滤罐的尺寸参数，不需要对面具的原有接口做任何修改即可直接替换安装，互换性强。滤层之间的隔网采用嵌入式安装结构，隔网与壳体之间采用过盈配合固定，不需要额外的粘接或者紧固件，简化装配工序，也避免了粘接剂挥发造成的二次污染问题。在呼吸阻力的校核上，按照30L/min的常规呼吸通气量计算，整个滤罐的通气阻力控制在标准允许的范围内，保证佩戴者在中等劳动强度下的呼吸顺畅度，不会因为阻力过大造成呼吸疲劳。
