DN25规格薄型法兰式球阀结构设计

　　在民用给排水、小型化工支路、暖通空调循环水、压缩空气分支管路等场景中，通径25mm的管路截流控制元件需求量极大，这类管路通常压力等级不高，安装空间紧凑，传统高结构长度的球阀会占用过多管路排布空间，给现场安装、后期操作维护带来不便。这款薄型法兰球阀的设计，正是针对这类中小通径、安装空间受限的流体控制场景开发，核心目标是在保证密封可靠性与操作便捷性的前提下，尽可能压缩阀体轴向尺寸，降低安装空间占用。从结构设计逻辑来看，这款产品采用一体式扁平阀体铸造结构，区别于传统两片式、三片式球阀的分体拼接设计，阀体本身直接加工出法兰连接端面，省去了阀体拼接的螺栓连接环节，既减少了潜在的外泄漏点，也进一步压缩了阀体的轴向长度。

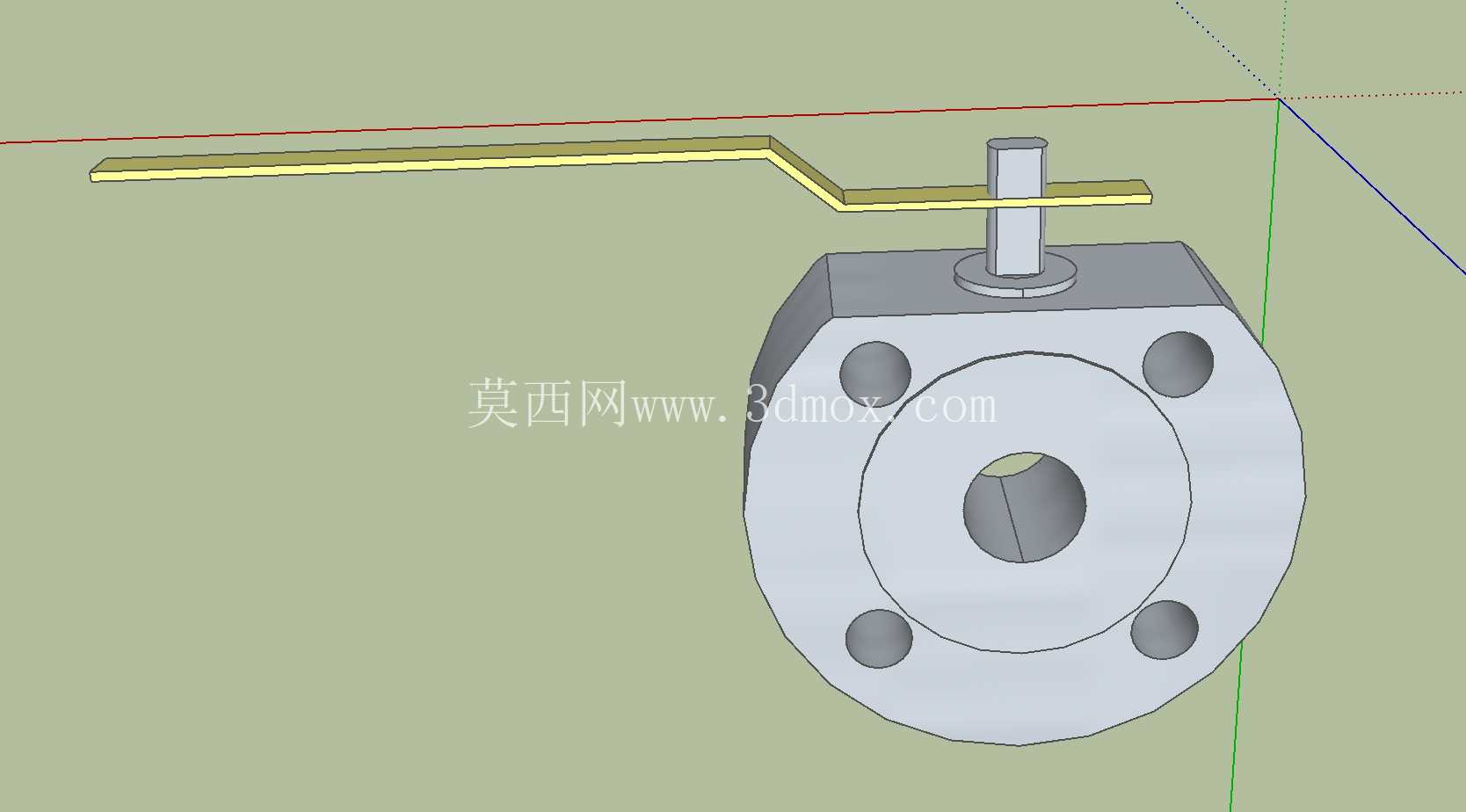

　　法兰端面上均匀布置四个螺栓安装孔，匹配DN25公称通径对应的法兰连接标准，安装时可直接与管路端的配对法兰通过螺栓紧固，密封面采用常规法兰密封垫片适配结构，无需额外定制密封件，现场安装通用性强。操作端采用扁平加长手柄设计，手柄做折弯处理，操作时握持端抬离阀体安装平面，避免操作时手指与法兰螺栓、管路外壁发生磕碰，同时加长力臂设计降低了阀门启闭所需的操作力矩，无需借助额外工具即可手动完成全开全关操作，手柄的折弯角度经过适配，全开与全关位置可通过手柄朝向直观判断，方便现场巡检时快速识别阀门状态。

　　内部流道采用全通径设计，流道孔径与管路通径保持一致，介质流经阀门时不会产生明显的节流压降，对于输送含微小固体颗粒的流体、或者对压降敏感的循环管路场景，这种全通径结构能有效降低管路输送能耗，减少颗粒介质在阀腔内的淤积风险。阀芯采用浮动式球芯结构，匹配软质密封阀座，在低压工况下即可依靠介质压力推动球芯压紧出口侧阀座，实现可靠密封，软密封材质的密封面加工精度要求相对金属硬密封更低，批量生产时的工艺成本更可控，同时能实现零泄漏截流，适合水、压缩空气、无腐蚀性轻质油品等多数常规工业介质的截流控制。

　　安装边界方面，这款薄型球阀的轴向结构长度远小于同通径的常规法兰球阀，在管路排布时，尤其是在管路贴近墙面、设备外壳或者多管路并行排布的狭窄空间内，这种短结构长度的优势十分明显，不需要为阀门预留过长的安装间距，能有效压缩整个管路系统的排布空间。阀体顶部的阀杆采用防飞出结构设计，阀杆从阀体内部装入，即使在阀腔带压的情况下，阀杆也不会被内部压力顶出，避免操作时发生介质喷溅的安全隐患，阀杆与阀体之间设置多层密封填料，通过填料压盖的压紧力即可实现阀杆处的动密封，长期使用出现磨损泄漏时，只需在带压状态下适当拧紧填料压盖螺栓即可消除泄漏，不需要拆解整个阀门，后期维护十分便捷。在建模过程中，对法兰螺栓孔的位置度、球芯与阀座的配合公差、阀杆与阀芯的连接卡槽尺寸都做了精准匹配，所有安装尺寸均符合对应通径的管路连接标准，可直接用于工程设计中的管路排布选型参考，也可作为同类型薄型球阀结构优化的设计参照。实际应用中，这类薄型球阀常被用于设备内部的管路集成、楼宇给排水的支管控制、小型空压站的分支管路截流、暖通系统的风机盘管支路控制等场景，凭借紧凑的结构、可靠的密封性能、便捷的操作方式，能很好适配这类场景对阀门安装空间、操作便捷性、密封可靠性的多重要求。
