多工位阀门自动组装生产设备结构设计

　　在民用给排水、工业流体控制、暖通管路系统的零部件量产环节，阀门类产品的组装工序长期存在人工对位精度差、密封件装配一致性不足、小规格零件漏装错装率高的痛点，这套自动组装设备正是针对通径15-50mm的小型球阀、截止阀类产品的全流程自动装配需求开发，适配阀体、阀杆、密封圈、阀芯、压盖等多类异形零件的顺序组装作业，可直接嵌入阀门生产车间的机加工后续产线，替代原有的6-8人手工组装工位，单工位节拍稳定控制在8秒/件，大幅降低人工操作带来的品质波动。

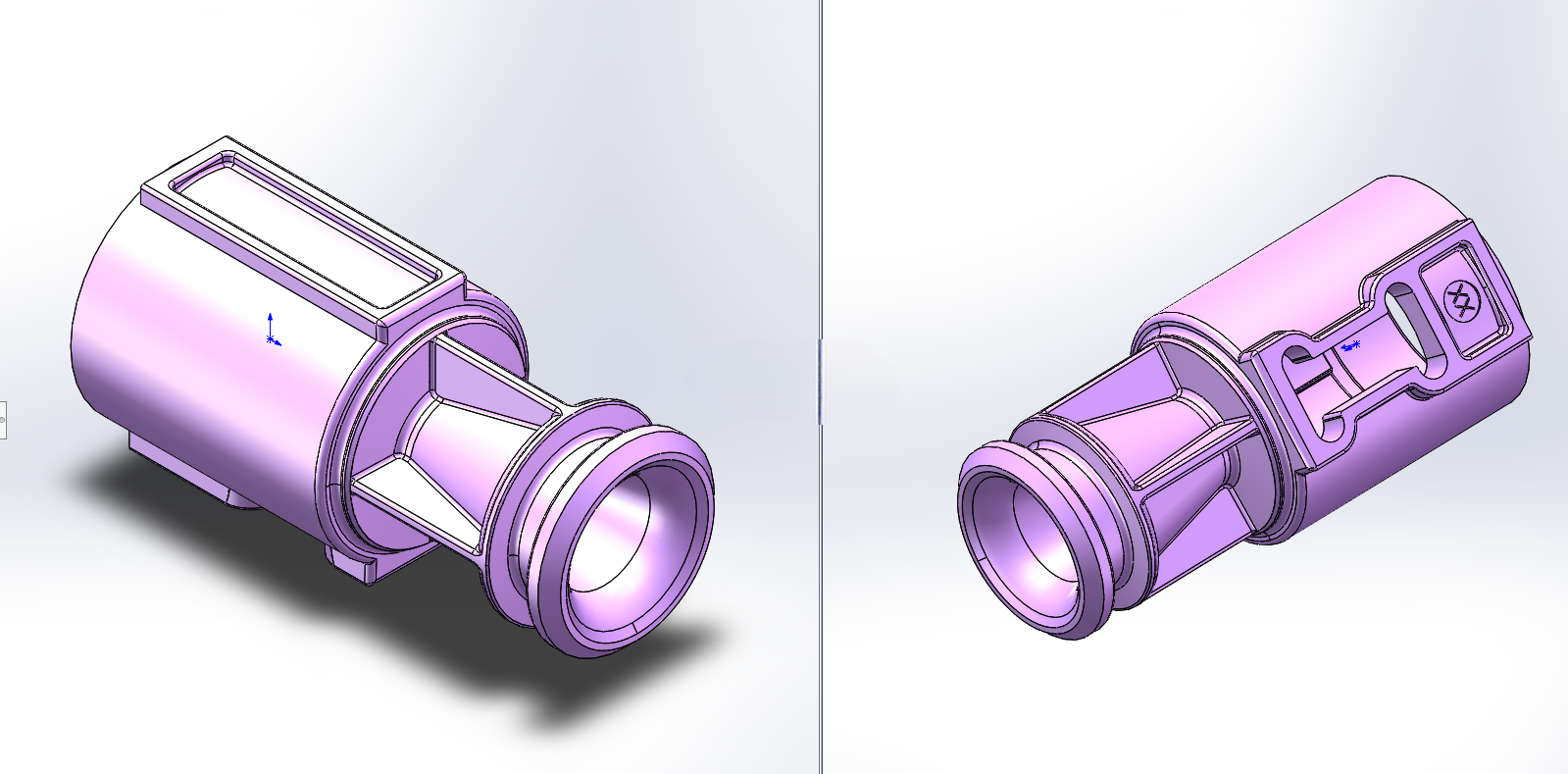

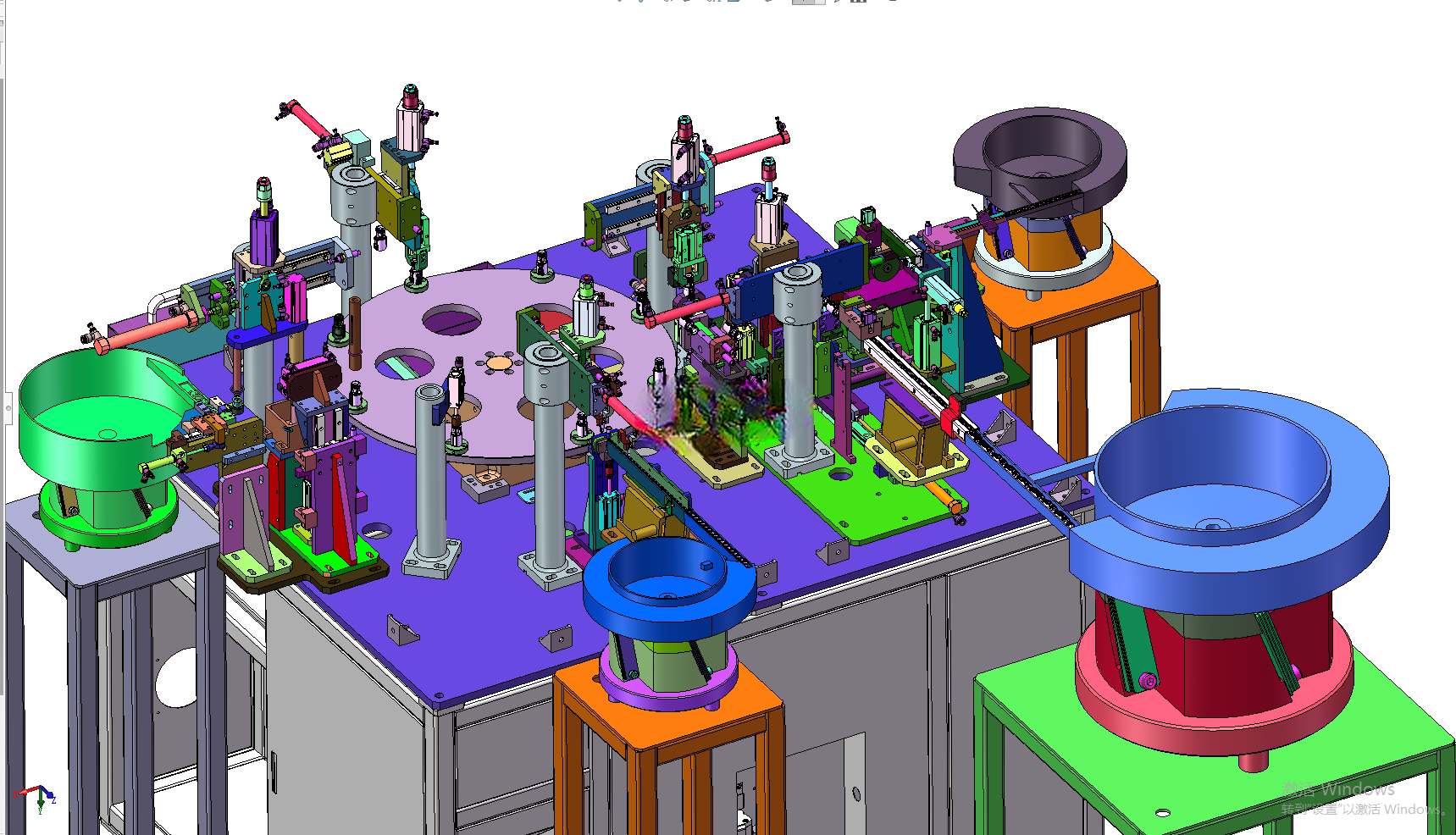

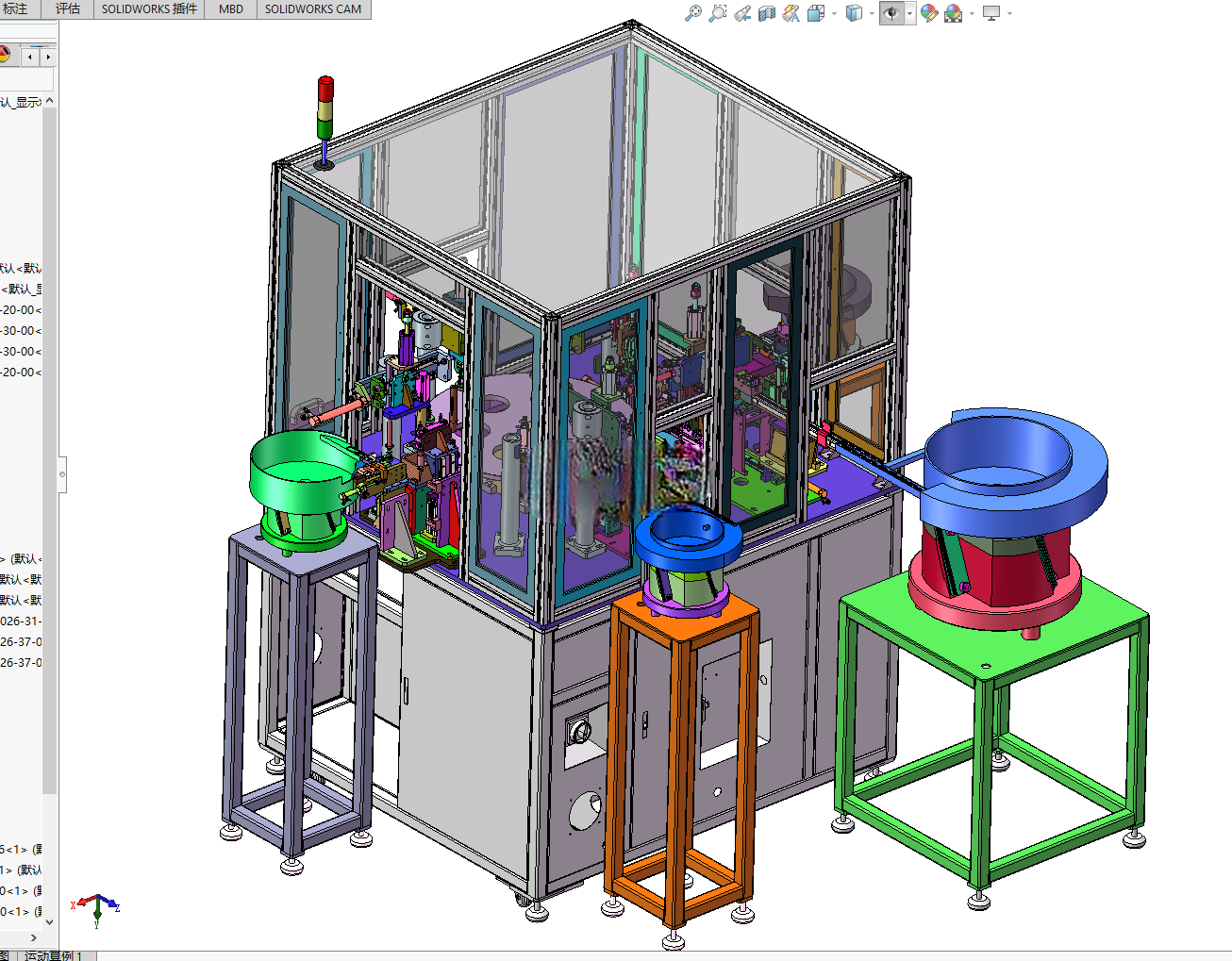

　　设备整体采用分割器驱动的多工位转盘作为核心载具，沿转盘圆周依次排布四个振动盘上料工位与对应的组装压装工位，四个振动盘分别对应不同规格的散件供料——其中大容积振动盘负责阀体本体的排序上料，其余三个中小型振动盘分别完成阀杆、密封胶圈、锁紧压盖的定向排序，所有振动盘均通过独立支架落地安装，与主机架之间预留15mm的减震间隙，避免振动传递至转盘工位影响装配定位精度，支架底部配置可调脚杯，可根据车间地面平整度调整水平度，保证振动盘出料轨道与工位接料槽的对位误差控制在0.2mm以内。主机架采用4040工业铝型材拼装搭建，外围搭配透明亚克力防护门与铝塑板封板，既可以观察内部工位运行状态，也能避免装配过程中细小零件飞溅、人员误触运动部件的安全风险，机架顶部预留三色警示灯安装位，可实时反馈设备运行、缺料、故障状态；机架下部集成电气安装腔与气动元件安装区，电磁阀、气源处理三联件、PLC控制模块均分层布置在腔体内，走线沿铝型材内置槽布设，避免管线外露干扰机构运动。

　　从设计逻辑上，这套设备优先考虑了换型适配性，所有组装工位的压装头、接料治具均采用快拆式结构，更换不同规格阀门产品时，仅需更换对应治具、调整振动盘出料轨道宽度，即可在30分钟内完成换型调试，无需改动主体机架与转盘结构；分割器选用高精度凸轮分割器，工位重复定位精度可达±0.05mm，保证每个压装动作的同轴度要求，避免压装过程中损坏密封件或阀杆螺纹。设备的安装边界需要结合车间布局提前规划，主机本体占地尺寸约1800mm×1600mm，加上三个外置振动盘支架后，整体占地范围约2800mm×2200mm，设备顶部距离地面高度约2100mm，安装时需要预留后侧600mm的维护通道，用于电气检修与振动盘参数调整，气源接入点设置在机架后侧下部，要求供气压力稳定在0.5-0.7MPa，供电采用三相五线制接入，整机额定功率约3.2kW。

　　实际运行过程中，操作人员仅需定时向各个振动盘料仓补充对应零件，设备即可自动完成零件上料、姿态校正、工位转运、顺序压装、成品出料的全流程动作，无需专人实时值守；每个压装工位均配置到位检测传感器，若出现零件缺料、装偏、压装力超差的情况，设备会自动停机并在对应工位触发提示，避免不良品流入下一道工序。针对阀门组装的特殊工艺要求，密封圈装配工位特意设计了柔性导向机构，避免硬压装导致密封圈切边、变形影响密封性能，阀杆锁紧工位采用定扭矩压装结构，保证压盖锁紧力一致，避免过紧导致阀杆转动卡滞、过松出现泄漏的问题。设备出料端可直接衔接后续的气密性检测工位、包装工位，组成完整的阀门自动化生产产线，适配中小规格阀门的大批量连续生产需求，整体结构设计充分考虑了车间现场的维护便利性，所有易损件均采用标准件，可直接从市场采购替换，降低后期运维成本。
