层叠式双极板燃料电池结构三维设计

　　在分布式发电、备用电源、氢能交通配套的供能单元设计中，燃料电池的结构合理性直接决定电堆的装配效率、反应气流通均匀性与长期运行稳定性，本次呈现的层叠式双极板结构，正是针对小功率空冷型燃料电池的装配需求完成的结构设计。从实际应用场景来看，这类结构常适配于便携式应急电源、小型无人机动力源、通信基站备用供电模块等场景，这类场景对电堆的体积紧凑度、装配容错率、极板密封可靠性都有明确的工程要求，不需要复杂的外管路冗余设计，却要保证反应过程中氢气、空气的流道分配均匀，同时兼顾散热路径的顺畅。

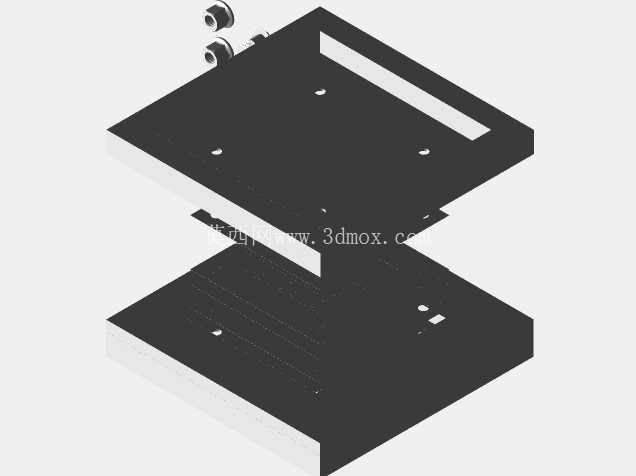

　　从设计思路上，整个结构采用上下对称的层叠布局，将双极板的流场区域、密封槽位、定位孔位做了一体化整合，没有额外增设独立的密封压板，而是通过极板本体的凸台结构实现层间定位，减少了装配时的零件数量。上下两层极板的流道采用平行直流道设计，区别于复杂的蛇形流道，这种流道的气体流通阻力更小，适配小功率场景下低功率气泵的供气压力范围，同时流道的深度控制在0.4mm，既保证反应气能够充分覆盖催化层接触区域，又不会因为流道过深导致极板整体厚度增加，抬升电堆的整体体积。

　　外形尺寸与安装边界方面，整个单电池单元的轮廓采用矩形切角设计，边角处预留的两个通孔为氢气进出气接口，接口位置做了凸台加厚处理，避免装配时管路插接导致的极板开裂，整体轮廓的长宽比控制在1.2:1，适配常规的方形电堆紧固架安装尺寸，层间叠装时不需要额外调整定位角度，通过极板边角的定位缺口即可实现快速对位。极板表面的四个小圆孔为层间定位销孔，销孔与定位销的配合公差选用H7/h6，既保证叠装时的同轴度，又不会因为配合过紧导致装配时刮伤极板表面的密封涂层。

　　功能特性层面，结构设计时特意将极板的散热区域与反应流道区域做了分区处理，极板外侧的平整区域为散热接触面，叠装完成后可直接贴合导热垫片连接外部散热壳体，不需要额外增设独立的散热板，进一步压缩电堆的整体厚度。密封槽的宽度设计为1.2mm，适配直径1mm的硅橡胶密封线，槽深控制在0.8mm，叠装压紧后密封线的压缩率维持在20%左右，既可以保证氢气侧的密封性能，避免漏气导致的效率下降与安全隐患，又不会因为压缩量过大导致极板变形，堵塞流道影响反应气流通。

　　在实际装配逻辑上，这种层叠结构不需要复杂的焊接工序，所有极板均可通过冲压或蚀刻工艺批量加工，加工完成后只需要按照定位孔对位叠装，配合两端的紧固端板即可完成单电堆的组装，生产装配的容错空间更大，适合小批量的定制化电源产品开发。同时结构上预留的安装凸台位置，可以直接适配标准的M3螺丝紧固，不需要额外设计定制的紧固件，降低了后续量产时的物料采购成本。针对实际运行中可能出现的冷凝水堆积问题，流道的出口端做了微小的倾斜角度设计，倾斜角度控制在1°，既不会影响气体的正常流通，又可以让反应生成的冷凝水顺着倾斜角度自然流出流道，避免积水堵塞气路导致的单电池电压下降问题。
