双工位刀片电池极耳弯折加工设备

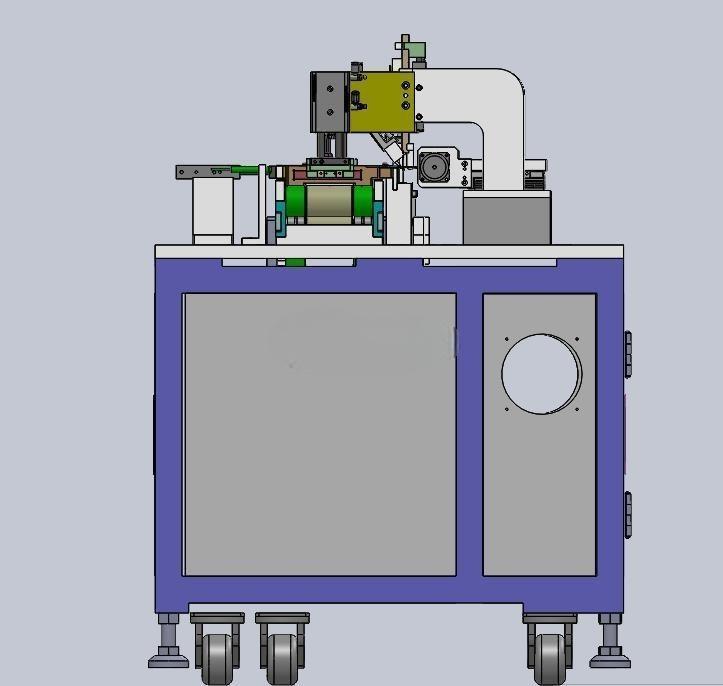

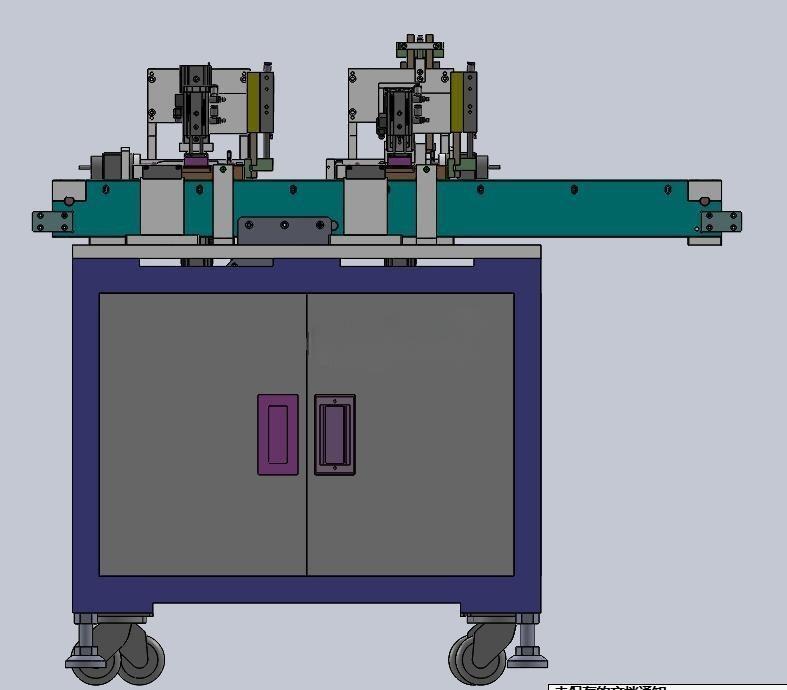

　　在消费类软包电池、动力刀片电池的中段生产工序里，极耳弯折是直接影响电芯入壳良率、后续焊接可靠性的关键工序，这套双工位极耳弯折设备正是针对该工序的加工痛点设计，适配手机软包电池、刀片动力电池的极耳折弯作业需求。设备采用立式柜式机架作为承载主体，底部配置可调式支撑脚杯，可适配车间不同平整度的地面安装需求，机架主体采用方通焊接后整体去应力处理，外封钣金采用冷轧板折弯拼接，正面设置大尺寸观察检修门与圆形观察窗，既可以在设备运行时封闭加工区域防止极耳碎屑飞溅、避免人员误触运动部件，也能在换型调试、日常维护时快速打开，触及内部的传动与执行组件。

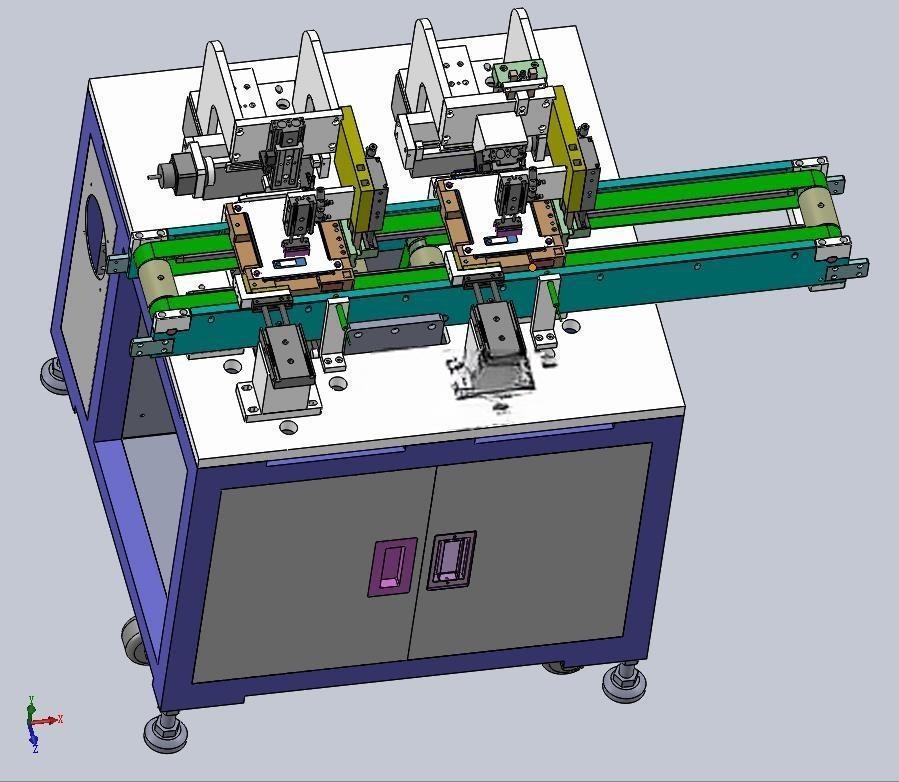

　　从功能布局来看，设备采用左右双工位并行设计，可交替完成上下料与弯折作业，减少单工位等待的时间损耗，提升单台设备的加工节拍。上料工位配置定位载具，可根据不同规格的电芯尺寸快速更换仿形定位块，载具自带极耳预压结构，电芯放置到位后先通过柔性压块固定电芯本体，避免弯折过程中电芯移位造成极耳折痕偏移、极耳拉伤等不良。弯折执行单元采用模块化设计，集成了极耳整平、折弯成型、保压定型三个动作模块，整平模块采用软质聚氨酯压轮，先将伸出的极耳压平消除翘曲，再通过折弯冲头配合下模完成指定角度的弯折，保压模块会在折弯到位后保持1-2秒的压力，抵消极耳金属材质的回弹量，保证折弯角度的一致性。

　　输送单元采用直线导轨搭配同步带传动，将完成上料定位的载具平稳输送至弯折工位，传动侧配置原点传感器与硬限位块，保证载具每次停靠的位置精度控制在±0.05mm以内，避免位置偏差造成折弯尺寸超差。设备的气动元件全部集中布置在机架后侧的安装板上，配置独立的气源处理三联件，可实时调节供气压力，针对不同厚度的极耳调整折弯执行件的输出力，避免压力过大造成极耳断裂、压力过小导致折弯不到位的问题。电控系统布置在机架右侧的独立电气仓内，与加工区域做物理分隔，避免加工过程中产生的金属碎屑进入电气仓造成线路短路，电气仓预留散热通风口，保证长时间运行时内部元器件处于合适的工作温度区间。

　　设计过程中重点考虑了不同规格电芯的快速换型需求，所有与电芯接触的定位块、折弯下模都采用快拆式安装结构，无需复杂工具即可完成更换，换型后仅需微调折弯冲头的行程参数即可适配新的产品，减少产线换型的停机时间。针对极耳加工过程中容易产生的金属碎屑问题，设备在弯折工位下方预留了碎屑收集槽，可定期清理积攒的极耳废料，避免碎屑掉入传动机构造成卡滞、或是掉落到电芯表面造成后续短路隐患。设备的操作界面布置在机架前侧的人机交互安装位，操作人员可直接在正面完成参数设置、状态监控、手动调试等操作，无需绕到设备侧面，符合产线一人多机的操作布局需求。

　　从安装边界来看，设备整体占地尺寸紧凑，无需额外做地基固定，仅需将脚杯调平后接入0.5-0.7MPa的压缩空气、对应电压的供电即可投入使用，可直接嵌入现有电池生产线的极耳加工工位，也可作为独立设备配合人工上下料完成小批量多批次的生产任务。弯折工位的安全防护采用光栅与安全门联锁设计，一旦安全门打开或是光栅被遮挡，设备会立即停止所有运动动作，避免调试过程中出现安全事故。整套设备的结构设计充分考虑了电池生产车间的日常使用场景，所有外露部件都做了圆角处理，没有尖锐突出的棱角，避免操作人员上下料时被刮伤，运动部件的传动位置都设置了防护罩，防止杂物卷入传动机构。
