带机械臂的履带式巡检探测小车结构

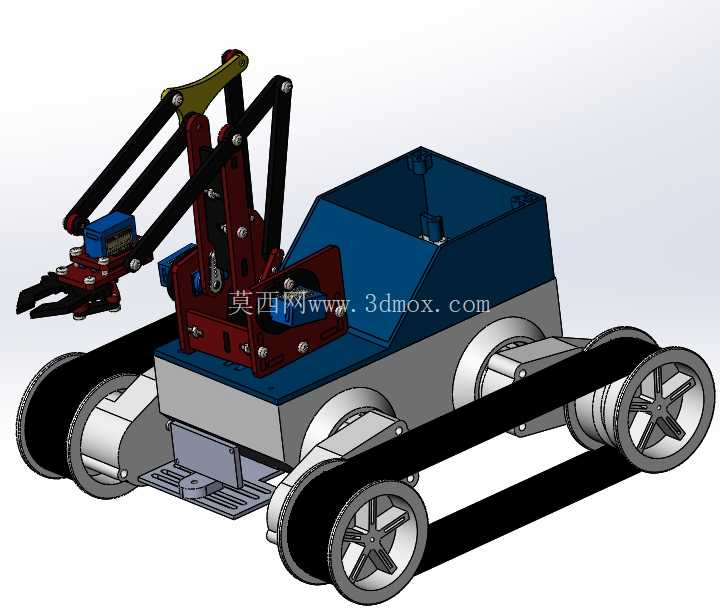

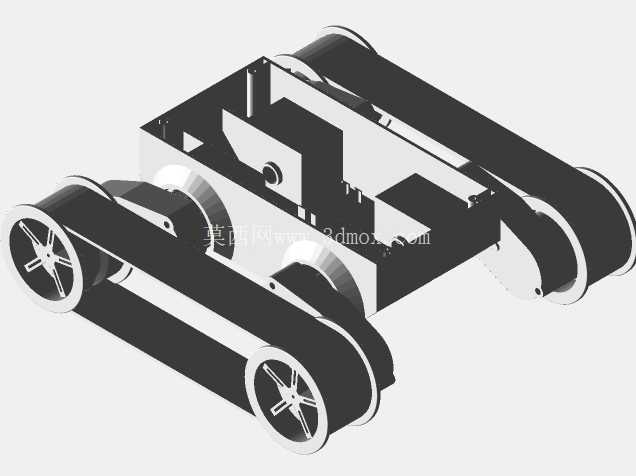

　　这款带多自由度机械臂的履带式移动作业平台，主要面向狭小空间巡检、轻量物料拾取、复杂地形探测类场景设计，可适配厂区管道巡检、灾后环境探测、教学实训演示等多种实际工况，替代人工进入存在安全隐患的狭窄区域完成观测与简单操作任务。行走部分采用四轮配合同步履带的结构设计，两侧履带分别由独立的轮组支撑，驱动轮与从动轮的轴距经过反复校核，既保证履带张紧度处于合理区间，避免行进过程中出现履带脱轨问题，又能让整车获得足够的接近角与离去角，可跨越高度不超过轮径三分之一的障碍物，在碎石、浅坡、不平整硬化路面都能保持稳定的行进姿态，底盘下部预留了标准安装孔位，可根据实际需求加装传感器模块、电池仓或者辅助支撑结构，不会和行走轮系产生运动干涉。

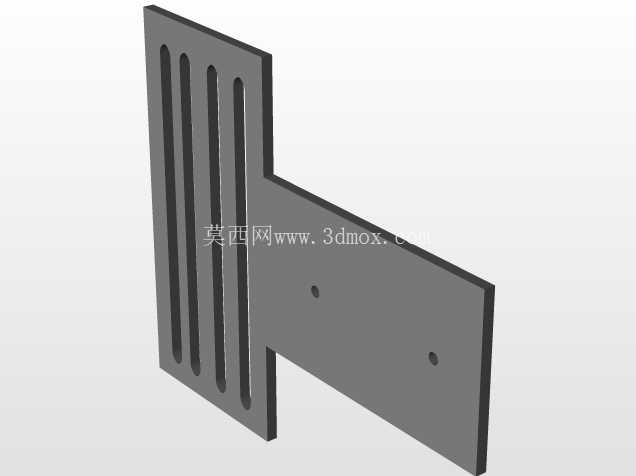

　　搭载的多自由度机械臂固定在底盘前部的安装基座上，基座位置经过重心校核，当机械臂完全伸展拾取物件时，整车重心依然落在履带支撑面范围内，不会出现前倾倾覆的问题；臂体采用连杆配合铰接支座的结构，每个关节处都预留了舵机或者微型伺服电机的安装位，可根据负载需求更换不同扭矩的驱动元件，末端执行器采用夹爪结构，开合行程可覆盖常见的小型采样件、操作按钮的尺寸范围，能完成拾取小物件、拨动开关、按压操作面板等简单动作。上部的舱体采用分体式设计，前部为机械臂的走线与驱动元件容纳腔，后部为控制模块与电源的安装空间，舱体侧壁预留了散热槽与走线孔，所有线缆都可通过内部线槽排布，避免外露线缆在行进过程中被障碍物剐蹭。

　　从安装边界来看，整车宽度控制在常规巡检通道的通行尺寸范围内，可顺利通过宽度不小于自身宽度1.2倍的狭窄通道，机械臂完全收拢时的整体高度低于常规厂区设备的底部间隙，可顺利钻入设备底部完成检测作业；底盘离地间隙经过优化，既不会因为间隙过小导致底盘凸起剐蹭地面障碍物，也不会因为间隙过大抬高整车重心影响行进稳定性。设计过程中优先考虑了结构的模块化属性，行走轮系、机械臂、上部舱体都采用独立的连接结构，可单独拆卸更换，当某一部分出现损坏或者需要升级时，无需拆解整车结构即可完成替换，比如更换更长行程的机械臂、更换宽度更大的履带适配松软地形，都可以在原有底盘基础上直接改装，不需要重新设计整体连接结构。

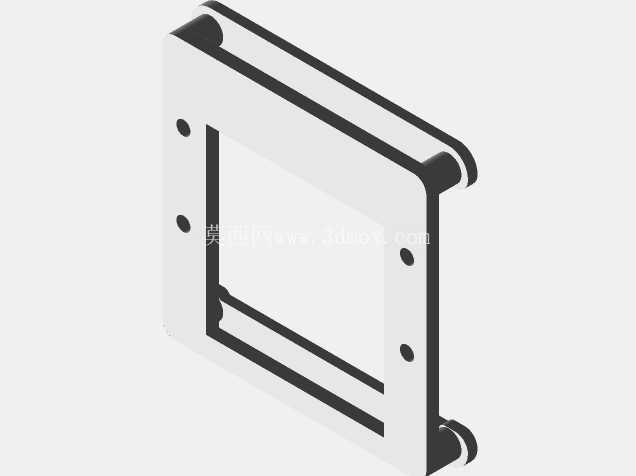

　　机械臂的运动范围经过运动仿真校核，在完全伸展状态下可覆盖底盘前部上方180度的作业范围，夹爪可到达的最低位置贴近地面，最高位置可触及底盘平面以上两倍自身高度的点位，能满足不同高度的操作需求；履带的张紧结构采用可调式支座设计，通过调整从动轮的安装位置即可改变履带张紧度，日常维护时不需要拆卸履带即可完成张紧度调节，降低了后期运维的复杂度。整车的结构件大部分采用板材拼接设计，安装孔位都做了沉头处理，连接件安装后不会突出结构表面，减少行进过程中的勾挂风险，所有转动副的位置都预留了润滑脂加注空间，长期使用时可定期加注润滑脂降低关节磨损，延长结构使用寿命。
