油桶单向阀铜嘴滤网自动组装设备

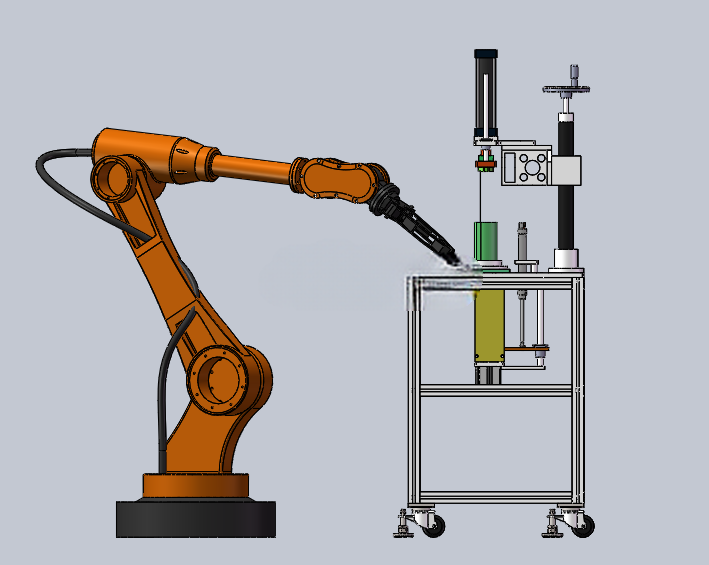

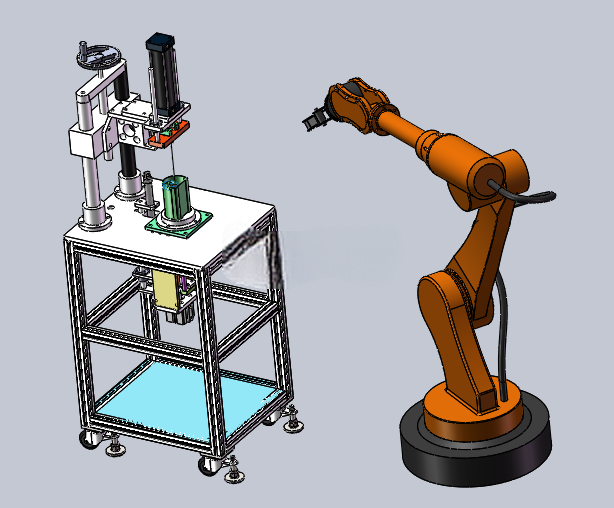

　　这套组装设备主要面向油桶配套单向阀的量产装配场景，在小型流体控制元件的生产车间中，这类设备通常布置在单向阀阀体机加工工序之后、成品气密性检测工序之前，承担铜嘴与过滤网组件的压装及成品转序作业，替代传统人工作业中手动对位、手动压合、人工取放料的重复操作，可适配多规格同结构单向阀的小批量多批次生产需求。设备整体采用铝型材框架搭建落地式结构，底部配置可调脚轮与支撑脚杯，方便产线布局调整时的移位，同时可在设备就位后通过脚杯调平，抵消地面不平整带来的机架形变，保障压装工位的同轴度精度。设备的核心作业单元分为两部分，一部分是固定在机架台面上的压装与顶升工位，另一部分是布置在工位侧方的六轴工业机器人，负责压装完成后的成品取放转序。压装工位采用立式双导柱导向结构，上部压装执行端配置可调行程的压装气缸，可根据不同规格铜嘴的压入深度调整气缸下行限位，避免压装过深导致的阀体变形或者压装不到位引发的产品泄漏问题；下部顶升机构采用带导杆的顶升气缸，承载待组装的阀体工装，顶升过程中通过工装定位销与阀体安装孔的配合实现阀体的精准定位，保证铜嘴、过滤网与阀体安装位的同轴度控制在0.1mm以内，满足压装过程中无偏载、无卡滞的工艺要求。

　　压装工位旁设置有物料定位座，待组装的铜嘴与过滤网预先放置在定位治具内，压装前顶升机构将阀体顶升至作业高度，压装气缸下行先将过滤网压入阀体安装槽，再将铜嘴对准安装位压装到位，整个压装过程的压力可通过气缸调压阀调整，适配不同过盈量的装配需求，避免压力过大损坏铜嘴外螺纹或者过滤网结构。六轴工业机器人的末端配置夹爪式执行器，夹爪内侧贴有防滑聚氨酯垫，避免夹取铜质阀体时在工件表面留下夹痕，压装工序完成后，机器人从压装工位夹取组装完成的单向阀，按照预设轨迹将工件放置到下游的输送线或者物料周转盘中，整个取放料过程的动作路径经过轨迹优化，避开设备机架与压装机构的运动干涉区域，同时将单周期取放料时间控制在3秒以内，匹配压装工位的作业节拍。

　　设备的电气控制元件全部集成在机架下部的电气安装腔内，线缆通过拖链规整布置，避免机器人运动过程中剐蹭线缆，气路管线采用快插接头连接，方便后期维护时的元件更换。机架台面预留有工装安装位，可根据不同型号的单向阀产品快速更换定位工装，无需对设备主体结构进行大规模改动，换型时间可控制在15分钟以内，适配柔性生产的需求。在实际生产应用中，这套设备可实现单班8小时连续作业，相比传统人工作业，可将单工位的人员配置从2人缩减为0.5人（仅需定时补料与巡检），同时压装合格率可稳定在99.5%以上，避免人工压装时因对位偏差、压力不稳定导致的产品报废问题。

　　设备的整体安装边界尺寸控制在长1200mm、宽1000mm、高1800mm以内，不需要额外的地基固定，可直接放置在标准车间的环氧地坪上使用，对车间场地的适应性较强，适合中小型五金加工、流体元件生产企业的产线升级改造使用。设备的压装工位设置有安全光栅防护，当操作人员的肢体进入压装作业区域时，设备会立即暂停压装动作，避免安全事故发生，机器人作业区域外围可根据需求加装安全防护围栏，进一步提升设备运行的安全性。
