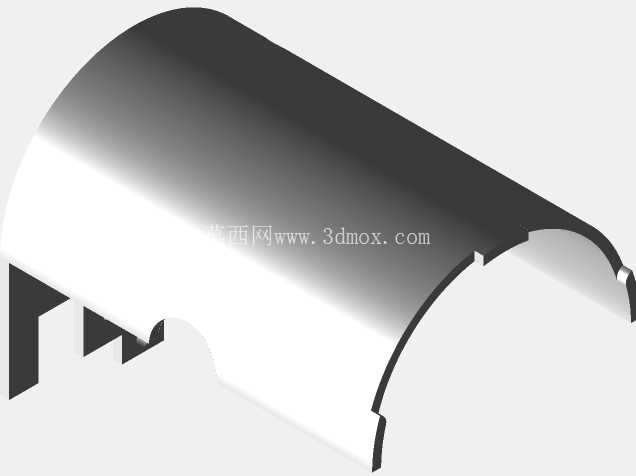

带散热风扇的Arduino UNO数控屏蔽外壳

　　这款壳体是针对搭载CNC扩展功能的Arduino UNO控制板开发的专用防护结构，日常应用在桌面级小型数控雕刻机、微型激光雕刻机、桌面级3D打印机改装、小型数控走刀装置这类DIY数控设备场景中，核心作用是给裸露的控制板提供物理防护，同时解决控制板长时间运行的散热问题。很多DIY数控设备的使用者都遇到过类似问题：裸露的Arduino UNO控制板搭配CNC扩展板后，接线端容易被加工产生的碎屑、车间内的金属粉尘污染，轻则造成接线接触不良，重则引发引脚短路烧毁板卡，而且驱动芯片长时间高负载运行时积热明显，没有主动散热很容易出现过热丢步、驱动宕机的问题，这款壳体就是针对这些实际使用痛点做的结构设计。

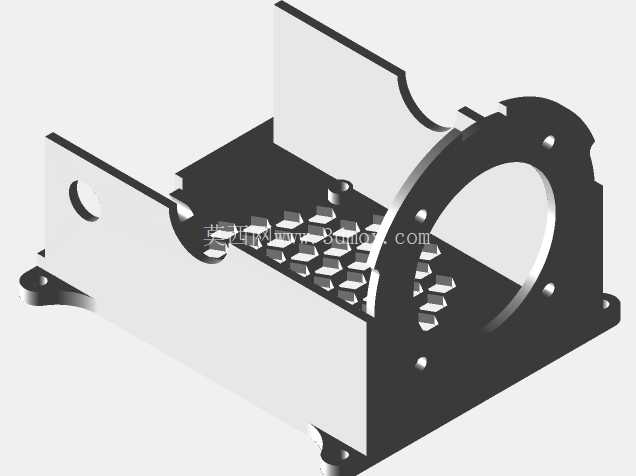

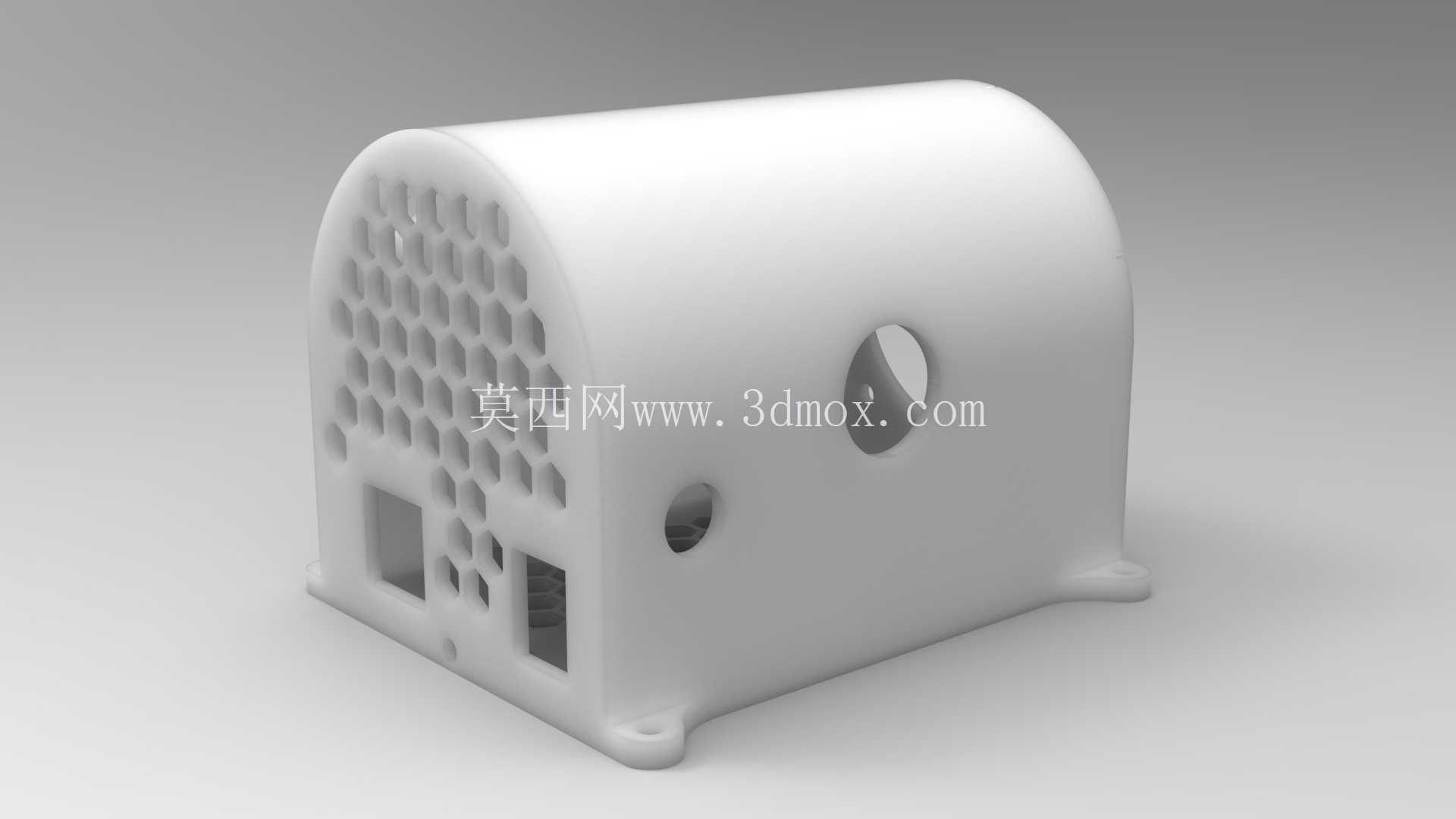

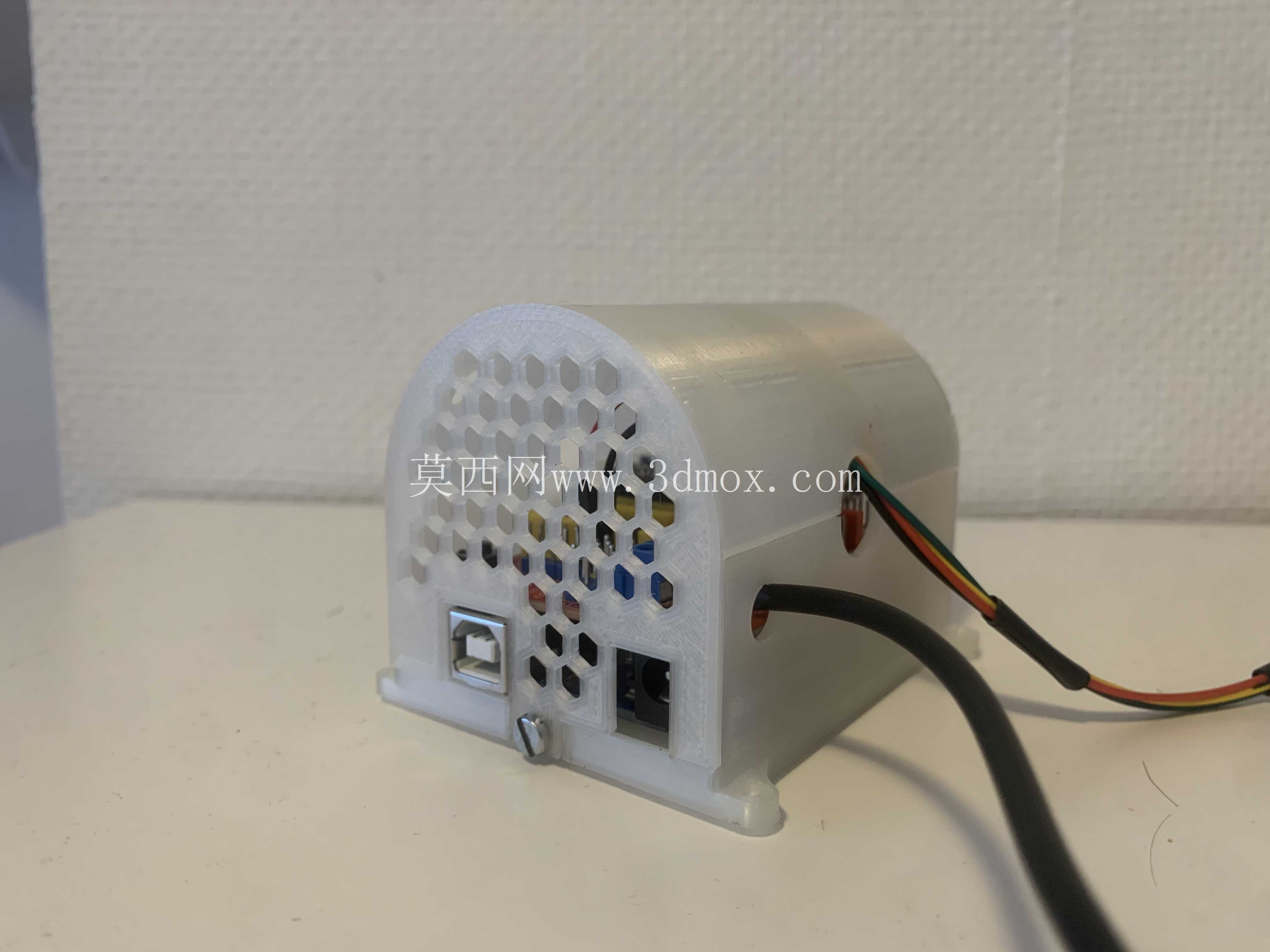

　　从功能特性上看，壳体预留了标准40mm轴流风扇的安装位，风扇可通过M3螺丝直接固定在壳体对应位置，运行时气流可以直接吹过板卡上的驱动芯片、主控芯片区域，带走高负载运行产生的热量，避免积热导致的性能下降。壳体的拼接结构采用M3规格、长度5.6mm的螺纹嵌件配合螺钉锁紧，相比常见的卡扣式拼接，螺纹连接的抗振性更好，在数控设备运行产生持续振动的工况下，不会出现卡扣松脱、壳体开裂的问题，长期使用的结构可靠性更高。壳体侧面预留了多组不同规格的开孔，分别对应电源接口、USB通讯接口、步进电机接线端子、限位开关接线端的位置，所有外接线路都可以直接通过开孔引出，不需要额外做线路弯折或者转接，接线操作时不需要拆开整个壳体，日常维护的便利性更好。壳体正面的蜂窝状开孔是进出风通道，配合风扇安装位形成定向风道，既保证通风散热效率，又能阻挡大尺寸的金属碎屑、加工废料进入壳体内部触碰电路板，兼顾散热和防护需求。

　　设计思路上完全围绕FDM3D打印的工艺特性做了适配，所有壁厚都设置在1.8-2.2mm区间，既保证壳体的结构强度，又不会因为壁厚过大导致打印时间过长、耗材用量过多；所有转角位置都做了R2以上的圆角过渡，避免3D打印时出现应力集中导致的层间开裂，也没有设计悬空角度超过45度的无支撑结构，打印时不需要额外添加支撑结构，打印完成后不需要做大量的支撑去除打磨工作，普通PLA耗材就可以完成打印，不需要特殊的工程耗材，普通桌面级3D打印机用户就可以自行生产制作。壳体底部预留了四个带安装孔的固定支脚，支脚的安装孔位适配M3螺丝，可以直接将整个控制盒固定在数控设备的机架型材上，安装位置可以根据设备的布线需求灵活调整，不会和设备上的导轨、电机、传动部件产生位置干涉。

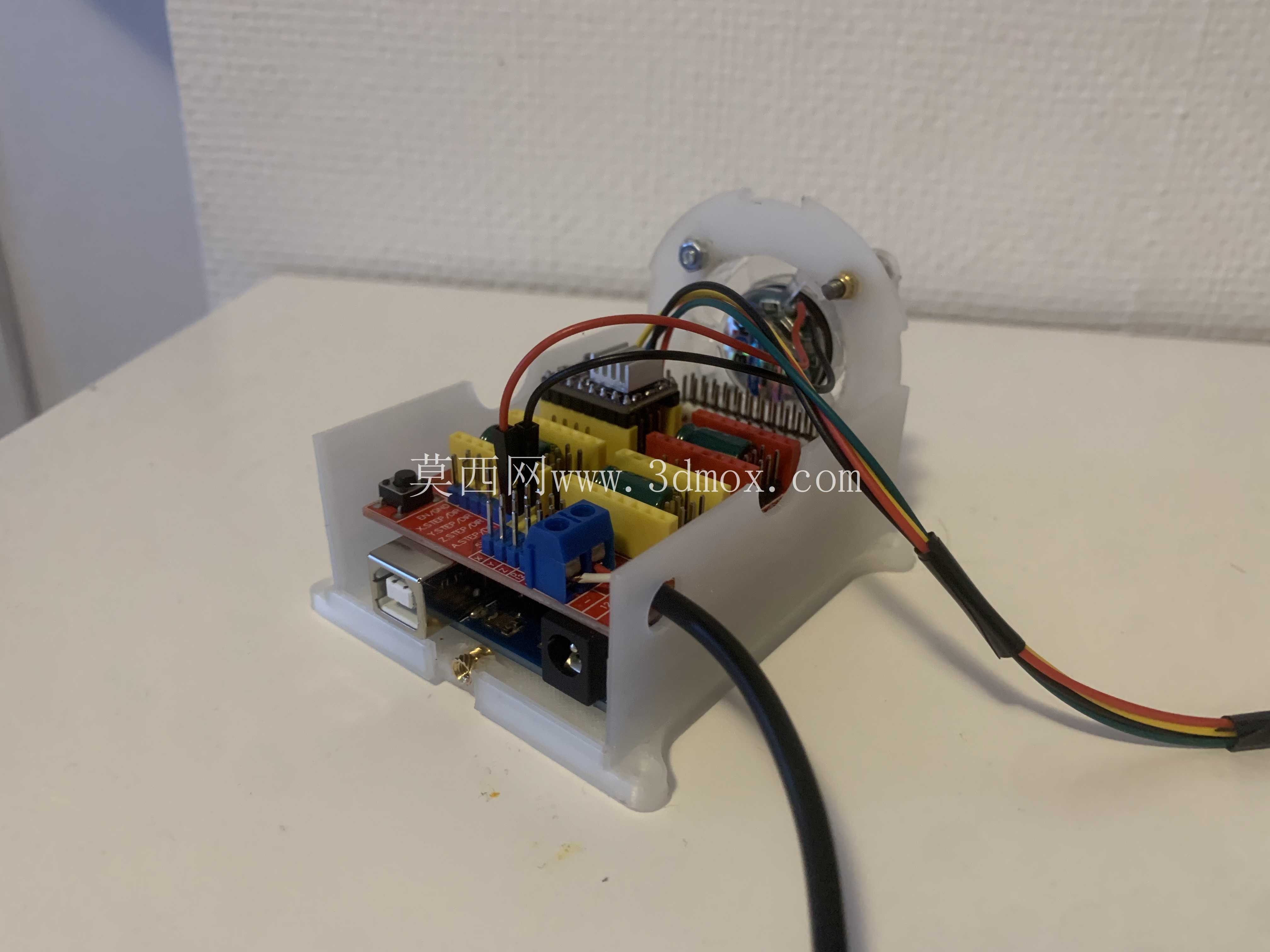

　　安装边界方面，壳体内部的容纳空间刚好匹配Arduino UNO板叠加CNC扩展板的总高度，不会因为内部空间过大导致板卡晃动，也不会因为空间过小挤压板卡上的电容、接线端子；风扇安装位的中心和板卡上主驱动芯片的中心对齐，保证气流可以直接覆盖核心发热区域；侧面的接口开孔位置和板卡上的接口位置完全对应，接线时插头可以完全插入接口，不会出现接口被壳体挡住、插头插不到位的问题；壳体拼接后的合模间隙控制在0.2mm以内，既保证上下壳可以顺利装配，又不会出现过大的缝隙让粉尘碎屑进入。实际使用中，这款壳体可以适配绝大多数市面上常见的Arduino UNO CNC扩展板套装，不需要对板卡做任何改装就可以直接装入，安装完成后控制板的防护等级可以满足桌面级加工场景的使用需求，主动散热结构可以让驱动芯片的满载运行温度降低15-20摄氏度，有效提升长时间连续加工的运行稳定性，避免因为过热导致的加工精度下降、设备停机问题。
