LM2596降压模块外壳结构设计方案

　　这款LM2596降压模块的配套外壳，主要面向嵌入式设备供电、小型实验装置配电、桌面电子项目改造这类场景使用，解决裸板模块直接安装时容易出现的引脚短路、积尘受潮、外力磕碰损坏元件的问题。实际使用中，不少工程师在做小型设备内置供电时，直接把LM2596裸板用双面胶固定在设备壳体内，时间久了胶层脱落导致板件移位，或是导线拉扯造成焊盘脱落，还有车间环境下的金属碎屑掉落在板上引发短路故障，这款外壳的设计就是针对这些实际使用中的痛点展开。

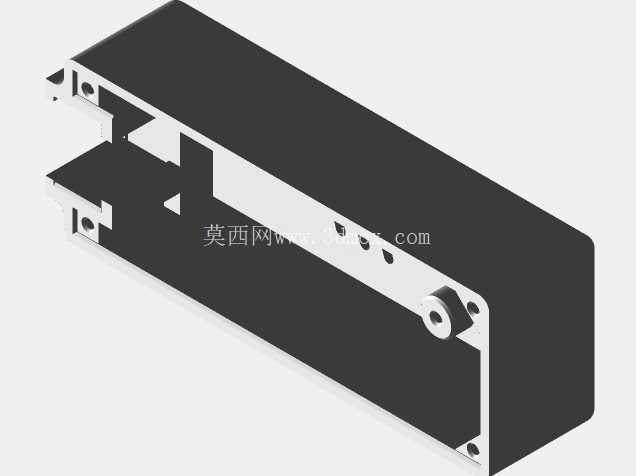

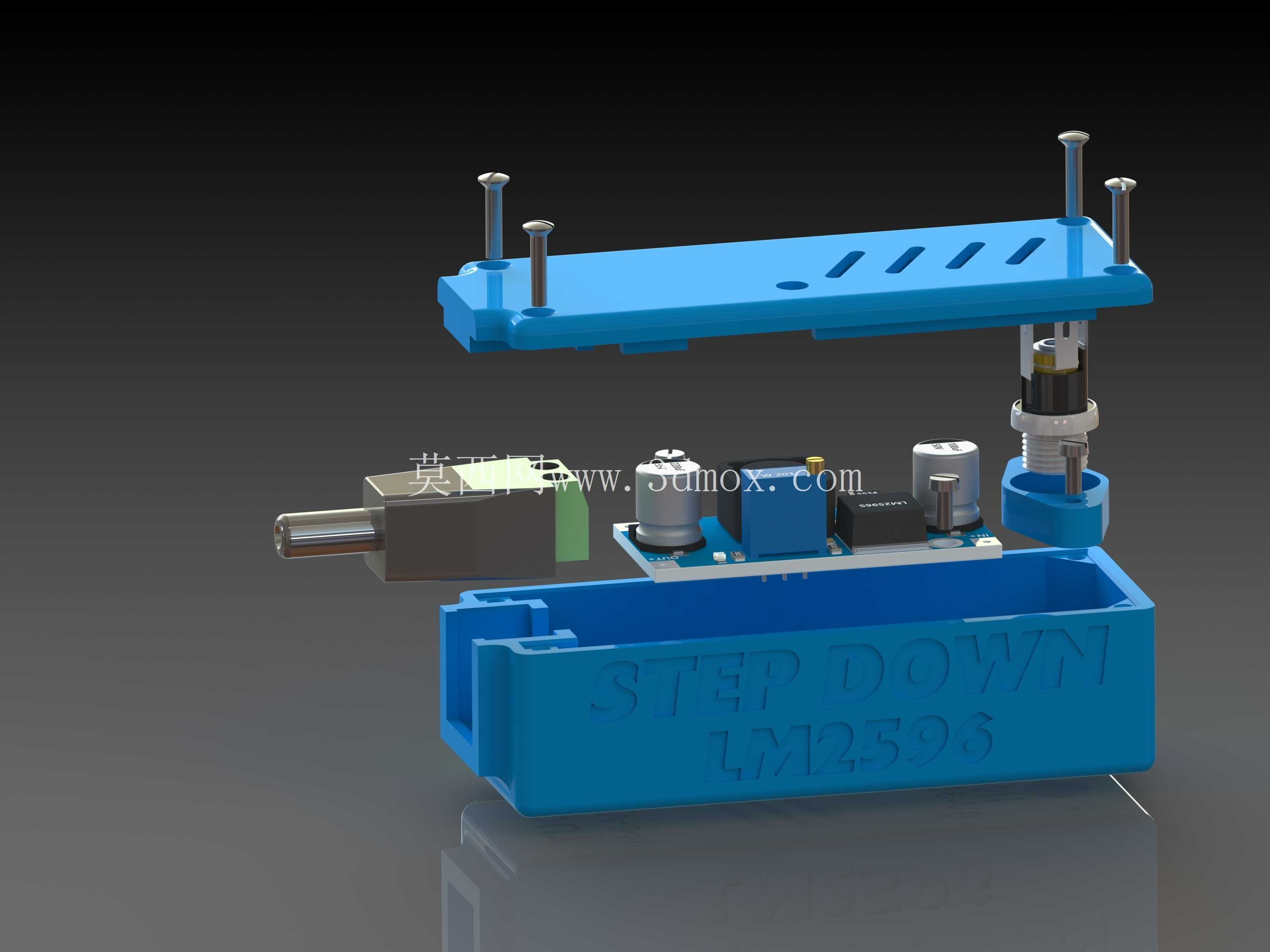

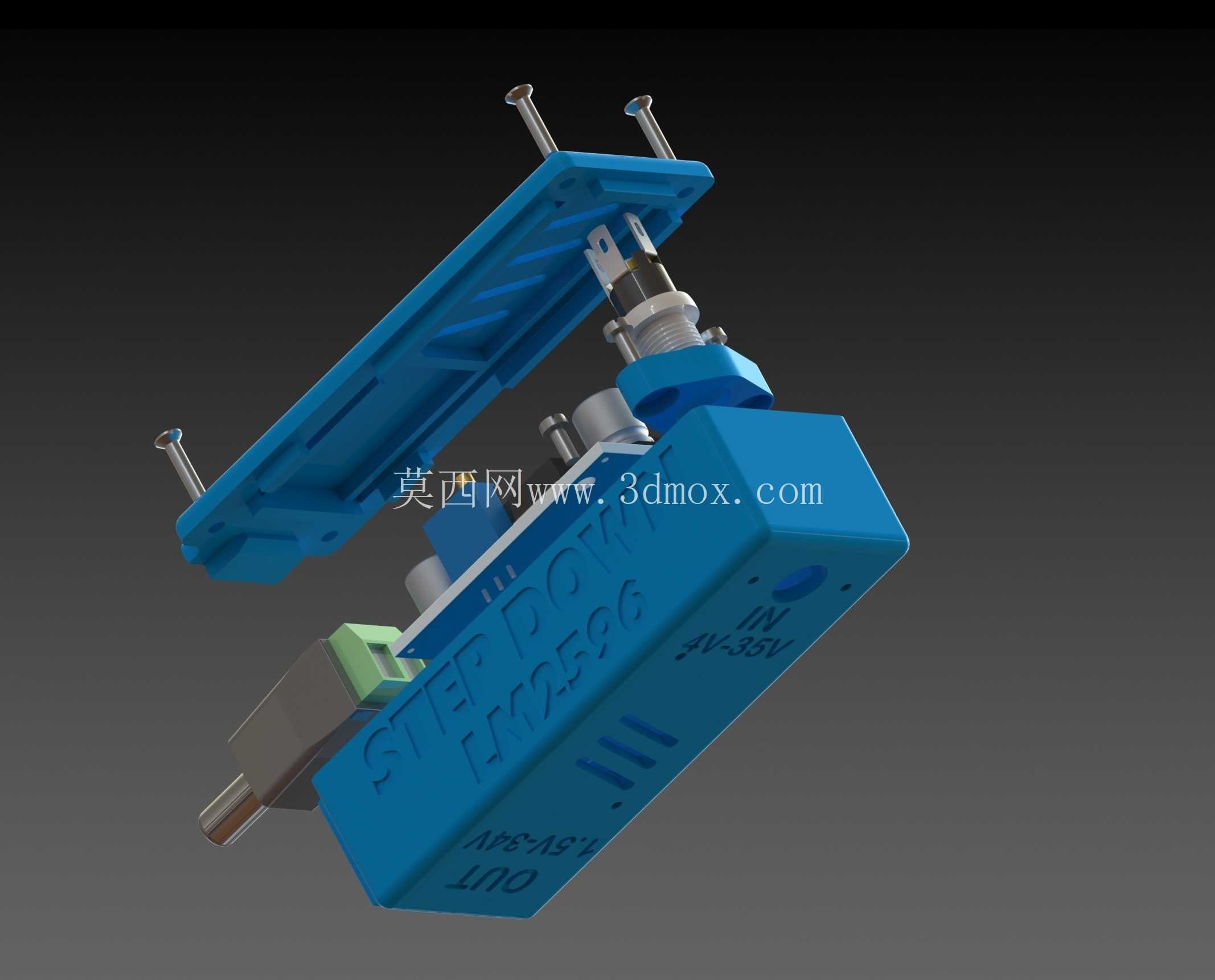

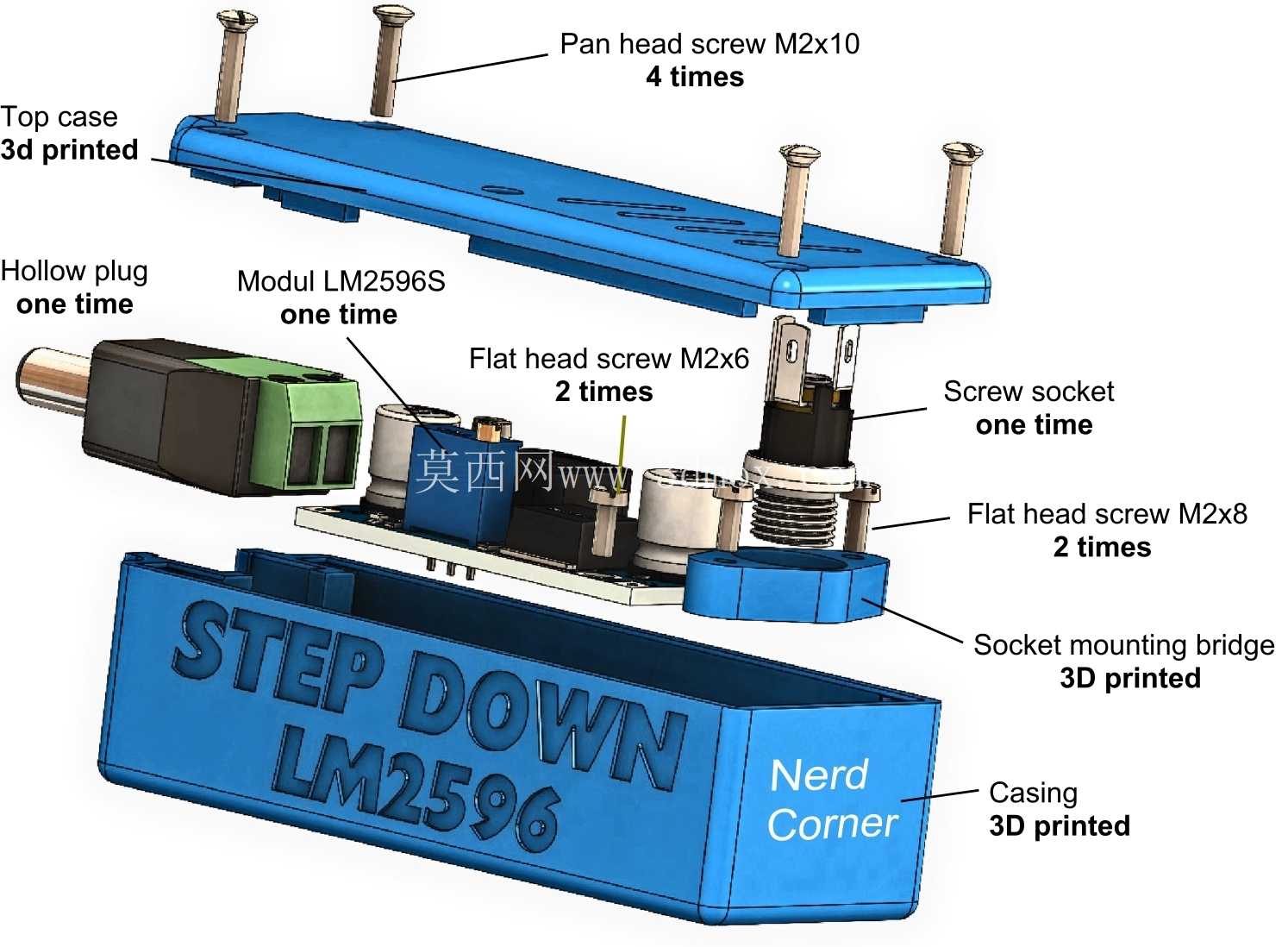

　　从结构设计来看，外壳采用上下分体式结构，下壳作为主体承载结构，内部预留了LM2596核心电路的安装位，对应板上的电解电容、电感、调压电位器、接线端子都做了精准的避让槽，不会出现元件顶壳导致装配间隙不均的问题。下壳侧壁对应输入输出接线端的位置做了开口设计，接线时不需要拆开上盖就能完成导线压接，日常调试调压也可以直接通过侧壁预留的电位器操作孔完成，不用反复拆装外壳。上盖采用平板式设计，通过四颗铜柱与下壳连接固定，铜柱的长度经过匹配，既保证上盖和板上最高元件之间留有2mm以上的安全间隙，避免上盖压碰元件造成短路，也控制了整体的安装高度。

　　安装边界方面，整套外壳的长宽尺寸完全匹配常规LM2596模块的板型轮廓，不会额外占用过多安装空间，下壳底部预留了两个沉头安装孔，可以直接用M3螺丝固定在设备的安装平面上，也可以根据使用需求粘贴背胶进行免打孔固定。外壳表面做了防滑纹理处理，手持调试时不容易打滑，下壳表面模压的模块型号标识，方便在多模块堆叠使用时快速识别模块参数，避免接错输入输出电压造成设备烧毁。

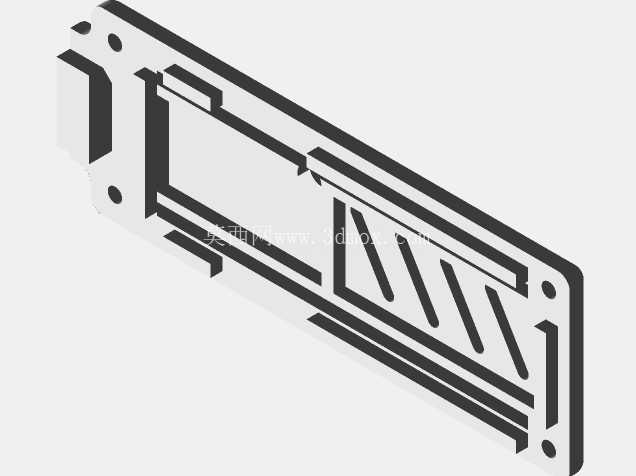

　　设计过程中重点考虑了散热需求，上盖表面开有多条平行的通风槽，对应板上LM2596主芯片和整流二极管的发热位置，工作时产生的热量可以通过通风槽自然对流散出，不会因为外壳封闭导致模块过热降额。接线端的开口尺寸做了优化，既可以容纳常规的16AWG导线穿过，也能避免开口过大导致异物掉入壳体内。上下壳的配合间隙控制在0.2mm以内，既保证装配时可以顺畅扣合，也不会出现间隙过大导致的结构松动问题。铜柱采用内嵌式安装设计，不会突出外壳表面，保证外壳安装后可以平稳贴附在安装平面上，不会出现凸起硌碰的问题。

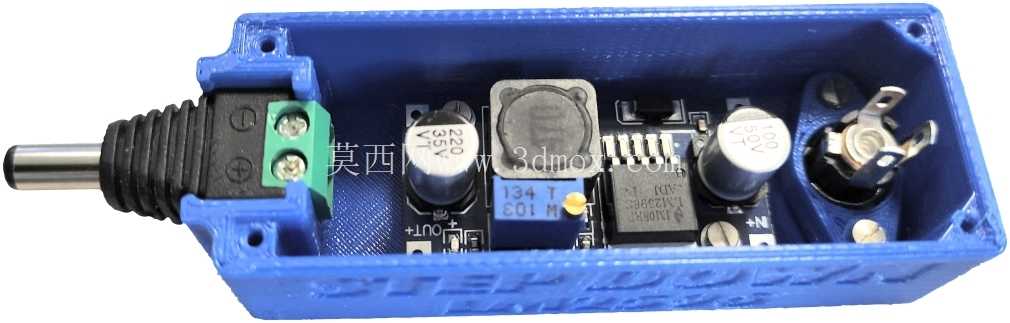

　　实际选型使用时，这款外壳适配常规引脚布局的LM2596降压模块，不需要对电路板进行二次裁剪或打磨，直接将电路板卡入下壳的定位槽内，拧上固定铜柱和上盖即可完成装配，整个装配过程不需要额外的粘接或焊接，后期维护拆解也十分方便。对于需要在设备外部独立安装使用的场景，外壳的绝缘材质可以避免模块与其他金属构件接触造成的短路风险，同时也能提升模块的整体观感，避免裸板接线杂乱的问题。在教学实验场景中，带外壳的模块也可以减少学生操作时误碰带电引脚造成的触电风险，同时提升实验装置的整体规整度。
