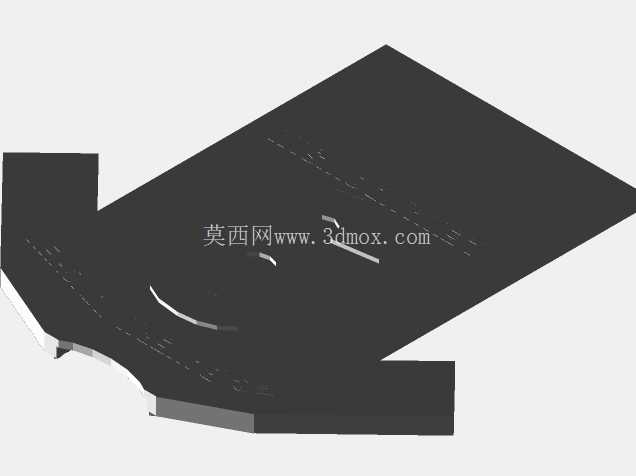

电源变压器配套安装固定钣金结构件

　　这款结构件是小功率电源变压器的配套安装承载件，主要适配桌面型工控设备、小型家电内置电源模块的装配场景，日常在消费电子电源、小型工控控制板供电模块、低压照明供电回路里都能见到这类构件的应用，核心作用是给变压器铁芯与绕组提供稳定的安装基准，同时预留足够的电气安全间隙，避免绕组与周边金属构件直接接触引发绝缘击穿问题。从实际装配需求出发，设计时首先确定了构件的整体安装边界，整体采用平板式主体加两侧定位折边的结构，主体平面的平面度公差控制在0.2mm以内，保证变压器铁芯安装后不会出现偏斜，避免铁芯气隙不均引发的空载损耗上升、工作异响等问题。

　　两侧的折边结构并非对称设计，而是根据变压器引脚的出线方向做了差异化避让，其中一侧折边预留了引脚穿接的缺口，方便绕组引出线直接穿过构件连接到下方PCB板的焊盘上，省去额外的走线固定工序，另一侧折边则做了加宽处理，上面预留两个M3规格的安装孔位，用于将整个变压器组件固定到设备壳体的安装柱上，孔位的位置公差控制在0.1mm，保证装配时可以直接对位，不需要现场扩孔调整。构件的主体平面上预留了三个定位凸点，对应变压器铁芯底部的定位凹槽，装配时不需要额外打胶固定，直接将铁芯卡入凸点即可完成预定位，后续经过波峰焊工序时，凸点可以承受焊锡炉的高温冲击，不会出现变压器移位的问题。

　　考虑到变压器工作时会产生一定的温升，构件表面没有做全封闭的涂装处理，而是采用镀锌钝化的表面工艺，既保证基础的防锈能力，也不会因为涂层过厚影响铁芯与构件之间的热传导，工作时变压器产生的热量可以通过钣金构件快速传导到设备壳体上，降低绕组的工作温度，延长绝缘层的使用寿命。设计时也充分考虑了批量生产的工艺性，整个构件采用单张冷轧钢板冲压折弯成型，没有额外的焊接工序，所有折弯处的内R角统一为0.5mm，既避免折弯处出现应力开裂的问题，也不会因为R角过大占用额外的安装空间。构件的边缘全部做了压毛边处理，装配时不会划伤操作人员的手部，也不会割破变压器绕组的绝缘胶带。

　　在安装边界的校核上，这款构件的整体厚度为1.2mm，安装后变压器整体突出构件表面的高度控制在28mm以内，适配内部安装空间高度30mm以上的小型设备壳体，不会出现装配后顶盖无法合盖的问题。两侧折边的外轮廓尺寸比变压器铁芯的外轮廓小2mm，装配后不会突出到设备的其他安装位，避免与周边的电容、接线端子等元器件产生干涉。针对不同功率等级的同系列变压器，这款构件的安装孔位做了通用化设计，只要是安装孔距在32mm到40mm之间的EI型铁芯变压器，都可以通过这款构件完成固定，不需要针对不同功率的产品重新开模制作安装件，大幅降低了配套采购的成本。在电气安全距离的校核上，构件的所有边缘距离变压器带电引脚的距离都大于6mm，满足低压电气设备的爬电距离要求，即使在潮湿的工作环境下，也不会出现引脚通过钣金构件放电的问题。构件表面没有多余的凸起结构，不会在变压器工作时因为电磁感应产生额外的涡流损耗，避免构件自身发热影响电源模块的整体效率。实际装配测试中，这款构件可以承受10g的冲击载荷，在设备运输过程中不会出现折弯变形、变压器脱落的问题，完全满足常规民用与工控设备的运输与使用环境要求。
