麻花钻切削刃结构三维参数化设计作品

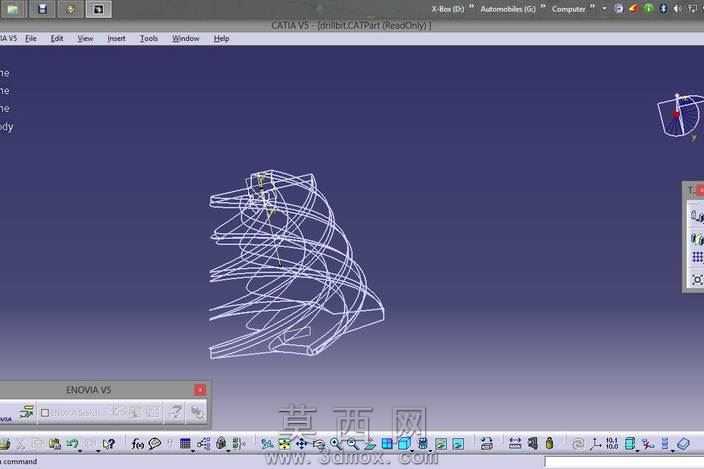

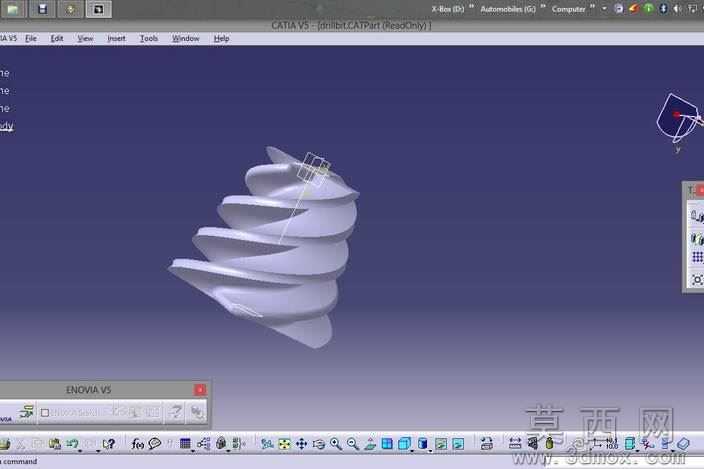

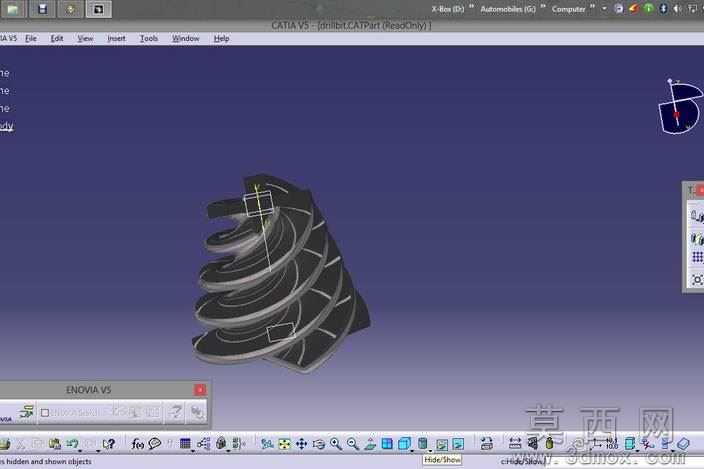

本作品为孔加工用麻花钻头的三维参数化模型，建模过程依托三维设计软件完成，整体采用线框建模模式呈现，清晰还原了标准麻花钻的完整结构特征。建模初期首先梳理麻花钻的核心结构逻辑，明确钻头由工作部分、柄部、颈部三大模块组成，其中工作部分包含两条对称螺旋槽、两条主切削刃、横刃以及棱边结构，建模时严格遵循标准刀具的几何参数规范，对螺旋角、顶角、后角等核心切削参数进行精准约束，确保模型几何特征与实际工业用钻头的参数标准一致。建模过程中，首先绘制钻头的轴向基准线与端面轮廓草图，通过螺旋线扫描命令生成螺旋槽的基础曲面，再通过布尔运算切除多余实体，形成流畅的螺旋排屑槽结构，保证槽型的螺旋升角均匀一致，符合实际钻削过程中的排屑需求。针对两条主切削刃的结构，建模时通过对称约束保证刃口角度完全对称，避免因刃口不对称导致钻削过程中出现孔径偏差、钻头抖动的问题；横刃部分则通过端面切削特征生成，精准还原横刃的斜角与长度参数，还原标准麻花钻横刃的切削特性。棱边部分的建模严格控制棱带的宽度与径向尺寸，保证钻头在孔内的导向作用，同时减少棱带与孔壁的摩擦面积。线框显示模式下可以清晰观察到模型的所有轮廓线与结构交线，能够直观呈现螺旋槽的曲面走向、切削刃的空间位置、各结构之间的衔接关系，便于后续对钻头的切削角度、结构强度进行分析验证。整体建模过程注重参数的可调整性，所有核心几何尺寸均设置为可编辑参数，可根据不同的加工孔径、加工材质需求，快速调整螺旋角、顶角、槽宽等参数，生成对应规格的钻头模型，可用于刀具设计教学、钻削工艺仿真、数控加工编程参考等场景，模型结构严谨，几何特征完整，完全符合机械加工领域对标准麻花钻的结构认知与参数要求。
