六凸台圆形压盘工业零件结构设计

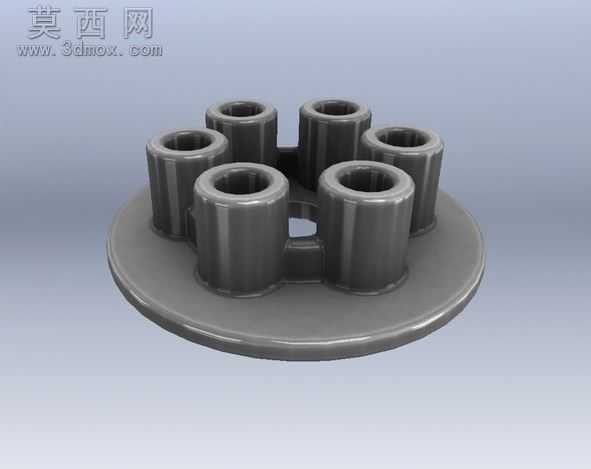

本压盘零件采用三维参数化建模方式完成全流程设计，建模初期先梳理零件的功能定位：该压盘作为压紧定位类构件，需要通过盘面实现均匀施压，同时借助凸台结构完成与配套构件的定位对接，因此建模时优先确定整体基准轴线，以圆形底盘的中心作为全局坐标原点，保证所有结构的同轴度符合装配要求。首先绘制底盘的二维草图，标注精确的外圆直径与盘面厚度尺寸，通过拉伸特征生成基础盘体，盘体边缘做微小圆角过渡处理，避免尖锐棱边在装配时造成划伤，同时降低应力集中风险。在盘体上表面均匀排布六个带中心通孔的圆柱形凸台，建模时先完成单个凸台的草图绘制，拉伸生成凸台实体后在其中心切除出贯通的安装孔，再通过圆周阵列命令，以基准轴线为阵列中心，将单个凸台与孔特征均匀阵列六份，保证六个凸台的中心距、角度偏差控制在合理公差范围内，确保装配时安装孔位能够精准对齐。凸台与盘体的衔接位置做圆角过渡处理，优化应力传递路径，避免压紧作业时衔接位置出现应力断裂。在六个凸台的中心间隙位置，设计有方形的减重与定位缺口，通过拉伸切除特征生成该结构，既可以减少零件整体用料、降低自重，也能作为装配时的周向定位结构，防止压盘在工作过程中出现周向转动偏移。材质设定上选择工程塑料材质进行渲染，赋予零件深灰色半哑光的塑料质感，调整材质的粗糙度、反光度参数，模拟工业常用增强尼龙材质的真实视觉效果，渲染时采用柔和的环境光搭配定向补光，清晰展现盘体的曲面过渡、凸台的柱面轮廓以及各结构的衔接细节，完整呈现零件的结构特征。设计过程中充分考量零件的工艺可行性，所有拔模角度、壁厚都符合注塑成型的工艺要求，各孔位的尺寸公差、位置公差均满足通用机械装配的精度标准，既保证压盘的压紧受力均匀性，也兼顾了零件加工生产的便捷性与装配使用的可靠性，能够适配多类需要多点定位压紧的工业装配场景。
