适配20mm管径单柱立式试管放置支架

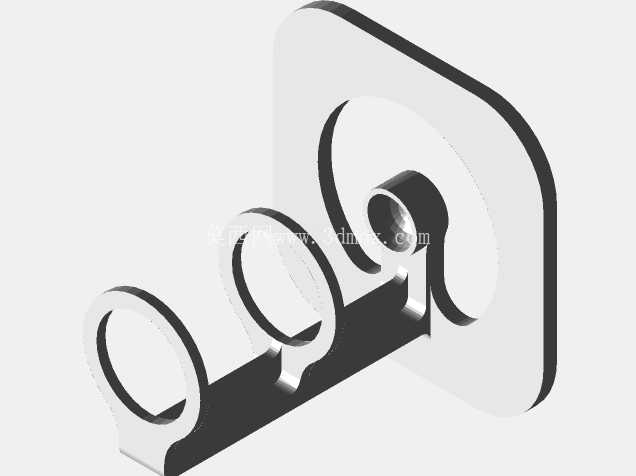

　　日常实验室液体取样、试样暂存环节里，敞口试管的直立放置一直是容易被忽略的细节，若直接平放在操作台，不仅容易滚落磕碰造成玻璃器皿破损，管内残留的试液还可能顺着管口流出污染台面，甚至腐蚀其他实验器具，这款单柱立式试管支架就是针对这类场景设计的专用放置工装。从结构设计逻辑来看，整体采用单立柱悬臂承载的布局，底座做了带圆角的类方形平板设计，底座中心预留了对应试管底部的承托凹位，凹位直径与适配试管的外径做了0.2mm的间隙配合，既可以让试管底部顺利落入定位，又不会因为间隙过大出现放置后倾斜晃荡的问题；底座上还开有大尺寸的镂空圆孔，一方面是为了减少整体耗材用量降低自重，另一方面在清洁支架的时候，洒落的试液、冲洗的水渍可以直接从镂空处漏下，不会在底座平面积液积灰，日常维护擦拭也更方便。

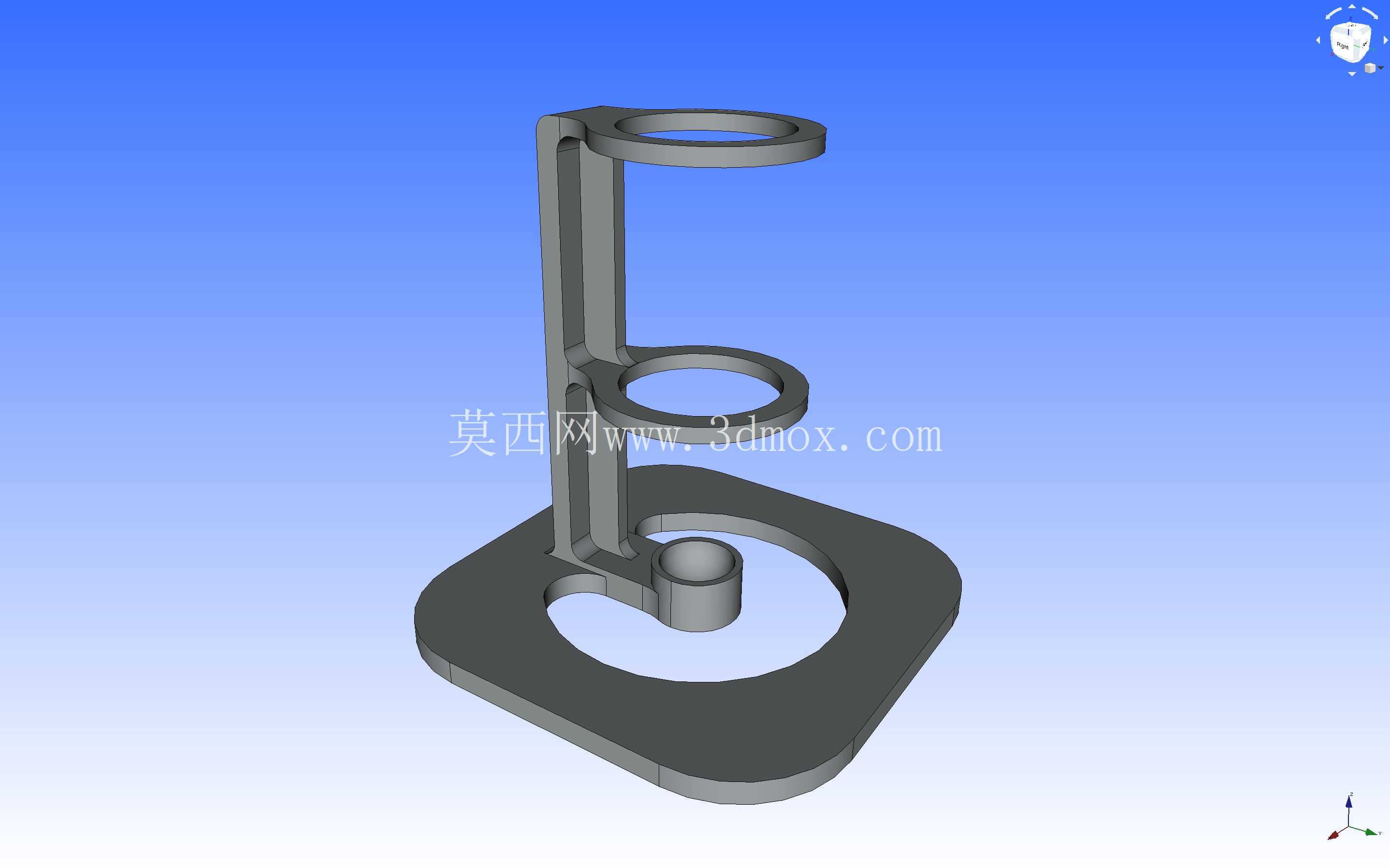

　　立柱部分采用变截面的加强筋结构，从底座向上延伸的过程中，在每一层放置环的连接位置都做了加厚过渡，避免长期使用后连接处出现应力断裂；三层放置环从上到下同轴布置，环的内径统一适配20mm外径的试管，最上层环距离底座承托位的高度，参考常规150mm长度试管的重心位置设置，让试管插入后重心落在两层环之间的区域，即使受到轻微的台面碰撞，试管也不会从支架中脱出。和常见的多排多孔试管架不同，这款单管支架的使用场景更灵活，不需要占用大面积的操作台空间，在滴定实验台边、通风橱内部的边角位置、临时取样的操作点位都可以放置，用来单支固定正在反应、等待观测或者待清洗的试管；安装边界上，整体底座的外接轮廓尺寸控制在极小范围内，不需要额外的固定件，依靠底座自身的重量就可以稳定放置在平整的实验台面上，若需要在倾斜的操作面板上使用，也可以在底座底部粘贴双面胶或者磁吸片完成临时固定，不会破坏原有台面的结构。

　　设计过程中特意规避了多余的突出结构，所有边角都做了R2以上的圆角处理，避免实验人员操作时被尖锐边角刮破手套或者划伤皮肤；放置环的内边缘也做了微小的倒角，试管插入的时候不会因为硬接触刮蹭试管外壁的刻度标识，长期使用也不会在环内壁积累难以清理的污渍。在实际使用中，这类单管支架还可以搭配不同的固定配件拓展用途，比如在立柱侧面加装小型的温度传感器固定夹，就可以在试管放置的同时监测试管内液体的温度，不需要额外搭建支架；如果需要批量放置同规格试管，也可以将多个同款支架并排固定在一条铝型材导轨上，快速组合成定制孔位数量的试管架，比固定孔数的成品试管架适配性更强，针对不同实验的试管排布需求可以灵活调整间距，避免试管之间靠太近造成交叉污染。

　　结构受力上，立柱与底座的连接位置做了一圈加厚的加强筋，即使频繁插拔试管，连接位置也不会出现开裂变形，放置环与立柱的连接采用一体化的结构设计，没有额外的拼接缝隙，不会残留实验试剂造成腐蚀，整体结构没有可拆卸的小零件，日常高压灭菌、超声清洗都不会出现零件脱落的问题，完全符合实验室器具的清洁使用要求。
