带M6螺纹M8规格D型卸扣结构设计

　　这款D型卸扣的设计，最初是针对户外轻载连接、小型吊装辅助以及潜水装备挂载场景做的适配，在做结构方案的时候，首先要平衡的是连接强度和自重的关系，毕竟不管是登山场景下的装备挂载，还是潜水作业时的配件固定，过重的连接件都会增加使用者的额外负担，而强度不足又会带来安全隐患。整体采用经典的D形环体搭配横销的结构，环体部分做了等截面圆弧过渡，没有尖锐的应力集中棱角，在受拉载荷的时候，力流可以顺着环体的圆弧轮廓均匀传递，不会在弯折位置出现应力突变导致的断裂风险。横销部分采用M8的主体直径，端部加工M6螺纹，这种设计是考虑到实际使用中的快速拆装需求，不需要完全将横销从环体中抽出，只需要拧开螺纹端的限位，就可以将卸扣挂入连接点位，再拧紧横销完成固定，相比传统的光销加开口销的固定方式，在轻载场景下的拆装效率要高很多，同时螺纹配合的预紧力也能避免横销在晃动过程中意外脱出。

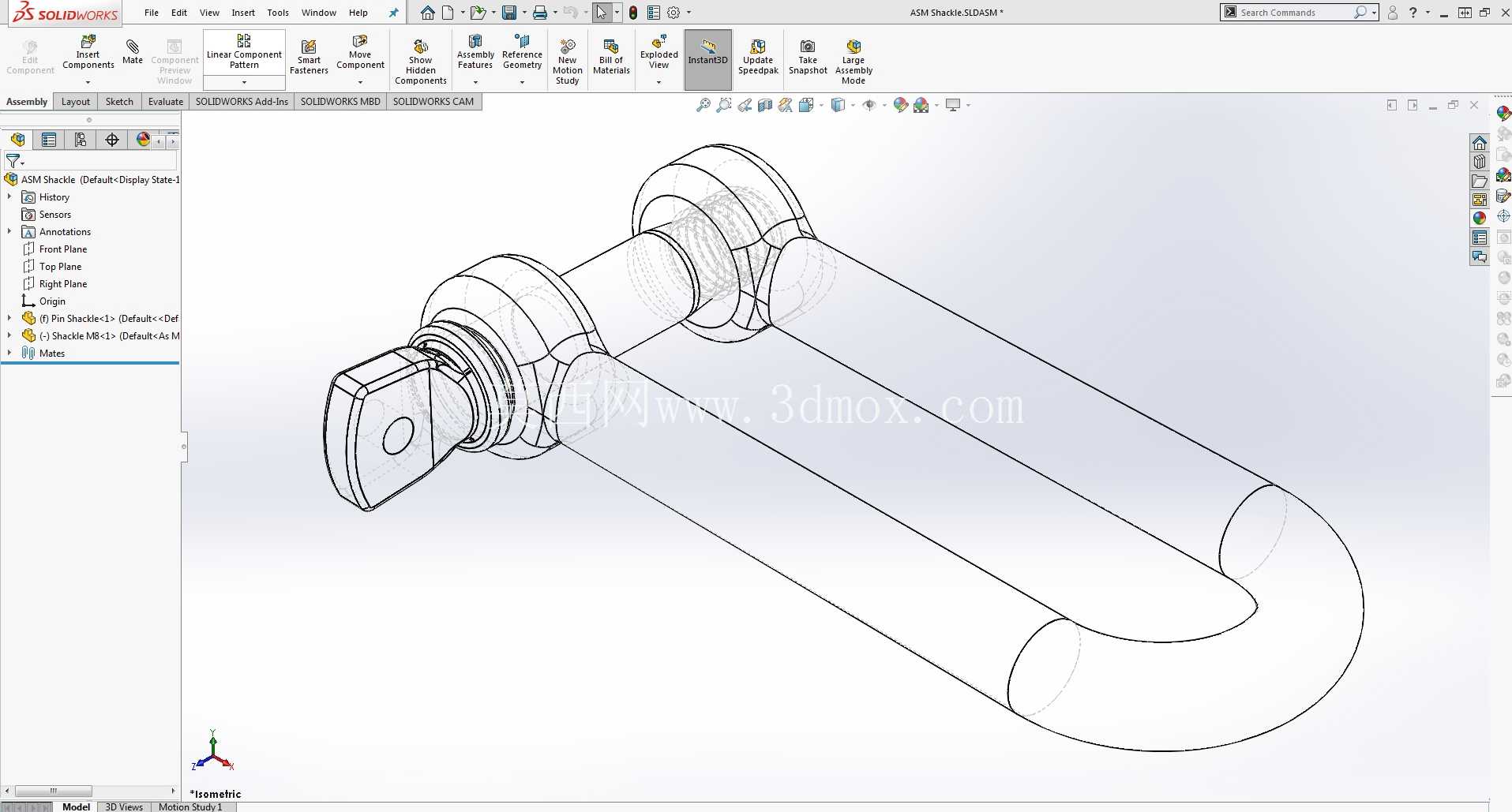

　　从安装边界来看，环体的内空尺寸刚好适配直径8mm以内的织带、绳索或者挂点孔位，横销的螺纹段长度控制在6mm，拧紧后螺纹端不会突出环体外侧太多，避免在使用过程中勾挂到其他装备或者线缆，环体的外侧圆弧做了R2的圆角处理，不管是和织带接触还是和金属挂点配合，都不会因为锐边切割织带纤维，也不会刮伤配套连接件的表面涂层。在做三维建模的时候，环体和横销的配合间隙控制在0.1mm，既保证横销可以顺畅转动，又不会因为间隙过大出现横向窜动，在承受冲击载荷的时候，配合面可以均匀受力，不会出现局部点蚀的情况。

　　实际应用中，这款卸扣除了登山、潜水场景的装备连接，还可以用在小型户外装备的临时固定、摄影器材的安全绳挂载、轻型吊装作业的辅助连接等场景，因为D型结构的受力特性，当载荷沿着环体对称轴线方向施加的时候，横销承受的剪切力和环体承受的拉应力可以达到最优的匹配状态，相比同规格的弓形卸扣，D型结构在直线受拉场景下的承载冗余量更高，同时整体外形更规整，收纳的时候不会占用过多空间。设计过程中特意将横销的头部做了滚花处理，在没有工具的情况下，使用者可以徒手拧紧横销，滚花的纹路深度控制在0.3mm，既保证足够的摩擦力，又不会因为纹路过深硌手，同时横销头部的端面做了一字槽的备用结构，当螺纹配合过紧徒手无法拧开的时候，可以用硬币或者一字螺丝刀辅助拧开，兼顾了无工具操作和应急操作的需求。

　　环体的截面采用圆形截面，相比矩形截面的卸扣，圆形截面和绳索、织带的接触面积更大，在受拉的时候可以降低对连接辅件的压强，避免绳索被局部剪切断裂，同时圆形截面的环体在加工的时候也更容易保证尺寸一致性，不管是采用锻造后机加工还是棒料弯制成型，都能比较好的控制形位公差，横销的螺纹部分采用普通粗牙螺纹，螺距1mm，这种螺纹的自锁性比较好，在频繁晃动的使用场景下不容易出现松脱，不需要额外添加防松垫片就可以满足轻载场景的防松需求。在建模的时候，特意对环体的弯折位置做了有限元校核，当施加额定载荷的时候，弯折位置的最大应力出现在环体内侧圆弧处，应力值远低于常用五金钢材的屈服强度，留有足够的安全冗余，即使出现短时的过载冲击，也不会出现突然断裂的情况，首先发生的是塑性变形，可以给使用者足够的预警时间。
