两片式可拼接预紧夹持夹结构设计

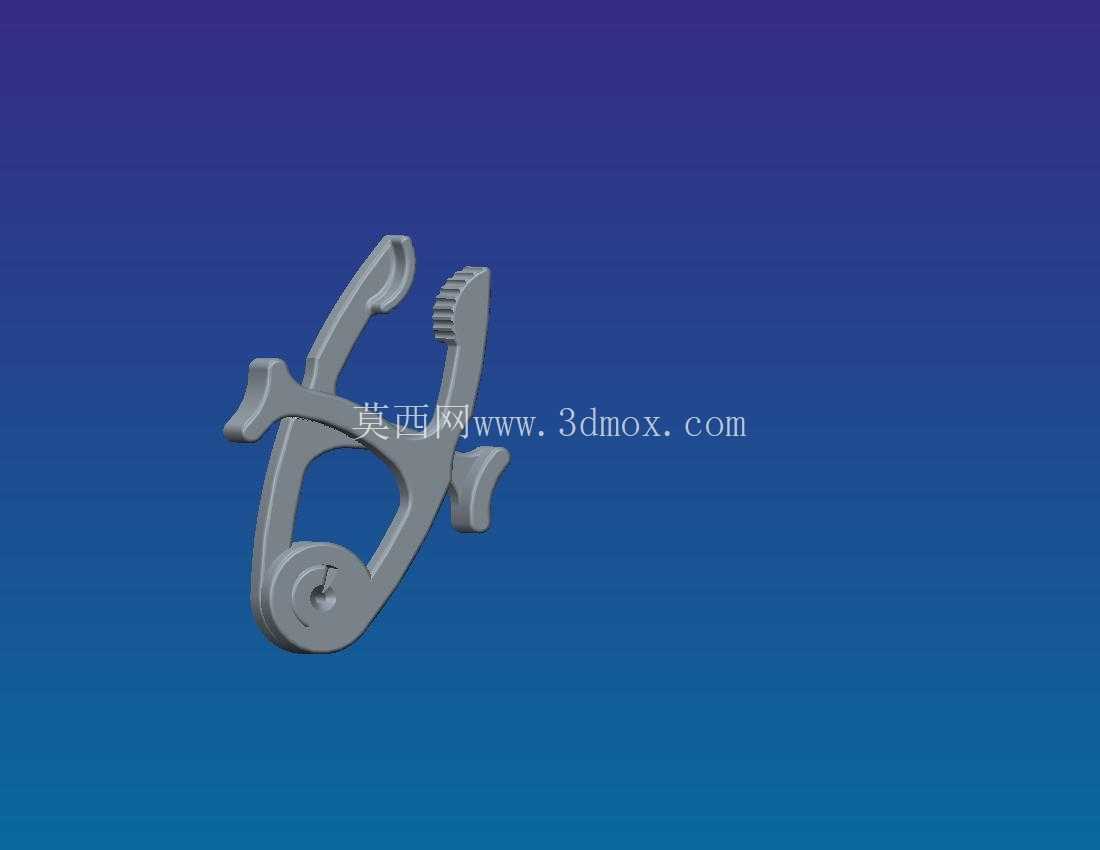

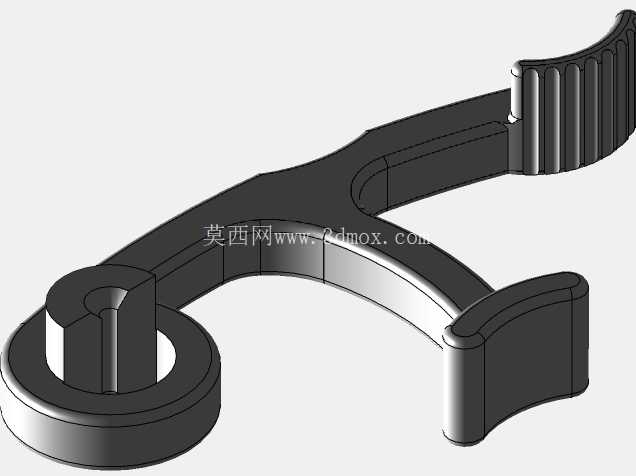

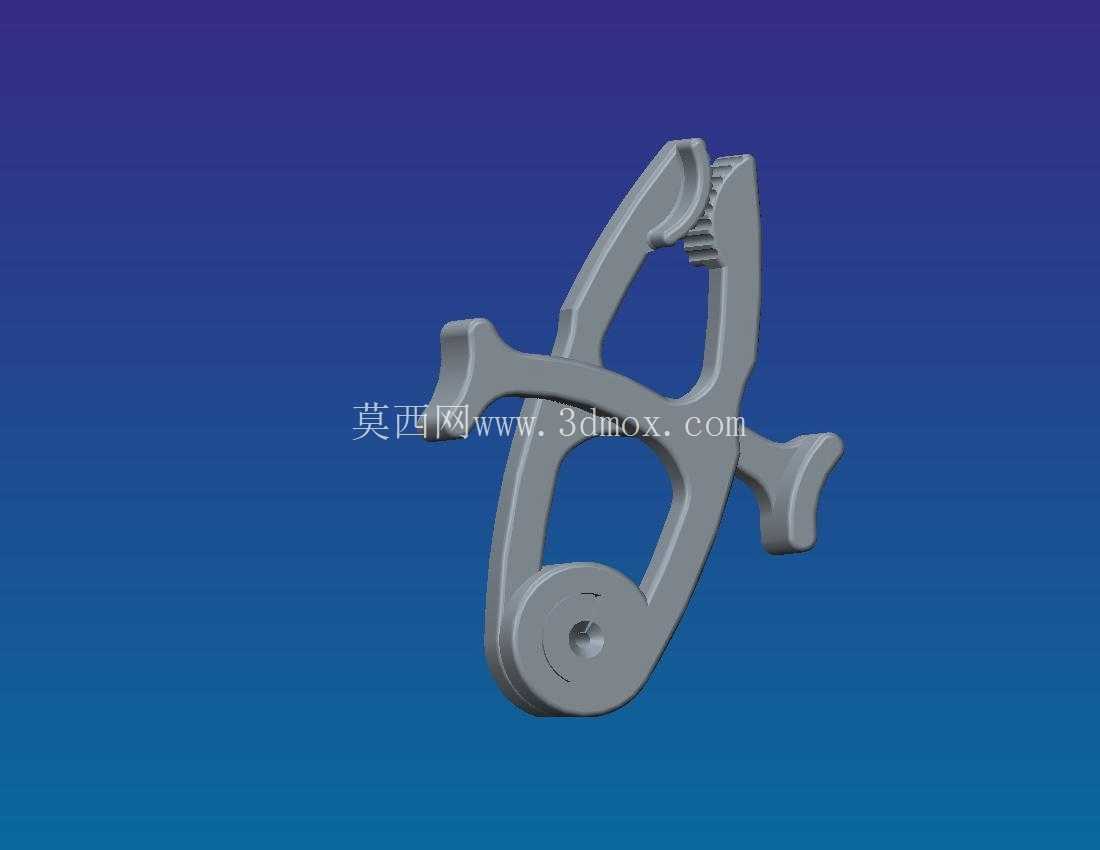

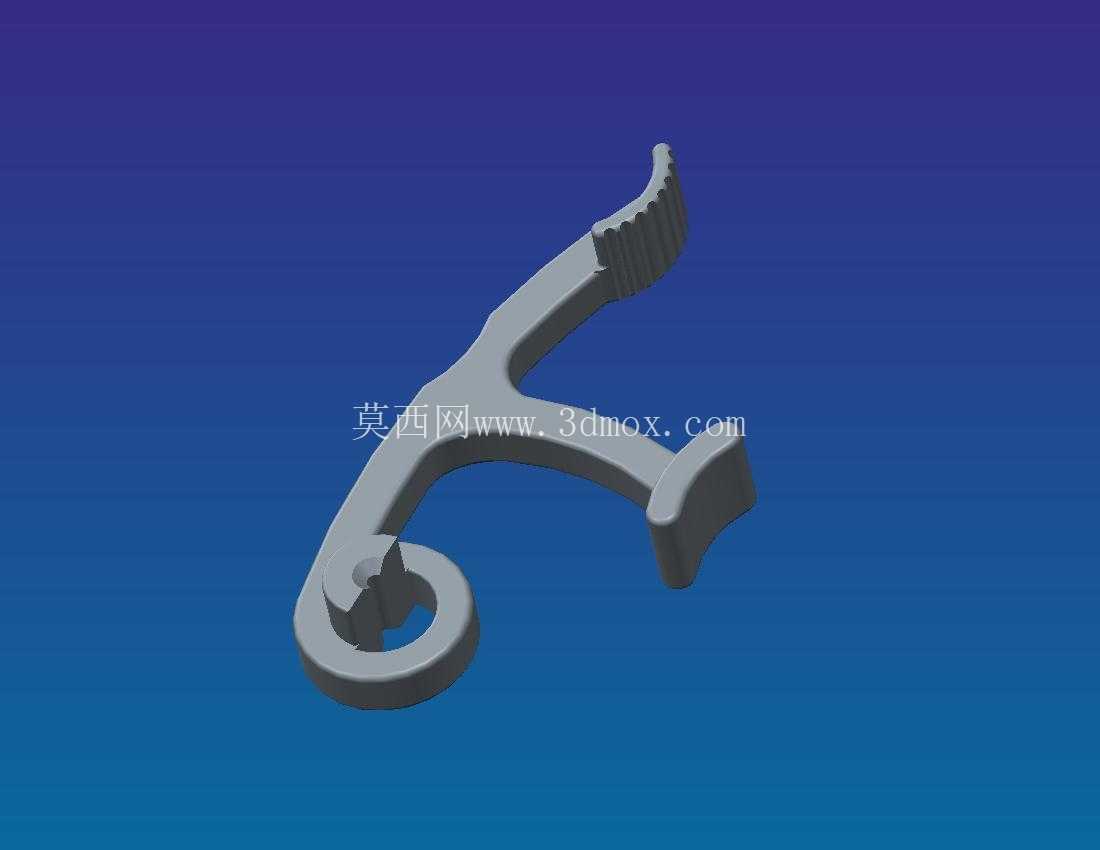

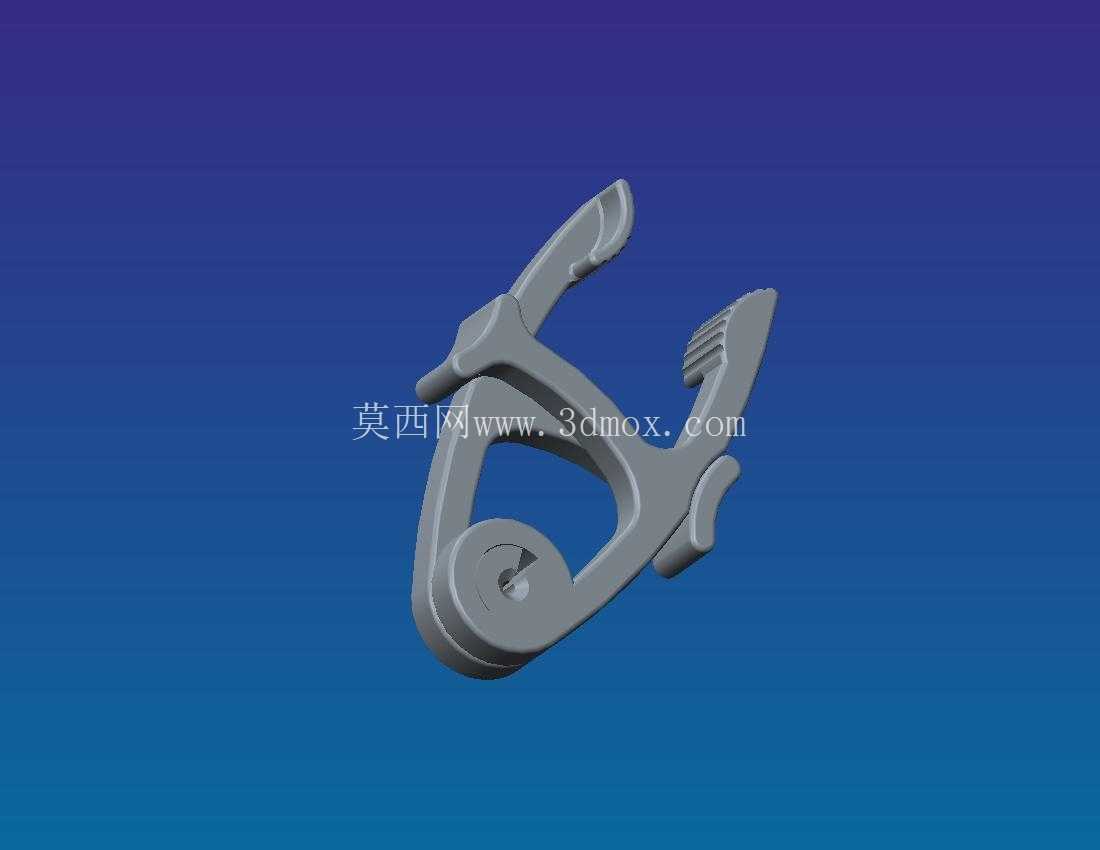

　　日常工装夹具设计、小型设备装夹定位场景里，这类两片式拼接夹持结构的应用覆盖范围极广，小到电子元器件焊接工位的线材临时固定，大到户外管线架设时的薄壁管定位、木工加工时的小件快速压紧，都能见到同原理结构的身影。和常见的一体成型弹簧夹不同，这款夹持结构采用分体式拼接设计，两个夹体通过端部的枢轴结构实现开合动作，枢轴位置预留了标准沉头螺钉安装位，适配M3规格沉头螺钉完成最终锁止，既可以通过调整螺钉的旋入深度控制夹持预紧力的大小，也能在夹体磨损后单独更换单片夹体，降低工装维护的物料成本。

　　从实际使用的工况需求出发，这款夹的设计逻辑完全围绕快速装夹、稳定夹持两个核心目标展开：夹体的握持端做了加宽的翼型结构，操作人员单手捏合即可完成夹体的张开动作，不需要额外借助工具就能实现快速开合，适配高频次装拆的流水线工位使用需求；夹持端内侧做了细密的齿形防滑结构，齿形的倾斜方向与夹体施力方向相反，当夹体夹紧工件时，齿尖会嵌入工件表面的微观凹凸结构，即便工件表面存在轻微的油污或者氧化层，也不会出现夹持打滑、工件移位的问题，针对圆形管件、方形型材、扁平板材等不同截面的工件，都能提供足够的夹持摩擦力。

　　结构细节上，夹体的中部做了镂空的减重设计，在保证夹体整体结构强度的前提下，尽可能降低夹体自身重量，即便是用在需要频繁移动的便携工装、临时固定场景里，也不会因为夹体自重过大带来额外的负载。夹体的开合角度做了限位设计，最大张开角度控制在35度以内，既可以满足常规厚度工件的夹持需求，也能避免开合角度过大导致枢轴位置的应力集中，延长夹体的疲劳使用寿命。枢轴位置的安装孔做了沉头处理，M3沉头螺钉安装完成后，螺钉头部完全没入夹体表面，不会出现突出的棱角刮擦工件或者操作人员手部的问题，符合工装夹具的安全设计要求。

　　安装边界层面，这款夹闭合状态下的整体轮廓尺寸控制在小型手持夹具的常规范围内，夹持端的最大开口距离可以覆盖0到18毫米厚度的工件，不管是单层的薄钣金件、多层叠放的绝缘垫片，还是直径15毫米以内的圆形管线，都能实现稳定夹持。夹体的两个外侧平面做了平整化处理，需要将夹体固定在工装基板上时，可以直接通过外侧平面定位，不需要额外加工定位面，也可以根据使用需求在翼型位置加装辅助压块，拓展夹持的接触面积，避免软质工件被夹伤变形。

　　和市面上常见的扭簧式夹持夹相比，这款结构没有内置扭簧，预紧力完全通过M3沉头螺钉的锁紧力矩提供，不存在扭簧疲劳失效导致夹持力下降的问题，在需要长期保持夹持状态的场景下，比如户外长期固定的管线、设备内部长期定位的线束，这种结构的夹持稳定性更有优势，不会因为长时间使用出现夹体松脱的问题。同时分体式的结构也方便根据使用场景更换不同材质的夹体，比如需要防静电的工位可以选用POM材质加工夹体，需要高强度夹持的场景可以选用弹簧钢或者不锈钢材质加工，不需要调整整体结构尺寸就能适配不同的工况需求。

　　在实际建模过程中，这类夹持件的结构重点在于枢轴位置的配合间隙控制，两个夹体的枢轴孔同轴度公差需要控制在0.02毫米以内，才能保证开合动作顺畅无卡滞，夹持端的齿形角度需要经过反复校核，保证夹紧时齿面与工件表面的接触应力均匀，不会出现局部应力过大夹伤工件或者齿尖崩断的问题。夹体的壁厚过渡位置全部做了圆角处理，避免热处理或者受力时出现应力集中导致的开裂问题，翼型握持位置的表面做了微弧处理，贴合操作人员手指的握持曲线，长时间使用也不会出现硌手的问题。
