3D打印机Z轴步进电机可压式奥尔德姆联轴器

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1129805
  • 3D打印机Z轴步进电机可压式奥尔德姆联轴器
  • 3D打印机Z轴步进电机可压式奥尔德姆联轴器
  • 3D打印机Z轴步进电机可压式奥尔德姆联轴器
  • 3D打印机Z轴步进电机可压式奥尔德姆联轴器
  • 3D打印机Z轴步进电机可压式奥尔德姆联轴器
  • 3D打印机Z轴步进电机可压式奥尔德姆联轴器
  • 3D打印机Z轴步进电机可压式奥尔德姆联轴器
  • 3D打印机Z轴步进电机可压式奥尔德姆联轴器

做桌面级FDM3D打印机结构调试的工程师都清楚,Z轴传动的偏心问题是影响层纹表现的核心因素之一,常规刚性联轴器一旦出现电机轴与丝杆的同轴度偏差,轻则导致Z轴运行卡顿、层纹错位,重则会加大步进电机负载,引发丢步、层厚偏移甚至丝杆磨损的问题,这款可压式奥尔德姆联轴器正是针对这类场景设计的传动连接件。

从实际应用场景来看,这类联轴器主要适配Ultimaker结构的桌面3D打印机Z轴传动链路,安装在步进电机输出轴与Z向传动丝杆的衔接位置,区别于传统的十字滑块联轴器,这款结构做了压合式的改良,中间的滑动凸台与两侧的半联轴器卡槽采用间隙配合设计,允许存在一定范围内的径向、角向以及轴向偏差补偿量,不需要在装配时反复打表校准同轴度,就能抵消电机安装座加工误差、丝杆安装垂直度偏差带来的传动别劲问题,大幅降低装配调试的难度。

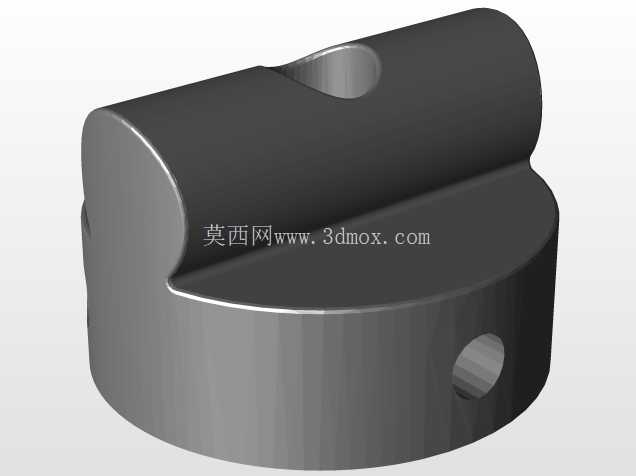

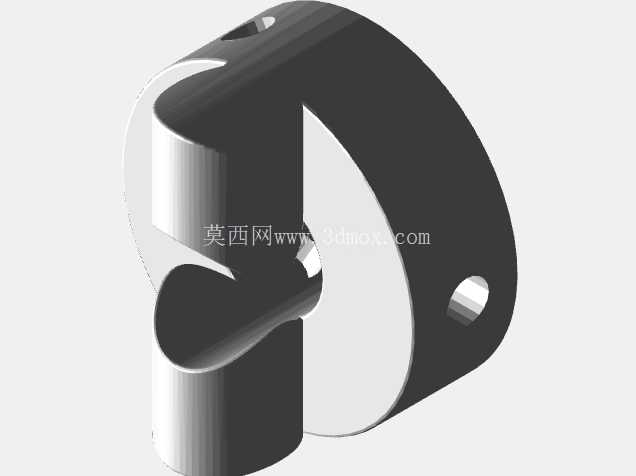

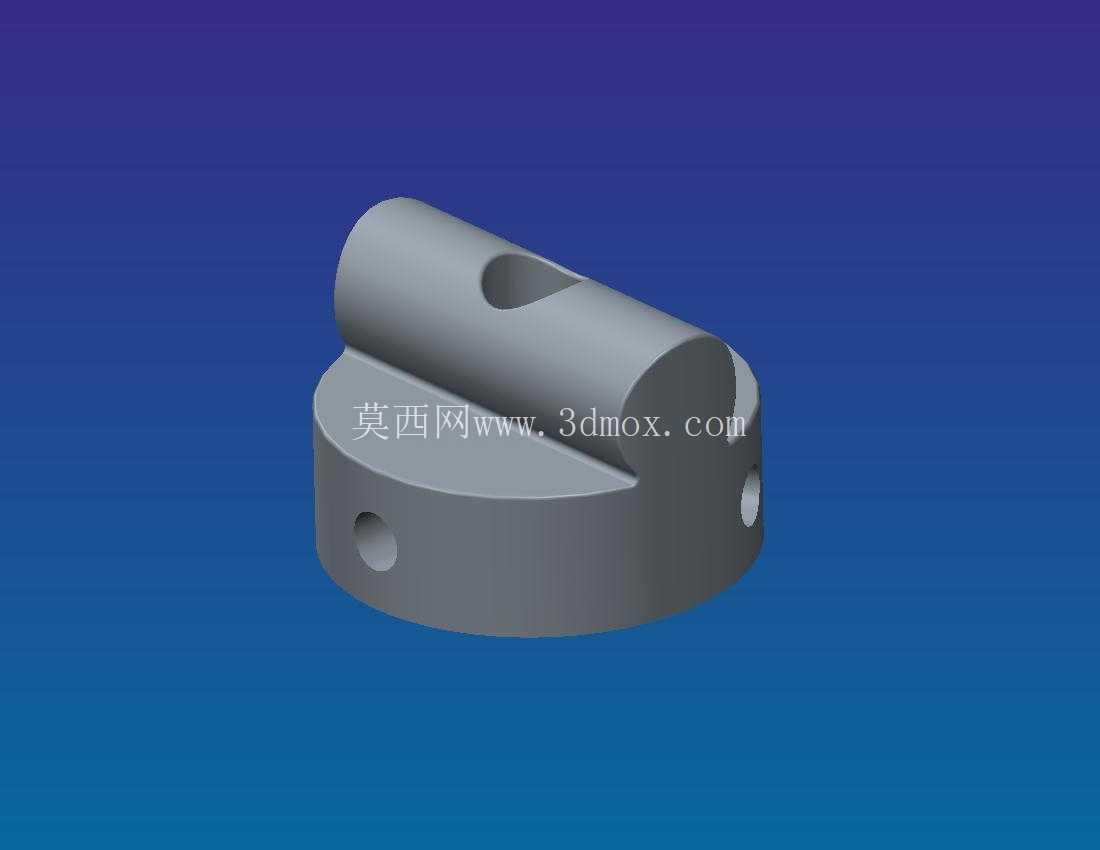

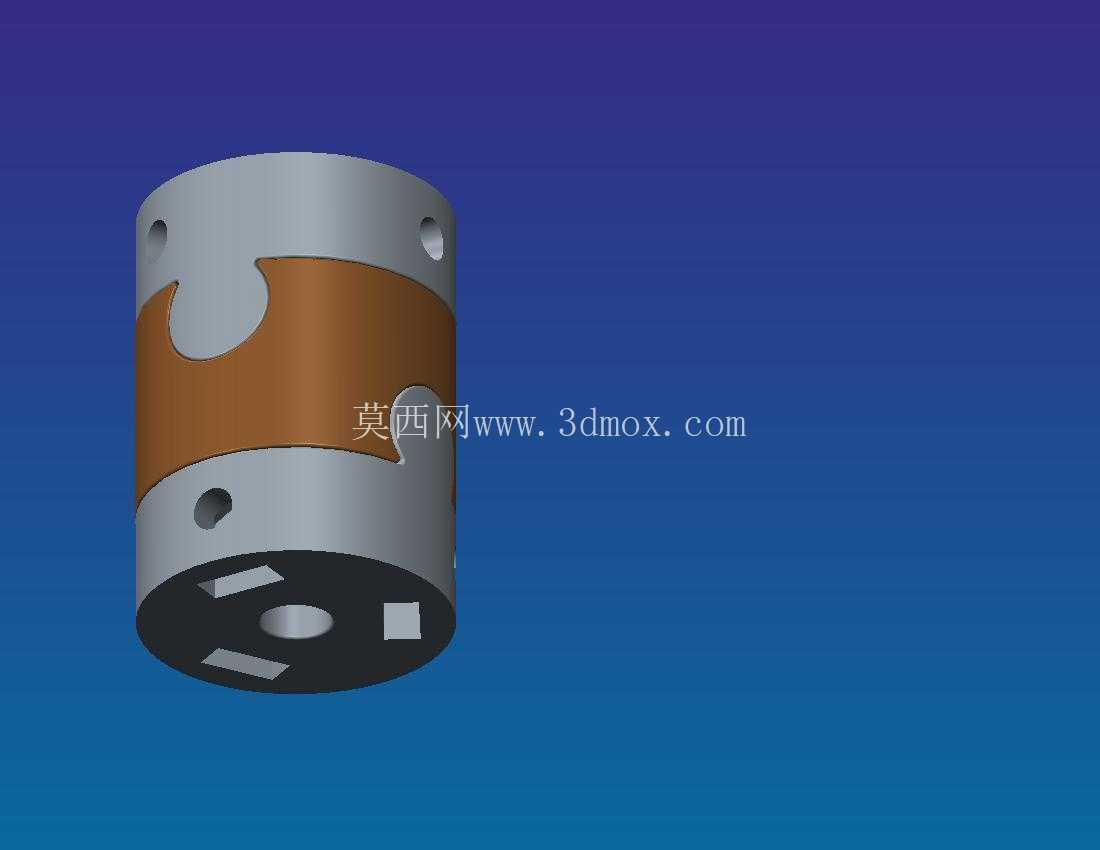

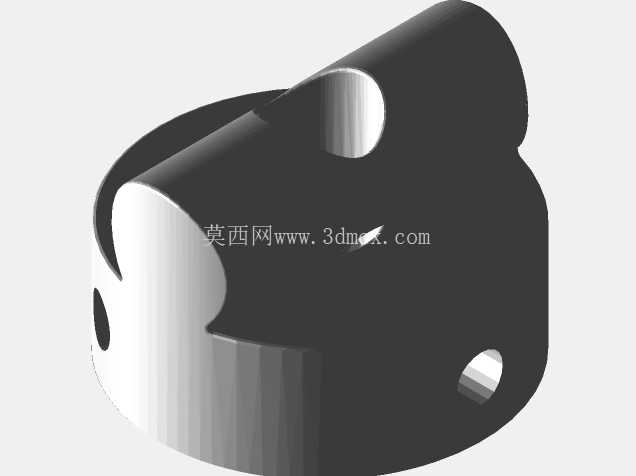

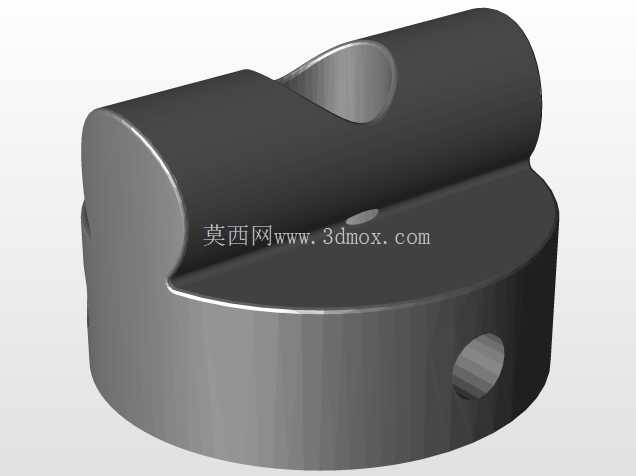

从功能特性上看,这款联轴器采用分体式的三瓣结构,两侧的半联轴器分别对应电机轴与丝杆的安装孔位,孔位做了贯通式设计,侧面预留了紧定螺丝的安装位,安装时不需要完全拆解Z轴传动结构,只需要松开原有连接件,将两个半联轴器分别套入对应轴位锁紧,再将中间的滑动块卡入两侧的卡槽即可完成装配,后期维护更换的效率比传统一体式联轴器高很多。中间的滑动接触面做了圆弧过渡处理,滑动过程中不会出现卡滞死角,传动过程中可以自动补偿两轴之间的偏心量,不会把径向载荷传递到电机轴承与丝杆支撑轴承上,能有效延长传动部件的使用寿命,同时降低Z轴运行过程中的传动噪音,避免因为偏心带来的Z轴上下运动顿挫,提升打印件的层表面质量。

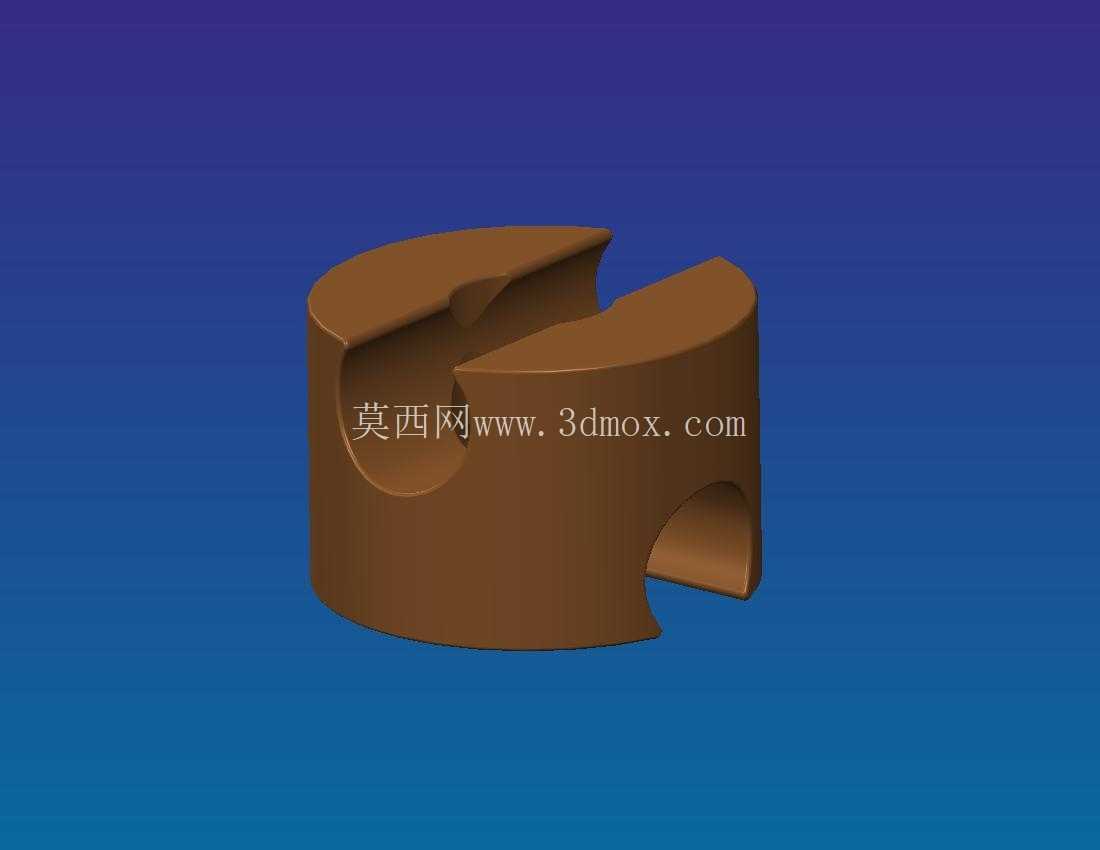

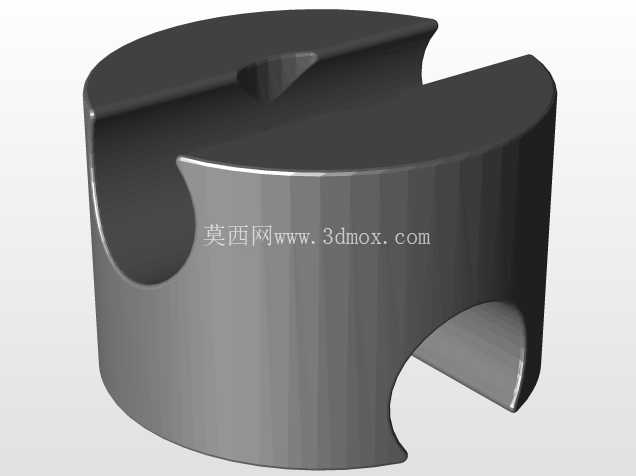

设计思路上,这款结构没有采用传统奥尔德姆联轴器的圆盘式中间盘结构,而是做了圆柱式的整体外形,中间的滑动卡槽直接在圆柱本体上铣削成型,两个卡槽呈90度垂直分布,分别卡入两侧半联轴器的凸台,滑动行程预留了足够的补偿余量,即使两轴存在0.5mm以内的径向偏差,也能通过中间块的滑动完全抵消,不会出现传动卡死的问题。整体结构没有多余的突出结构,安装后不会和周边的Z轴型材框架、限位开关结构产生干涉,适配市面上多数2020、2040型材搭建的3D打印机Z轴安装空间。

从安装边界与尺寸适配来看,这款联轴器的整体外径适配常规42步进电机的安装端面尺寸,不会超出电机外径范围,轴向总长度控制在紧凑区间内,不需要额外加大Z轴电机与丝杆之间的安装间距,原有安装刚性联轴器的机型可以直接替换,不需要修改安装座的孔位或者调整丝杆的固定高度。两侧的轴孔可以适配常见的5mm步进电机轴与8mmT型丝杆、滚珠丝杆的轴径,紧定螺丝采用标准M3规格,装配时用常规内六角扳手即可完成锁紧,不需要特殊工具。滑动配合面的间隙控制在合理范围,既不会因为间隙过大导致传动回程误差,也不会因为间隙过小出现滑动卡滞,传动过程中扭矩传递稳定,完全能满足Z轴低速大扭矩的传动需求,不会出现打滑丢步的问题。

实际装配过程中需要注意,两个半联轴器的凸台与中间块的卡槽要保持清洁,避免进入打印耗材碎屑、灰尘导致滑动阻力变大,定期可以添加少量润滑脂降低滑动磨损,长期使用后如果出现磨损间隙过大的情况,只需要单独更换中间的滑动块即可,不需要整体更换联轴器,能降低后期的维护成本。这类结构除了应用在3D打印机Z轴之外,也可以适配其他小扭矩传动、存在安装同轴度偏差的低速传动场景,比如小型自动化设备的进给轴、桌面级雕刻机的传动链路等,只要扭矩负载在结构承受范围内,都能起到很好的偏心补偿作用,降低装配精度要求,提升传动稳定性。
