FDM打印车库门替换把手结构设计

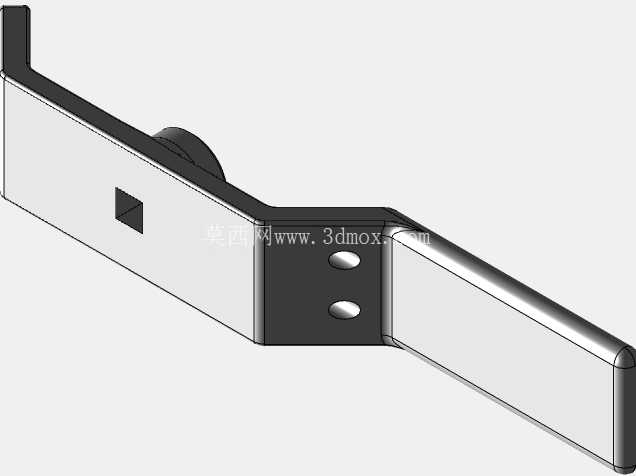

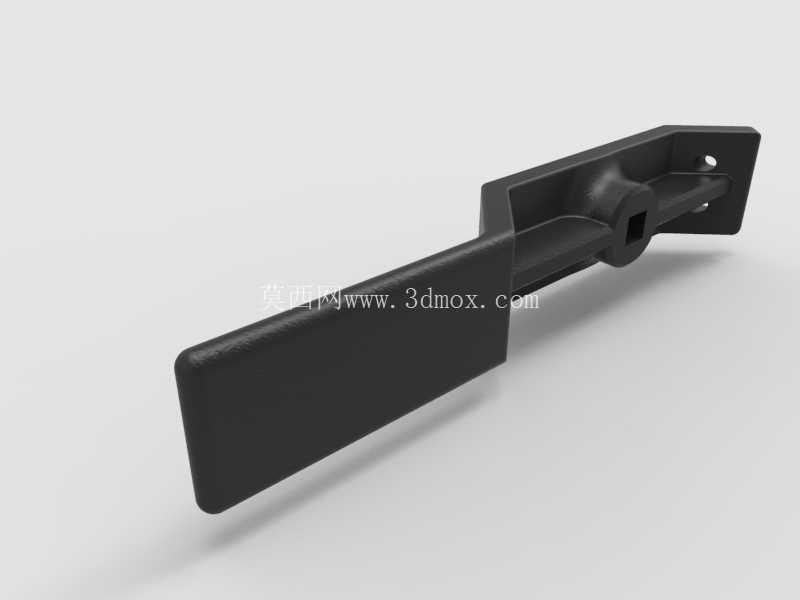

　　安装基座部分设置了与传动方轴匹配的方形通孔，方孔周边做了加厚的环形加强筋，避免扭转力矩集中在孔位边缘导致开裂，基座两端预留了两个沉头安装孔，用于和门体内部的传动固定板锁紧，沉孔深度刚好覆盖标准盘头螺丝的头部，安装后螺丝端面不会突出基座表面，避免启闭过程中剐蹭门体内侧的钣金或密封胶条。设计阶段特意规避了传统金属把手的薄板弯折结构，所有转角位置都做了R2以上的圆角过渡，既适配FDM3D打印的工艺特性，避免打印过程中出现翘曲、层间结合力不足的问题，也能从结构上消除应力集中点，让打印件的层间受力方向与主要承受的扭转、拉伸载荷方向匹配，最大化发挥熔融沉积成型件的力学性能。日常民用车库的启闭操作中，金属薄板冲压成型的原配把手长期受交变拉扭载荷、户外温湿度变化影响，极易出现根部应力断裂、安装孔位滑丝的问题，多数故障把手仅需更换操作端构件即可恢复门体启闭功能，无需整体更换锁具传动机构，这类替换件的结构设计直接决定了维修成本与后续使用寿命。这款替换把手采用一体化结构设计，整体为长条形操作臂加安装基座的组合构型，操作臂表面做了平面防滑处理，没有额外的凸起纹路，依靠平整的大接触面分散手部施力的压强，冬季戴厚手套操作时也能稳定发力，不会出现滑脱问题。

　　安装边界上，基座的整体厚度控制在12mm以内，适配市面上主流翻板车库门、上滑式车库门的内侧安装间隙，不需要额外对门体钣金做切割打磨，直接替换原有断裂的金属把手即可完成装配；操作臂的长度设置为120mm，力臂长度比原配金属把手长15%，操作时所需的握持力更小，老人或手部力量不足的使用者也能轻松扳动解锁。基座上预留的穿线孔位，可兼容门体状态感应开关的信号线走线，不需要额外在门体上开孔布线，安装时可直接将原有信号线从孔位中穿出，连接到感应开关端子上即可，不会破坏原有门体的线路布局。

　　从实际使用场景来看，这类打印替换件主要针对家用车库、小型商用车库的应急维修场景，当原配金属把手断裂又找不到同型号原厂配件时，可直接通过FDM打印机快速制作完成替换，材料可选用PETG或ABS工程塑料，抗紫外线能力与耐候性优于普通PLA材料，户外环境下长期使用不会出现快速脆化问题。结构受力层面，操作臂与基座连接的位置做了渐变式加厚处理，从操作臂端部的5mm厚度逐步过渡到基座位置的10mm厚度，模拟了铸件的等强度设计思路，让扳动把手时的应力沿着臂身均匀分散，不会在连接根部出现应力峰值，反复扳动上万次也不会出现疲劳断裂。

　　安装孔位的中心距严格匹配通用车库门锁具的安装尺寸，孔位周边做了2mm厚的凸台加强，锁紧螺丝时不会因为压力过大导致基座开裂，方形传动孔的尺寸公差控制在H7级别，与标准8mm传动方轴配合时不会出现旷量，扳动把手时的传动行程精准，不会因为间隙过大导致锁舌解锁不到位。整个构件没有需要后续二次加工的支撑结构，打印时可直接将基座平面朝下放置在打印平台上，不需要添加额外支撑，打印完成后去除少量毛边即可直接安装使用，打印耗时控制在2小时以内，单构件材料重量不到50克，制作成本远低于采购原厂金属配件的成本。实际装配测试中，该把手可承受超过150N的扳动力，完全满足车库门解锁所需的操作力矩要求，表面哑光质感与多数车库门的黑色喷塑外观匹配度较高，不会出现替换件与原门体风格突兀的问题。针对户外使用的需求，结构设计时没有设置容易积水的凹槽，所有表面都做了1度左右的拔模斜度，雨天落在把手上的雨水可自然顺着斜面流下，不会在构件表面积水导致结冰或长期浸泡加速材料老化。
