五吨级手拉葫芦配套框架升降装置

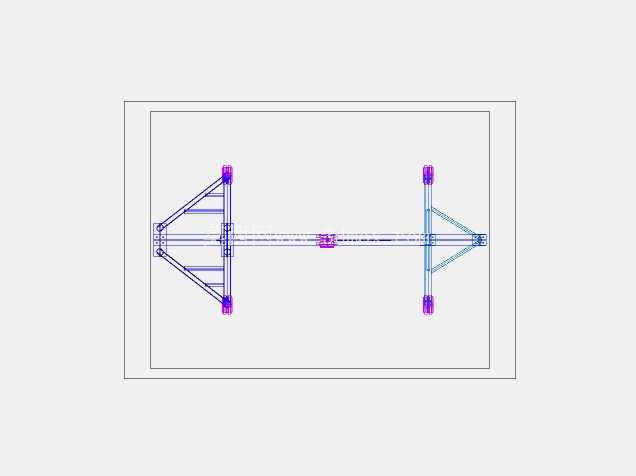

　　在中小型设备检修、厂区重物移位、仓储重型物料上下架这类没有大型起重设备覆盖的作业场景里，这类框架升降装置是非常实用的现场作业辅具，它不需要外接动力源，完全适配5吨级手拉葫芦与齿轮履带的配套使用逻辑，能在狭窄作业空间内完成稳定的垂直载荷提升作业。从结构设计逻辑来看，整套装置采用对称式桁架框架布局，左右两侧设置垂直承载立柱，立柱上下端配置带限位结构的导向轮组，轮组采用耐磨材质嵌件，既可以沿着配套的履带导向轨做顺畅的垂直滑动，又能在升降过程中限制框架的横向窜动，避免载荷偏移带来的卡滞甚至侧翻风险。框架中部设置横向连接横梁，横梁上预留了手拉葫芦的挂载点位，点位做了加厚补强处理，能均匀分散5吨额定载荷下的集中应力，避免横梁局部变形。

　　前端的三角斜撑结构是整个框架的受力强化核心，斜撑从立柱上下端向中部挂载点延伸，形成稳定的三角受力结构，把挂载点的垂直载荷拆分传递到两侧立柱上，让整个框架的受力路径更短更直接，减少不必要的结构冗余重量。在实际作业过程中，这套装置不需要复杂的预埋固定，只需要将配套的齿轮履带垂直固定在作业面的刚性支撑结构上，把框架的导向轮组卡入履带的导向槽内，再将手拉葫芦挂接在框架中部的挂载位，葫芦吊钩连接待提升的重物，通过拉动手拉葫芦的链条，就能带动整个框架沿着履带做垂直升降，齿轮履带的啮合结构可以实现任意位置的自锁，不会出现载荷下坠的风险，相比单独使用手拉葫芦悬空吊装，这种带导向框架的结构能把重物的摆动量控制在极小范围内，尤其适合需要精准对位的设备安装、重型部件检修移位作业。

　　从安装边界来看，整套框架的横向跨度适配常规5吨级重物的挂载宽度，不会因为跨度过大导致立柱受额外弯矩，垂直方向的行程可以根据实际作业需求搭配对应长度的齿轮履带，导向轮组的安装尺寸预留了常规履带的适配公差，不需要现场二次加工就能完成装配。设计过程中特意规避了复杂的异形结构，所有承载杆件都采用标准型材拼接，焊接位置都做了应力释放处理，避免长期受载后出现焊接部位开裂的问题，立柱端部的限位块可以防止框架升降超出行程后脱轨，即使操作时出现过拉情况，也能通过机械硬限位挡住框架，保障作业安全。

　　在日常厂区的机泵检修作业中，这类装置可以用来提升重型泵体、电机部件，不需要调用大型汽车吊，作业准备时间短，对作业空间的要求低；在仓储场景里，可以配合固定轨道完成重型货位的物料上下架，相比叉车作业，垂直提升的对位精度更高，不会碰损周边货物；在小型设备安装现场，也可以用来完成重型主机部件的垂直就位，作业过程中载荷始终沿着导向轨垂直运动，操作人员只需要控制手拉葫芦的链条，不需要额外扶持重物对位，能有效降低作业人员的劳动强度，也减少重物摆动带来的安全隐患。整套结构没有易损的复杂传动部件，日常维护只需要定期检查导向轮的磨损情况、焊接部位的形变情况，以及挂载点位的磨损量，维护成本极低，非常适合零散、高频的重型小件垂直提升作业场景。
