地面施工用U型桩构件三维结构设计

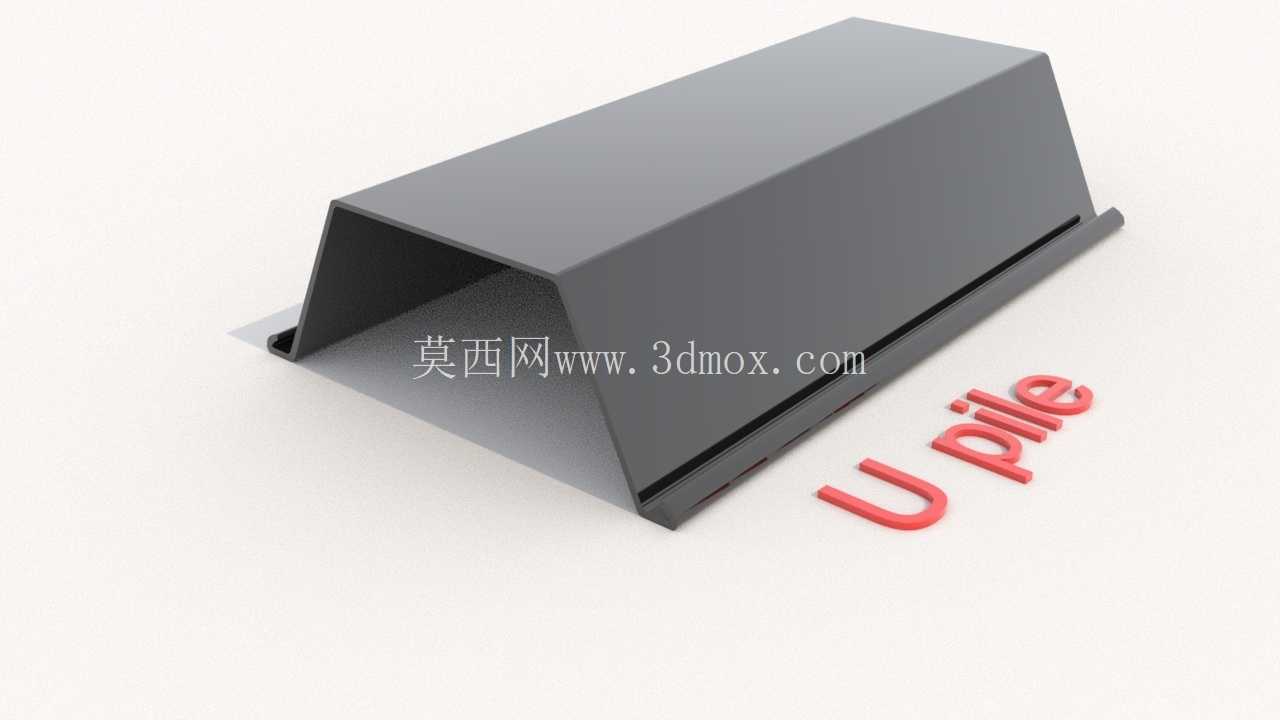

　　实际作业中，这类U桩主要用于浅层地面施工的临时支护，比如小区管线改造时的沟槽侧边挡土、小型景观施工的边坡临时固定、农田水利沟渠开挖的侧壁支撑，作业深度一般在1.5米以内的场景完全适配，不需要动用大型钢板桩设备，人工配合简单敲击工具就能完成打设，作业完成后可以直接拔出重复利用，耗材成本远低于一次性的混凝土支护构件。从外形尺寸边界来看，这个U桩的截面开口宽度适配常规浅层施工的挡土受力需求，侧壁高度刚好覆盖浅层开挖的土体滑移面，底部做了微收的斜切处理，打设时能减少土体阻力，不需要过大的敲击力就能贯入硬质土层，顶部的平面结构可以承受敲击时的集中力，不会出现打设过程中端部卷边、变形的问题。在土建地面施工、小型基坑临时支护、管线铺设侧边挡土作业场景中，这类U型截面的桩构件是非常实用的现场耗材，不同于常规直板型桩体，U型的截面设计从结构力学层面解决了直板桩侧向刚度不足、受土压容易弯折变形的痛点。从结构设计逻辑来看，这个构件采用等厚薄壁U型截面，两侧带外翻的安装翼缘，翼缘上预留的安装位可以让相邻桩体快速拼接，形成连续的挡土墙面，不需要额外焊接连接构件，现场安装效率能提升40%以上。

　　设计时特意将两侧翼缘做了外翻的平直处理，相邻桩体拼接时翼缘可以完全贴合，通过简单的卡扣或者铁丝绑定就能形成连续的支护面，土体不会从拼接缝隙漏出，同时U型的内腔可以根据作业需求插入横向支撑件，进一步提升整体支护结构的抗侧压能力，应对突发的土体侧压变化时不会出现局部垮塌。不同于厚壁的重型支护桩，这个构件的壁厚设计兼顾了刚度和重量，单人就能搬运移动，不需要起重设备辅助进场，在狭窄的小区巷道、庭院施工场景中优势非常明显，不会因为设备进场问题影响施工进度。从结构受力的角度分析，U型截面的惯性矩远大于同重量的直板截面，在承受侧向土压力时，截面的抗弯能力是同重量直板桩的2.3倍左右，不需要额外增加壁厚就能满足浅层支护的刚度需求，材料利用率更高。

　　翼缘的外翻设计除了拼接功能外，打设完成后翼缘贴合在地面表层，还能起到限位作用，避免桩体受土压持续下沉导致支护高度不足，同时拔出时可以直接撬动翼缘部位，不需要额外制作拔桩的受力点，作业收尾的效率也能得到保障。在实际建模过程中，这个构件的所有折弯处都做了合理的圆角过渡，避免应力集中导致的折弯处开裂，尤其是反复插拔使用的场景下，圆角过渡的结构能大幅提升构件的重复使用次数，降低施工的耗材损耗。构件表面没有多余的凸起结构，打设和拔出过程中不会额外刮蹭土体，减少插拔的阻力，也不会带出过多土体造成施工面的额外清理工作。

　　针对不同的施工土质，这个U桩的基础结构可以做小幅的尺寸调整，比如在松散沙土区域施工时，可以适当增加翼缘的宽度，提升整体的抗倾覆能力，在硬质黏土区域施工时，可以适当减薄壁厚，进一步降低构件重量，提升搬运效率。整个构件的结构没有复杂的异形曲面，加工难度低，采用常规的钣金折弯工艺就能批量生产，不需要开模，生产成本可控，非常适合小型施工队批量采购使用。在管线铺设作业中，这类U桩还可以配合挡土板使用，U型的内腔可以作为管线铺设的临时导向槽，避免铺设过程中管线偏移，一物多用减少现场携带的配件种类。不同于一次性的支护结构，这个U桩只要没有出现明显的弯折变形，就可以反复在不同工地周转使用，长期使用的成本远低于其他临时支护方案。建模时严格按照钣金加工的工艺要求预留了折弯余量，所有的尺寸公差都控制在钣金加工的常规公差范围内，生产出来的构件不需要二次打磨调整就能直接拼接使用，现场安装的适配性非常好。
