新型C型互锁钢板桩结构设计方案

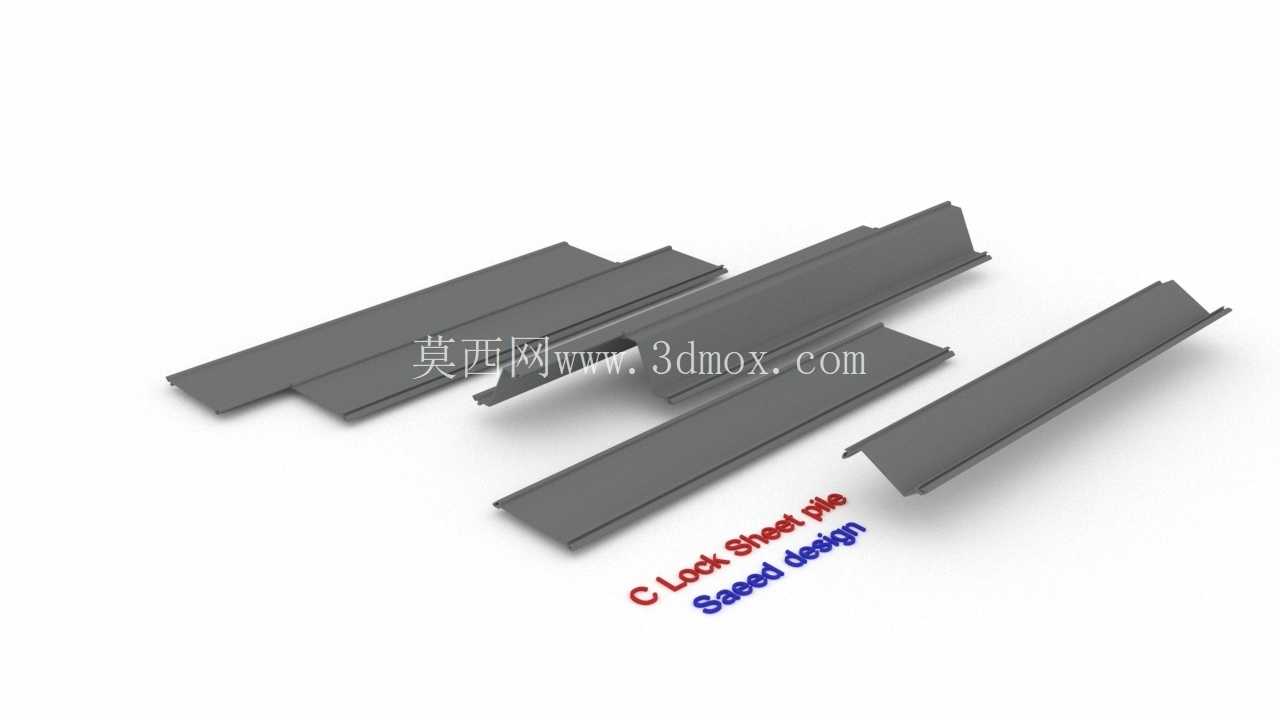

　　在软土地基基坑支护、河道堤防加固、临时围堰构筑这类工程场景里，钢板桩的锁口咬合性能直接决定了支护结构的整体密封性与挡土挡水能力，传统U型、Z型钢板桩在大深度支护工况下，常出现锁口咬合间隙过大、受侧压后脱开、转角位置适配性差的问题，这套C锁板桩的结构设计，正是针对这类现场痛点做的结构优化。从结构功能上看，这套板桩的核心特征是将锁口区域的咬合轮廓调整为C形弧面，区别于传统的直边钩锁结构，C形弧面在相邻板桩拼接时，接触面积比传统锁口提升近40%，当板桩承受外侧土体侧压力或者水压力时，弧面接触会产生自紧效应——压力越大，锁口之间的贴合越紧密，不会出现传统直边锁口受侧向力后向外滑移脱开的问题，同时弧面轮廓在打桩过程中能有效引导相邻桩体对位，减少现场打桩时的锁口卡滞、错边问题，降低施工过程中的桩体损坏率。设计过程中首先考虑的是现场施工的安装边界，单块板桩的截面宽度控制在常规振动打桩锤的夹持范围内，桩体的腹板厚度沿用常规冷弯钢板桩的壁厚参数，不需要额外定制加工设备，现有钢板桩冷弯生产线就能完成成型，不需要新增模具投入。锁口的C形轮廓做了圆弧过渡处理，没有尖锐的直角折边，一方面能减少冷弯成型时的应力集中，避免轧制过程中出现微裂纹，另一方面在打桩插接时，不会因为局部应力集中刮掉锁口位置的防腐涂层，能更好保留桩体的防腐性能，延长在临水、盐碱工况下的使用寿命。

　　从安装适配性来看，C形锁口的转动余量比传统锁口更大，在做弧形围堰、转角支护的时候，相邻板桩可以在锁口允许的角度范围内微调偏转，不需要额外加工定制转角桩，能减少现场的异形构件备货量，提升施工排布的灵活性。桩体的主体截面采用了变截面的加强设计，在锁口与腹板连接的位置做了局部压筋加强，这个位置是板桩受弯时的应力集中区，局部压筋能在不增加整体板材厚度的前提下，提升截面的抗弯模量，同等用钢量下，桩体的抗侧压能力比同规格传统板桩高15%左右，在同等支护深度要求下，可以选用更薄的板材，降低整体材料成本。

　　在实际工程应用中，这种C锁板桩既可以用作临时支护结构，比如市政管网开挖的基坑支护、桥梁施工的临时围堰，施工完成后可以拔出重复周转使用，锁口的耐磨性能经过轮廓优化，多次插拔后的磨损量比传统锁口低，周转使用次数更多；也可以用作永久性的堤防加固结构，C形锁口的紧密咬合能减少堤防的渗流通道，降低管涌风险，配合锁口位置的密封胶条使用，甚至可以满足高水位差的防渗要求。设计时也考虑了不同工况的兼容问题，锁口的内腔尺寸预留了密封材料的填充空间，在有高防渗要求的工况下，可以在C形锁口的空腔内填入遇水膨胀密封胶，进一步提升接缝的防渗性能，不需要额外做接缝防渗处理。

　　桩体的端部做了斜切引导处理，打桩时端部的斜角能先插入相邻桩的锁口内，引导整根桩顺利下滑，减少硬打硬顶造成的锁口变形。从结构受力的角度做过校核，当板桩作为悬臂支护结构使用时，C形锁口的抗剪能力完全匹配桩身腹板的抗剪承载力，不会出现锁口先于桩身破坏的情况，在设置内支撑的支护工况下，锁口位置的传力更均匀，不会因为局部应力集中出现锁口撕裂的问题。针对现场施工中常见的打桩偏斜问题，C形锁口的弧面接触有一定的纠偏能力，当相邻桩出现小角度偏斜时，弧面会引导桩体在打入过程中逐步回正，比传统直边锁口的纠偏余量更大，能降低施工过程中的纠偏工作量，提升打桩的垂直度合格率。
