大尺寸绿妖精FDM桌面级3D打印设备结构

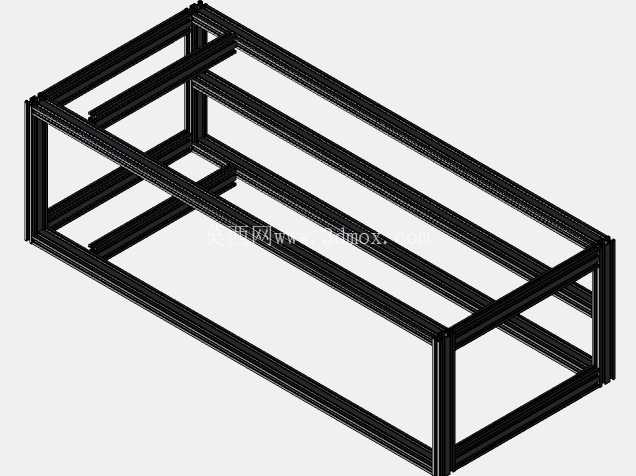

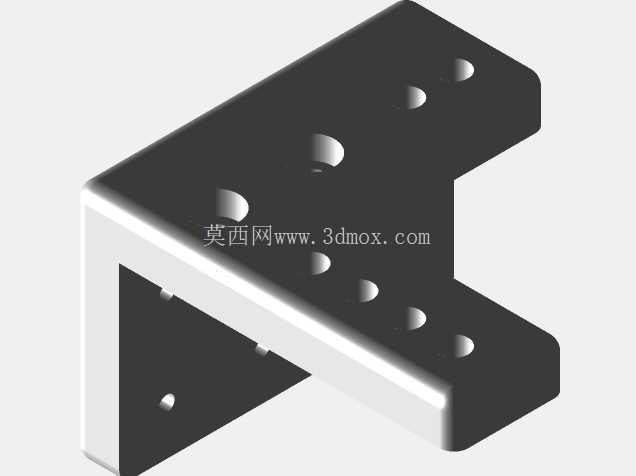

　　这套大尺寸FDM成型设备的框架主体采用工业铝型材搭建，核心成型区域的打印床有效作业尺寸设定为900mm×300mm，长幅面的设计初衷是覆盖小批量定制工装、长条状结构验证件、大尺寸创意模型的打印需求，区别于常规桌面级设备200-300mm见方的成型边界，能够减少大尺寸零件打印时的拆分拼接工序，降低后期粘接、打磨的装配误差。框架连接位置配套设计了专用3D打印角件，替代传统铝型材压铸角码的同时，能够根据型材拼接的实际公差做适配调整，角件的安装孔位完全匹配型材槽宽，装配时不需要额外打孔攻丝，直接通过T型螺栓与法兰螺母锁紧即可，既保证框架整体的连接刚性，又能降低整机组装的加工成本。

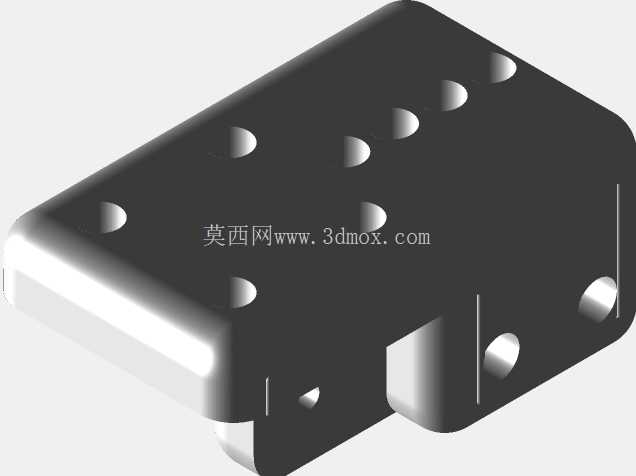

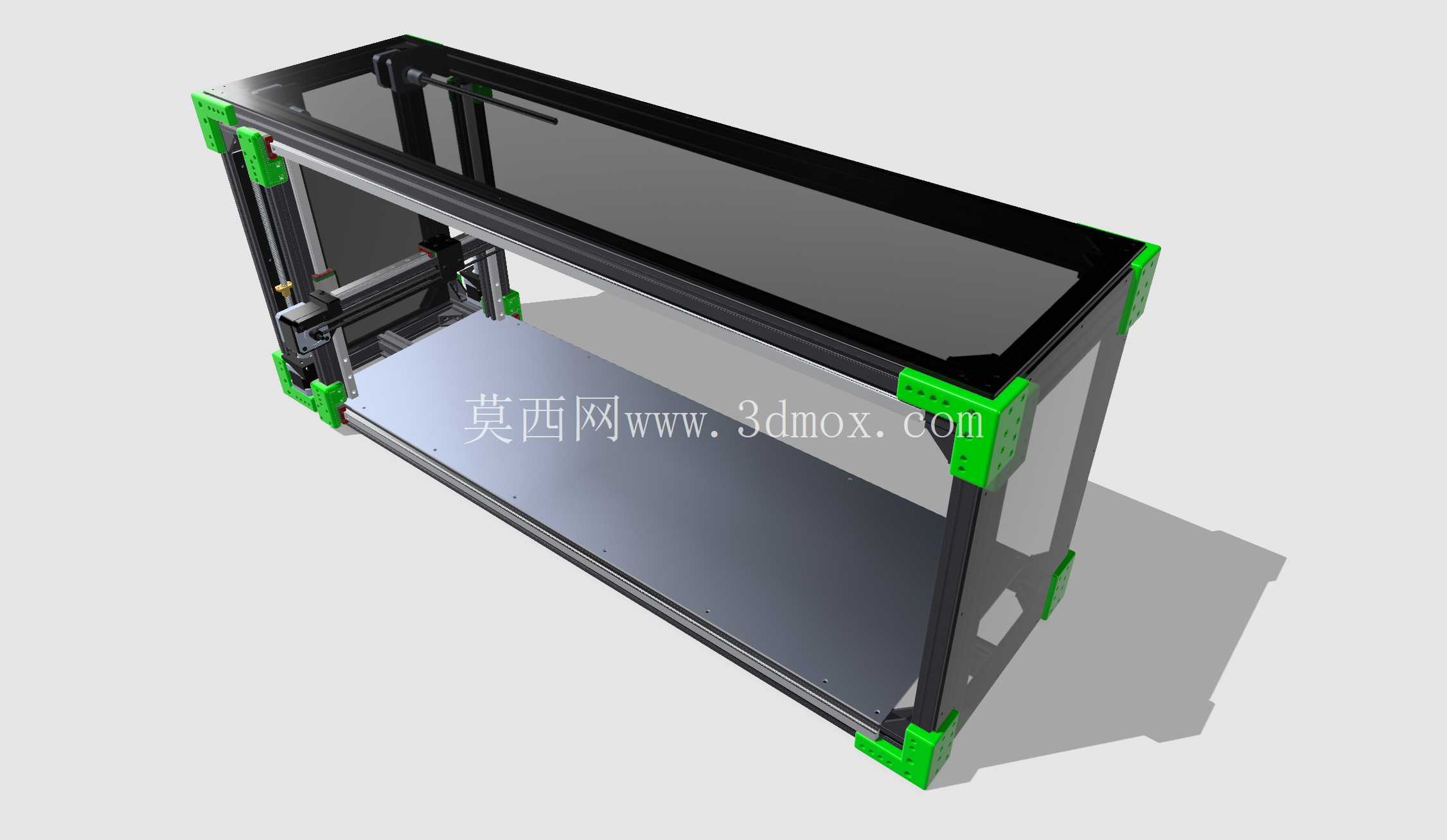

　　设备的顶部、侧面以及内板位置均设计了聚碳酸酯板材的安装位，聚碳酸酯材料本身具备高抗冲击性与一定的保温能力，封闭后的成型腔能够减少ABS、PC等工程材料打印时的翘曲风险，同时隔绝打印过程中可能产生的细微颗粒物飘散，也能避免操作人员误触高温喷头与加热床造成烫伤，板材与型材框架的连接位置预留了密封胶条的安装槽，进一步提升腔体的密闭保温效果。Y轴传动位置配套设计了专用的轴支架原型，支架的安装基准面与铝型材的安装面完全贴合，能够保证直线导轨的平行度公差控制在0.1mm/1000mm以内，避免长行程传动过程中出现卡顿、丢步的问题，支架上同时预留了同步带张紧结构的安装位，后期维护时不需要拆解框架即可调整同步带张紧力，降低设备的运维难度。

　　加热床组件直接固定在Y轴移动平台上，床体下方预留了加热线、温度传感器线的走线槽，所有线缆都通过拖链规整收纳，避免长行程往复运动过程中线缆出现拉扯、磨损的问题，拖链的弯曲半径完全匹配线缆的最小弯曲要求，延长线缆的使用寿命。框架底部预留了调平脚轮的安装接口，既可以通过脚轮实现设备的短距离移位，也可以通过调平螺母调整设备的水平度，保证长幅面打印床的水平公差控制在合理范围内，避免打印过程中出现首层粘附不牢、模型翘边的问题。

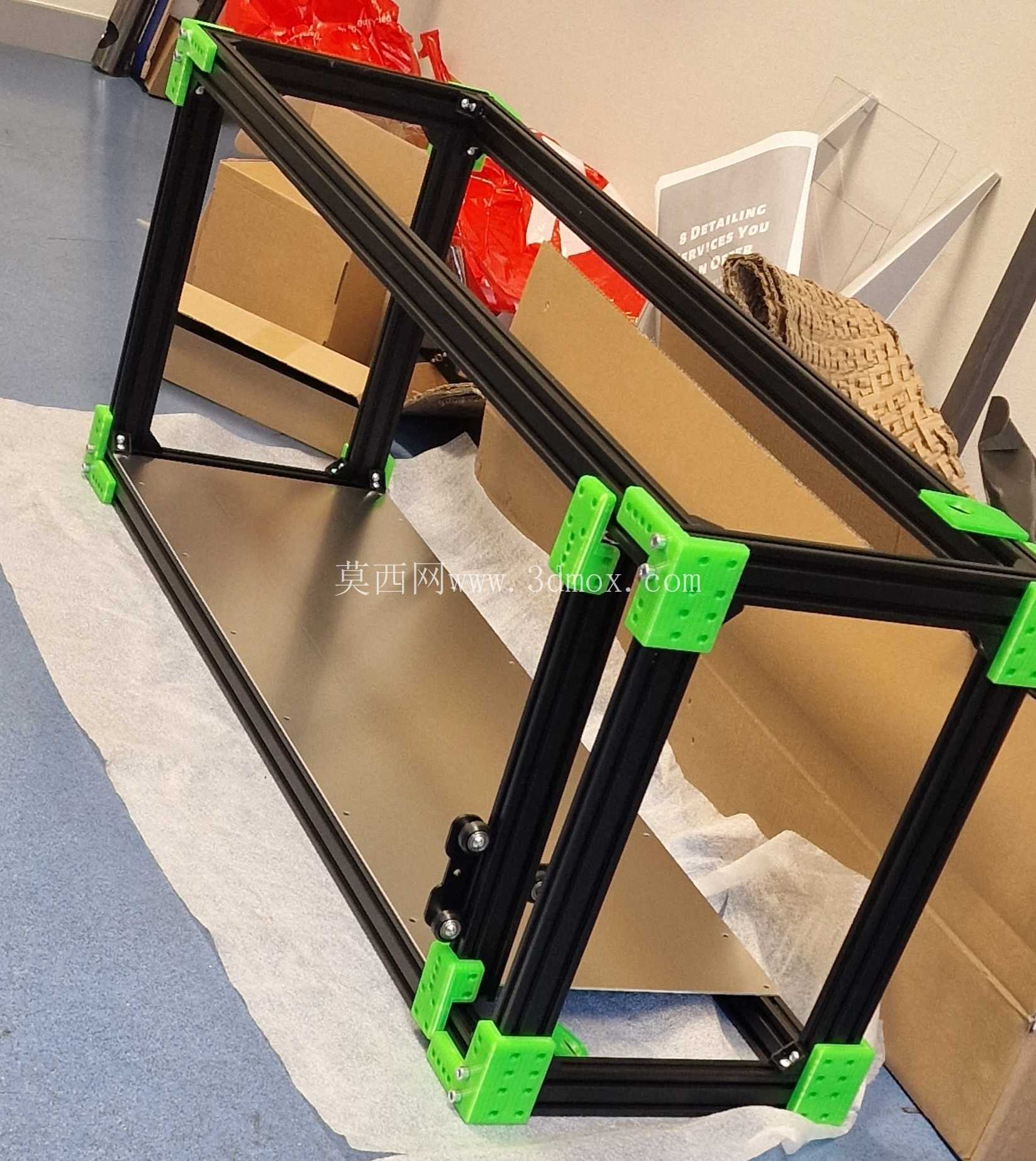

　　这套结构目前处于开发验证阶段，所有3D打印结构件都可以通过设备自身完成打印制作，属于典型的自复制类3D打印设备结构，个人爱好者或者小型工坊可以直接采购标准铝型材、直线导轨、传动组件、电控模块等标准件，配合打印的结构件完成整机组装，不需要额外定制复杂的机加工零件，大幅降低大尺寸3D打印设备的搭建门槛。设备的Z轴传动采用双丝杆同步传动结构，两侧的丝杆安装位在框架设计时就做了同轴度基准预留，保证Z轴上下移动时的平行度，避免长行程Z轴运动出现平台倾斜的问题，X轴的横梁采用加厚铝型材，减少喷头高速移动时的横梁震颤，提升大尺寸零件打印的表面质量。
