3D打印SKR1.3控制板安装防护外壳结构

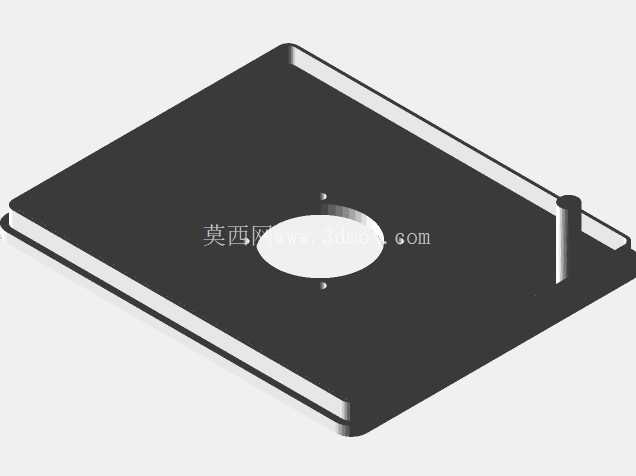

　　从结构布局来看，壳体采用方正的盒型设计，整体壁厚均匀，适配FDM3D打印的工艺要求，不需要额外添加支撑结构就能直接打印成型，打印完成后只需要简单去除毛边就能投入使用，不需要二次机加工。壳体顶部预留了圆形的通孔结构，这个位置是用来安装散热风扇的，主控板工作时驱动芯片会持续发热，尤其是驱动步进电机长时间输出的时候，芯片温度会升到较高水平，顶部的风扇安装位可以直接适配4010规格的轴流风扇，风扇吹出的气流可以直接覆盖板卡上的驱动芯片和主控芯片区域，形成垂直向下的散热风道，把元器件工作产生的热量及时带出壳体内部，避免高温导致的芯片降频或者驱动丢步问题。这款壳体结构主要面向桌面级FDM3D打印设备的电控系统改造场景，用来容纳SKR1.3型号的主控电路板，解决开源控制板裸装时容易积灰、接线端受外力拉扯脱落、元器件被金属碎屑短路的实际问题。很多DIY3D打印机的玩家和小型设备改装场景里，主控板往往直接用螺丝固定在型材框架上，没有专门的防护结构，车间或者工作室里的塑料碎屑、焊锡渣很容易落到板卡的引脚之间造成短路，接线端子长期暴露在外，挪动设备的时候拉扯线材也容易把端子从板座上拽下来，这款外壳就是针对这些实际使用中的痛点做的结构设计。

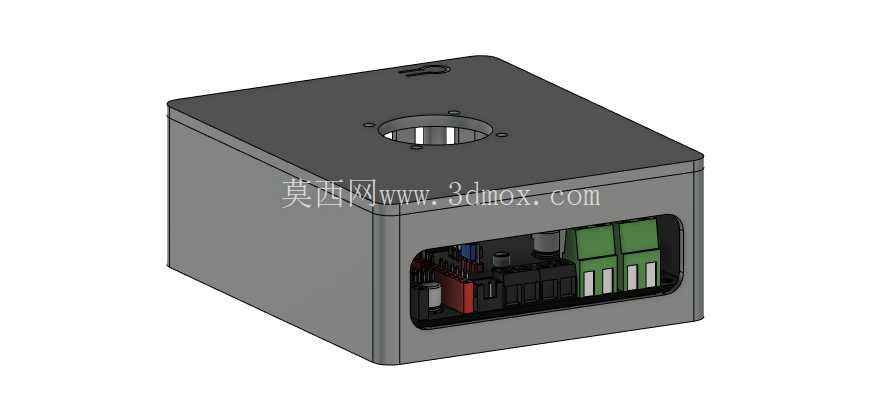

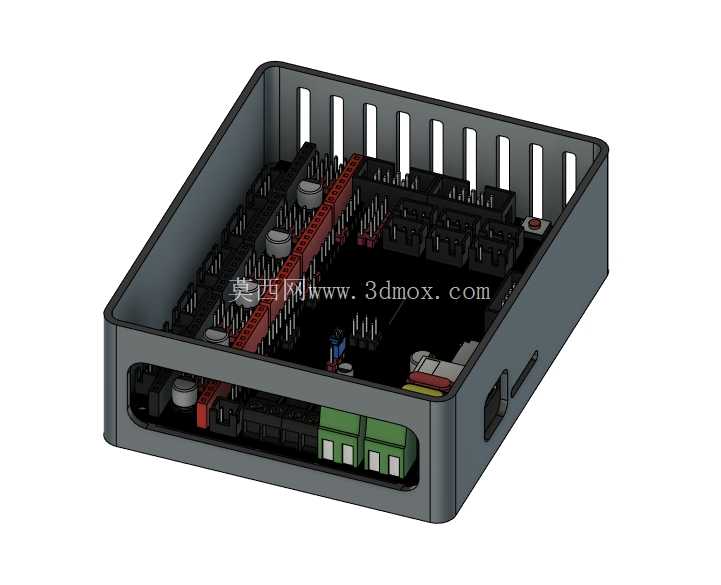

　　壳体侧面开有长条形的接线窗口，窗口的尺寸刚好对应SKR1.3控制板上的接线端子排位置，安装完成后所有的电机线、热敏电阻线、加热棒线、限位开关线都可以从这个窗口直接引出，不需要在壳体上额外开走线孔，窗口的边缘做了圆角过渡处理，不会刮伤线材的绝缘层，同时窗口的高度刚好和端子排的高度齐平，线材插好之后不会出现过度弯折的情况，能延长线材的使用寿命。壳体内部做了定位柱结构，定位柱的位置和SKR1.3控制板上的四个安装孔完全对应，安装的时候只需要把板卡对准定位柱放进去，不需要额外打螺丝固定，靠定位柱的过盈配合就能把板卡牢牢固定在壳体内部，避免设备移动过程中板卡晃动碰到壳体内壁造成短路。

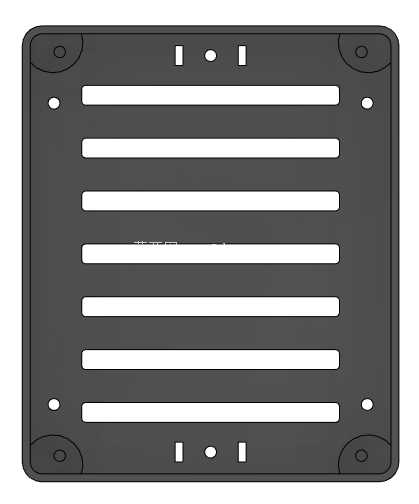

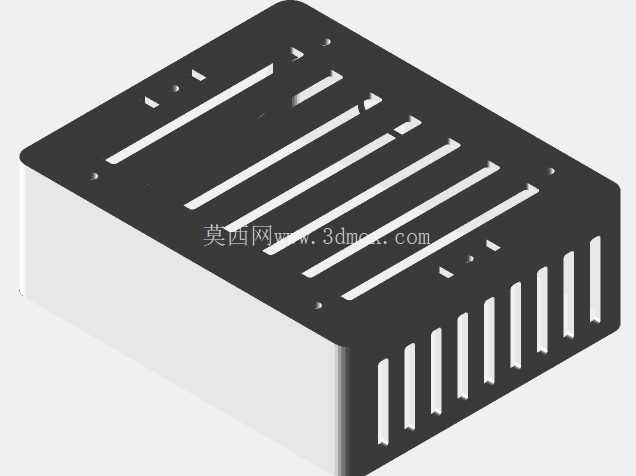

　　定位柱的高度经过精确计算，板卡安装完成后，板卡底部和壳体底面之间留有5mm的间隙，这个间隙一方面可以给板卡背面的贴片元器件留出足够的安全距离，避免元器件和壳体底面接触造成短路，另一方面也能形成底部的空气流通层，配合顶部的散热风扇形成完整的散热循环，提升整体散热效率。从安装边界来看，壳体的外部尺寸设计紧凑，整体长宽高控制在100mm100mm80mm的范围内，可以直接安装在2020或者2040铝型材框架的任意位置，壳体背面预留了两个M3螺丝的安装槽，不需要拆开壳体就能直接从外部用螺丝把整个外壳固定在设备的框架上，后期维护的时候只需要打开上盖就能操作板卡上的按键和插接线材，不需要把整个外壳从框架上拆下来，维护效率更高。上盖和下壳之间采用卡扣式连接结构，不需要额外的螺丝固定，打印完成后直接把上盖扣在下壳上就能卡紧，卡扣的配合松紧度经过调试，既不会因为设备运行的震动导致上盖脱落，也不会因为卡扣过紧导致拆卸的时候损坏打印件。在实际使用场景里，这款外壳除了用在3D打印机的主控板防护上，也可以适配其他尺寸相近的开源控制板，只要板卡的安装孔位和接线位置匹配，就能直接使用，比如小型数控雕刻机的主控板、桌面级点胶机的控制板都可以用这款外壳做防护，通用性较强。

　　结构设计的时候充分考虑了3D打印的工艺特性，所有的转角都做了R2以上的圆角处理，避免打印的时候出现应力集中导致的翘边问题，所有的孔位都是垂直于打印平面的，不需要打印支撑，能有效减少打印材料的消耗，同时降低后期处理的工作量。壳体内部没有多余的加强筋结构，在保证结构强度的前提下尽可能减轻整体重量，打印耗材用量控制在较低水平，即使用PLA材料打印也能满足日常使用的强度要求，如果是在工作温度较高的场景下使用，也可以换成PETG或者ABS材料打印，结构本身不需要做任何修改就能适配不同的打印材料。接线窗口的位置还预留了扎带固定位，线材接好之后可以用扎带把所有引出的线束捆扎在一起固定在窗口位置，即使外力拉扯线材，受力点也会落在扎带和壳体上，不会直接作用在接线端子上，从根源上避免端子被扯坏的问题。
