仿运动相机结构外观三维数模

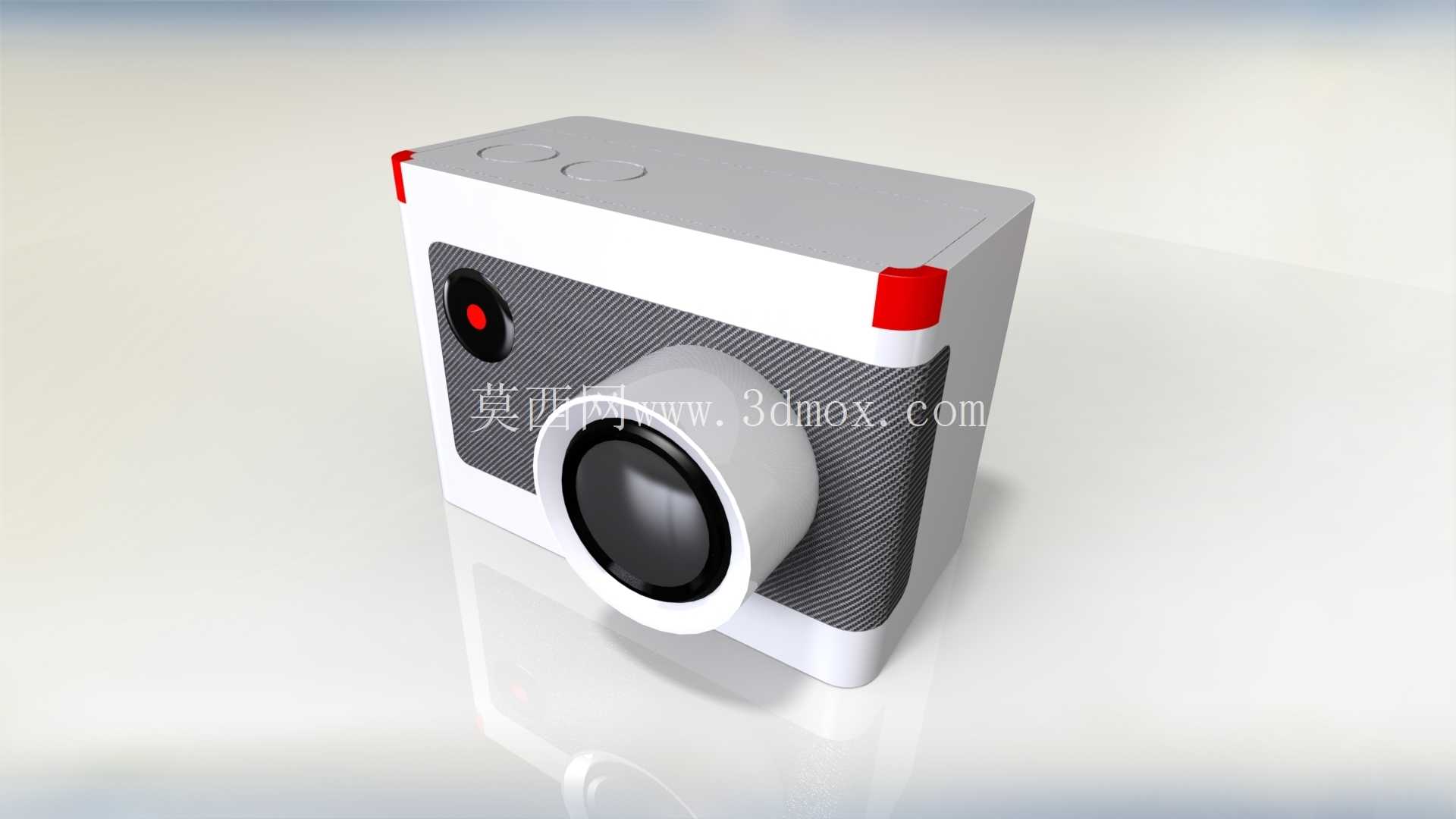

　　做户外影像设备结构设计的同行应该都清楚，这类便携运动摄像设备的结构设计，核心矛盾永远是紧凑体积、防护性能与握持操作便利性的平衡，这次拆解复现的这款运动相机替代款结构，刚好踩中了民用运动摄像设备的主流设计逻辑，没有冗余的花哨结构，每一处外形与内部预留空间都对应实际使用场景的需求。先从实际应用场景说起，这类设备的核心使用场景集中在户外极限运动记录、车载行程拍摄、第一视角vlog采集、水下浅度潜水拍摄几个方向，这就要求设备外壳必须做一体化的密封预留，四个边角的红色软胶结构不是装饰件，是预留的包胶缓冲安装位，对应设备从1.5米左右高度自由跌落至硬质地面时的冲击吸收，四个角是跌落时的首要接触点，软胶的邵氏硬度控制在60A左右，既能吸收冲击能量，又不会因为过软导致边角支撑不足，挤压内部PCB板与镜头组件。从外形尺寸来看，整机采用近似立方体的切角设计，整体长宽高控制在60mm45mm35mm的区间内，这个尺寸边界刚好适配市面上绝大多数通用运动相机的安装支架，不需要额外开发转接配件，不管是头盔粘贴座、自行车把固定夹、胸带快装板还是车载吸盘支架，都能直接兼容，安装孔位预留了标准的1/4英寸螺孔位置，在机身底部居中位置，螺孔周围做了2mm的凸台加强，避免频繁拆装导致螺孔滑牙或者外壳开裂。再看功能特性对应的结构设计，正面的镜头组件做了突出式的镜筒预留，镜筒外圈是1mm高的防撞凸边，当镜头正面朝下接触平面时，凸边会先接触受力，避免镜片直接被刮擦或者撞击，镜筒内部预留了镜片组、对焦马达与滤光片的安装空间，同轴度公差控制在0.02mm以内，避免装配后出现光轴偏移的问题。机身正面左侧的红色小圆点是录制状态指示灯的预留位，指示灯做了内凹设计，表面覆盖半透明的PC柔光片，既可以在强光下清晰看到录制状态，又不会因为灯光直射产生眩光影响拍摄画面。

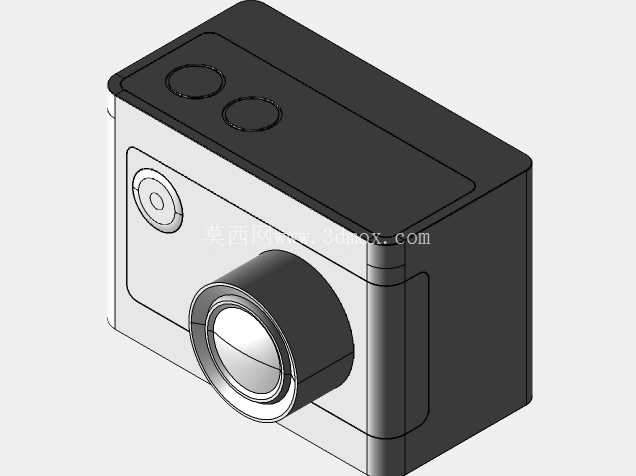

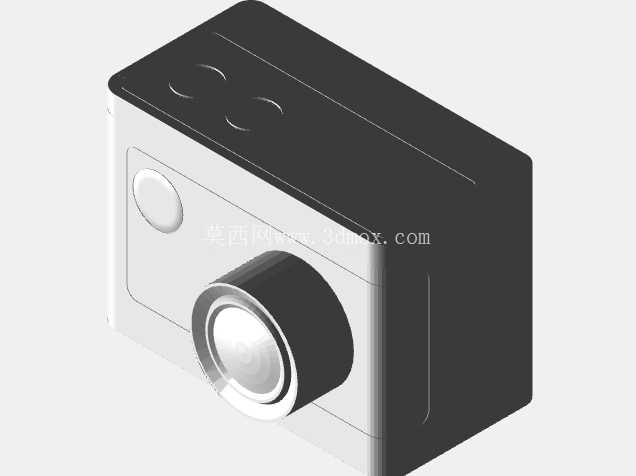

　　机身顶部的两个圆形凹陷是物理按键的安装位，分别对应电源开关与录制启停按键，按键采用下沉式设计，按键表面比机身顶面低0.8mm，避免设备放在包内或者受到挤压时误触启动，按键周围预留了0.1mm的防水圈安装槽，配合整机的中框密封胶条，可以实现IPX4级别的防泼溅能力，应对雨天户外拍摄或者水花泼溅的场景完全足够。机身正面的灰色纹理区域是防滑贴的安装位，纹理做了0.3mm深的细密网格纹路，贴装防滑橡胶垫之后，单手握持时的摩擦力可以提升40%以上，即使手上沾有水渍或者汗渍，也不会轻易滑落。

　　设计思路上，整机采用前后壳扣合的装配方式，没有采用复杂的螺丝外露设计，所有固定螺丝都隐藏在边角软胶包胶的下方，既保证了外壳的整体性，提升了外观质感，又能让螺丝位置避开密封胶条的铺设路径，减少密封失效的风险点。内部空间的划分非常紧凑，镜头组件占据了机身前部近三分之一的空间，中部预留了主板与图像传感器的安装位，后部是电池仓的位置，电池仓做了独立的密封舱设计，电池盖带有锁扣结构，避免运动过程中电池松脱导致录制中断。机身侧面预留了数据接口的盖板位置，盖板同样带有防水胶圈，打开后可以连接数据线导出素材或者给设备充电，不需要拆开整机外壳。

　　从安装边界来看，整机所有外接部件的突出量都控制在5mm以内，不管是安装在头盔侧面还是无人机挂载位，都不会因为突出过多产生风阻或者碰撞障碍物，镜头的视场角预留了120度广角的空间，不会被机身自身的结构遮挡拍摄画面。做这类数码产品的三维建模时，最容易忽略的就是装配公差的预留，比如前后壳的扣合位要预留0.05mm的间隙，方便后期做表面处理之后依然能顺利装配，软胶包胶位要预留0.15mm的粘合层厚度，避免包胶之后出现尺寸超差无法装入支架的问题，镜筒的位置要做同轴度的基准标注，方便后期开模时调整模具精度，按键的行程预留0.3mm的按压间隙，既保证按键手感清晰，又不会因为间隙过大出现晃动异响。
