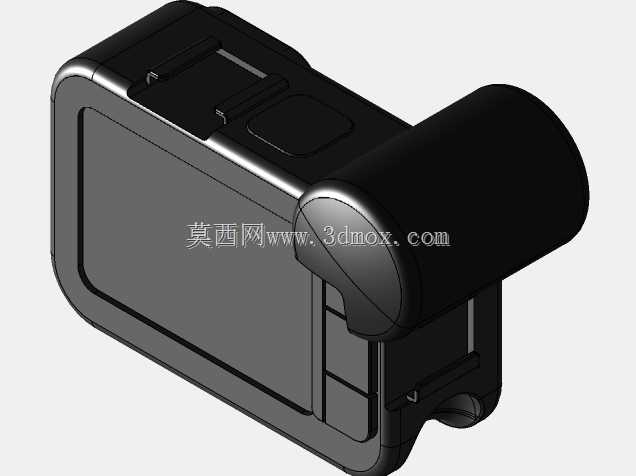

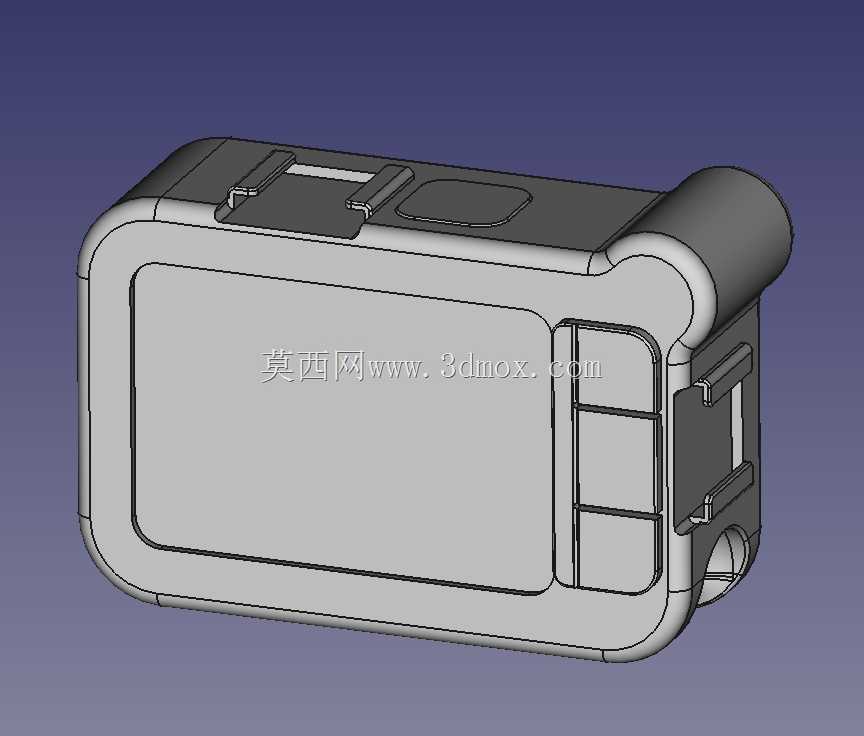

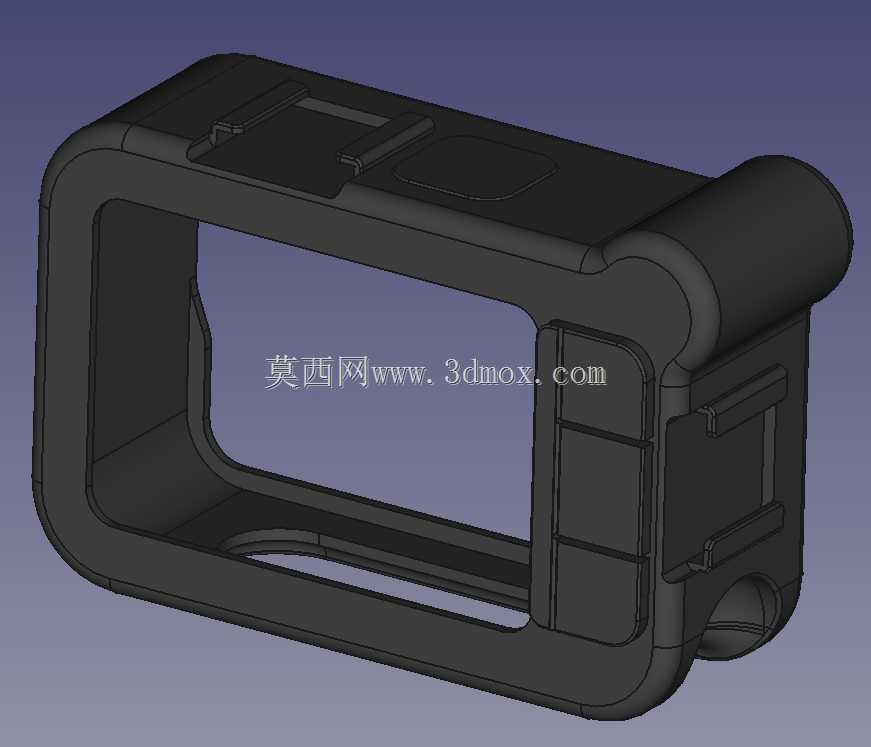

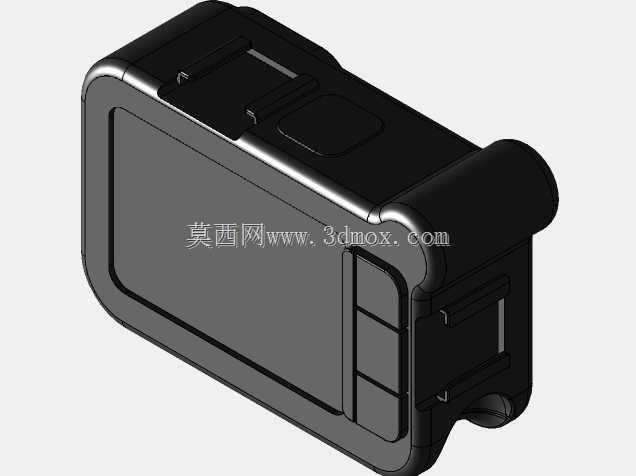

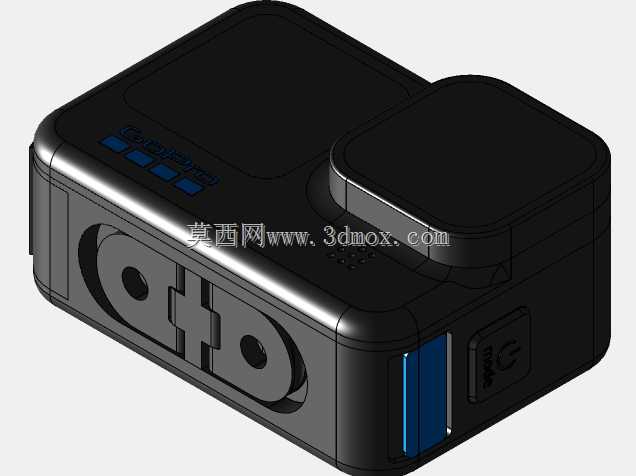

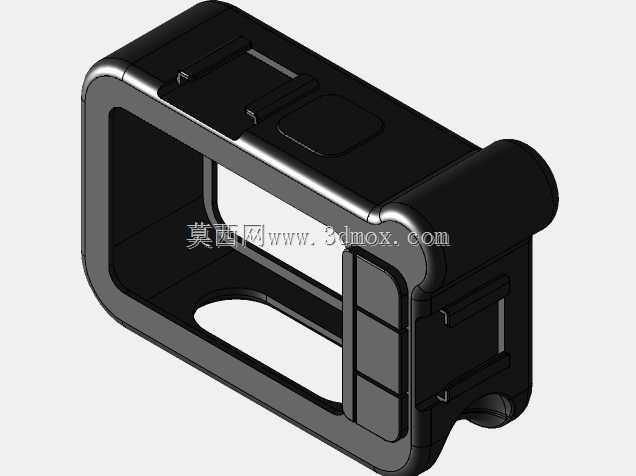

GoPro运动相机MediaMod扩展配件结构

　　在运动影像拍摄的户外作业、vlog创作、极限运动记录场景中，运动相机本身的接口扩展性不足一直是困扰创作者的核心问题，多数原厂运动相机为了做到紧凑防水的机身设计，仅保留单Type-C接口，无法同时外接收音、监看、供电等外设，MediaMod这类扩展框配件就是为解决这一实际痛点开发的专用外接结构件。

　　从实际使用场景来看，这类扩展配件主要适配户外徒步拍摄、骑行记录、潜水后岸基素材采集、自媒体街头采访等场景，用户在使用运动相机拍摄时，往往需要外接领夹麦或者枪麦获取清晰的人声，避免机身内置麦克风收录过多风噪与环境杂音，同时部分专业拍摄场景需要通过HDMI接口外接监视器实时监看画面参数，或者外接图传设备实现画面实时传输，单靠机身自带的接口完全无法满足这类多设备同时接入的需求，这也是这类扩展配件存在的核心价值。

　　从功能特性上看，这款扩展框采用包裹式安装结构，整体为硬质工程塑料壳体，安装时直接套在对应型号的运动相机机身外侧，不会遮挡相机本身的镜头与前后置收音孔，同时在壳体侧部集成了扩展接口模组，将机身原有的单Type-C接口拓展出额外的Type-C接口、3.5mm音频输入接口以及Micro HDMI接口，能够同时满足外接音频设备、视频输出设备以及外接供电的需求，不需要反复插拔更换线材。壳体上还预留了对应的冷靴安装位，可以直接外接小型补光灯、迷你麦克风等轻量化外设，不需要额外加装拓展臂，进一步减少了整套拍摄设备的整体重量与体积。除此之外，配件配套的挡风板结构可以直接卡在扩展框的前置麦克风位置，在户外有风的拍摄环境下，能够有效降低气流直接冲击麦克风振膜产生的风噪，提升收录音频的清晰度，这一细节设计对于户外拍摄场景来说实用性极强。

　　从设计思路层面分析，这款扩展框的结构设计首先优先保证与相机机身的贴合精度，壳体内部的定位筋位完全对应相机机身的轮廓倒角，安装后不会出现松旷晃动的情况，同时在相机本身的按键对应位置预留了精准的避让空位，不会影响相机本身的电源键、录制键以及模式切换按键的正常按压操作，所有接口的开孔位置也与机身接口完全对齐，不会出现插线受阻的问题。考虑到运动相机的使用场景多为户外复杂环境，壳体的边角位置做了加厚的圆弧防撞处理，意外跌落时能够首先吸收冲击力，保护相机机身的边角不受磕碰，同时壳体表面做了细微的磨砂纹理处理，既能够提升手持时的摩擦力，避免手滑掉落，也不容易残留指纹与划痕，长期使用依然能保持较好的外观状态。接口模组的内部做了密封挡边设计，日常使用中泼溅的水滴不会直接渗入接口内部造成短路，兼顾了一定的防泼溅能力，匹配运动相机的户外使用属性。

　　从外形尺寸与安装边界来看，这款扩展框安装完成后，整体外形轮廓相比裸机仅在侧部接口位置有小幅突出，整体宽度增加不超过15mm，厚度增加不超过8mm，不会影响相机本身适配原有的防水壳、固定支架等配件，底部的标准安装螺孔位置与裸机的安装孔位完全同轴，用户不需要额外更换转接底座就可以直接安装在自拍杆、头盔支架、车把固定架等常规运动相机安装位上。扩展框的整体重量控制在50g以内，安装后不会给整套拍摄设备增加过多的负重，长时间手持拍摄或者头戴拍摄不会产生明显的负重感。侧部的所有接口都做了下沉式设计，插上线材后接头部分不会突出壳体过多，收纳时不会因为接头突出造成硌压损坏，也不会影响相机放入小型收纳包中。挡风板采用卡扣式安装结构，不需要使用时可以快速拆下收纳，安装后也不会遮挡相机前置的显示屏与状态指示灯，用户可以正常查看相机的拍摄参数与录制状态。

　　在实际结构建模过程中，这类配件的建模需要重点关注壳体与相机机身的配合公差，所有定位筋位的尺寸需要预留0.1-0.2mm的装配间隙，既保证安装顺畅，又不会出现松旷的问题，接口部分的开孔位置需要严格对应相机本身的PCB接口位置，偏差不能超过0.3mm，否则会出现线材插不到位的问题。同时壳体的壁厚需要控制在1.8-2.2mm之间，兼顾结构强度与整体重量，边角的防撞位置壁厚可以适当加厚到2.5mm，提升抗冲击能力。冷靴安装位的尺寸需要符合标准冷靴的尺寸规范，保证外接设备能够顺利卡入锁紧，不会出现滑脱的问题。
