适配2.4G收发模块的ArduinoUno保护外壳

　　在开源硬件的原型开发、小型物联网节点搭建、短距离无线数据采集项目的落地过程中，开发板与外接无线模块的防护一直是容易被忽略却直接影响设备运行稳定性的环节。这款适配2.4GHz收发器模块的Arduino Uno外壳，正是针对这类开发场景的实际使用痛点完成的结构设计，能够同时覆盖主控板与NRF24L01类无线收发模块的安装防护需求，解决裸板使用时容易出现的引脚误碰短路、模块受外力偏移、积灰受潮等实际问题。

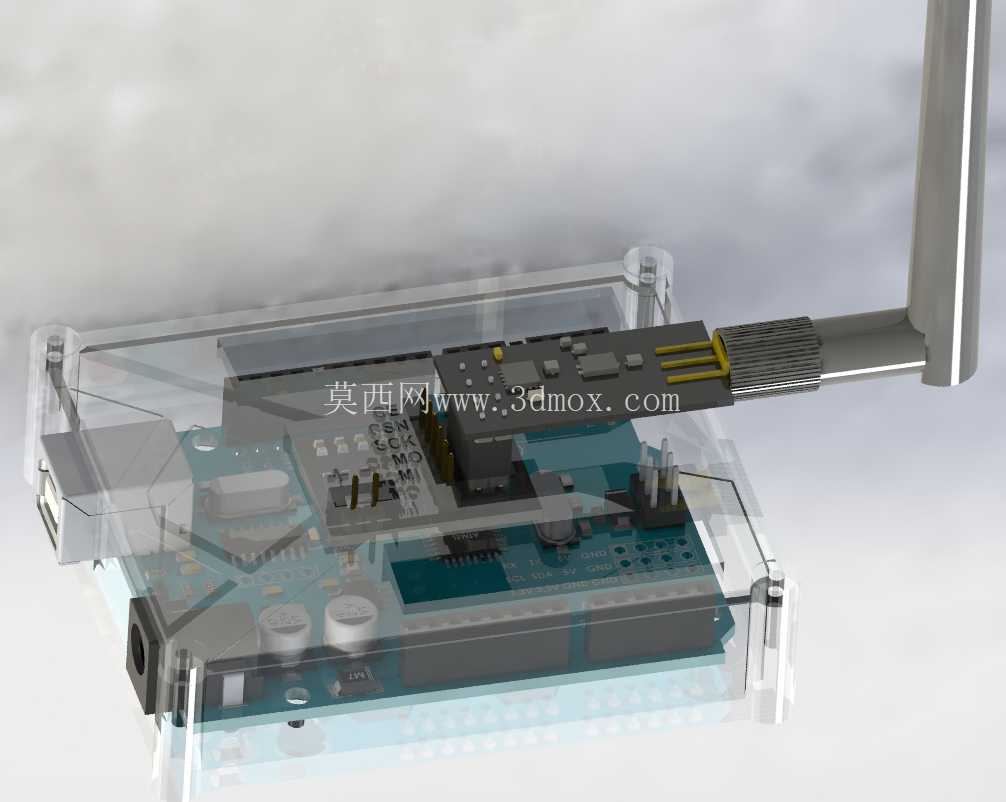

　　从实际应用场景来看，这类带无线收发功能的Arduino节点常被用于实验室环境的数据采集终端、小型智能设备的原型验证、短距离无线控制信号中转、教学场景下的开源硬件实验装置，以往裸板堆叠使用时，NRF24L01模块直接插在主控板的排针上，没有额外固定结构，在设备搬运、接线调试的过程中很容易出现模块歪斜、引脚脱焊甚至模块掉落的情况，同时裸露的电路板在接触桌面金属物件、导电杂物时极易发生短路，轻则导致程序运行异常，重则直接烧毁主控板或无线模块。这款外壳的设计首先从安装边界上做了精准的尺寸适配，内腔轮廓完全匹配标准Arduino Uno板的外形尺寸，预留出USB接口、直流电源接口、排针引脚的对应开孔，不会干涉开发板原有外接接线的操作，同时针对板载插接的NRF24L01模块，专门设置了独立的模块容纳腔与限位结构，模块插入排针后刚好卡入对应腔位，不会因为外力晃动出现引脚接触不良的问题，外壳上对应天线的位置预留了穿出缺口，不会遮挡无线信号的传输路径，保证2.4G频段的信号收发稳定性。

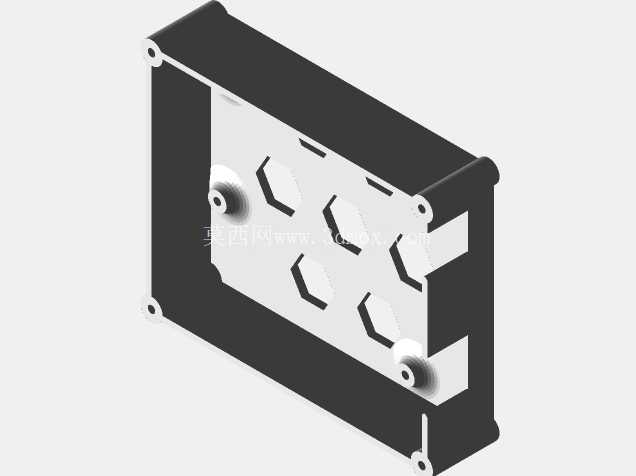

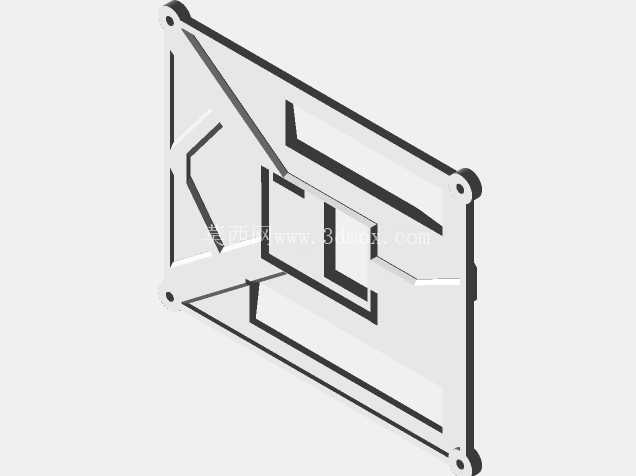

　　在结构设计思路上，这款外壳采用上下扣合的装配方式，不需要额外使用螺丝固定，上下壳体通过边缘的卡扣结构实现紧密配合，装配时只需要将接好无线模块的Arduino Uno板对准下壳体的定位柱放置，再扣合上盖即可完成组装，拆卸调试时也可以直接撬开卡扣分离壳体，不需要借助额外工具，非常适合原型开发阶段频繁调整接线、更换模块的使用需求。壳体的壁厚控制在1.5mm，既能够提供足够的结构强度，抵抗日常使用中的磕碰挤压，也不会因为壁厚过大导致整体外形过于臃肿，外壳表面做了平整化处理，没有多余的冗余结构，既可以直接放置在桌面作为固定节点使用，也可以通过外壳上预留的安装孔位，配合螺丝固定在设备机架、墙面或者其他安装基体上，适配不同的部署场景。

　　针对实际使用中的细节需求，外壳在对应板载复位按键、指示灯的位置都做了精准开孔，不需要拆开外壳就可以直接按下复位按键，也可以直观观察电源指示灯、数据传输指示灯的状态，省去了调试时反复拆装外壳的麻烦。壳体边缘做了圆角过渡处理，没有尖锐的棱角，在日常拿取、搬运的过程中不会划伤手部或者剐蹭连接的导线。对于无线模块的天线部分，外壳的天线缺口处做了加厚的限位筋，能够对天线根部起到一定的支撑作用，避免天线反复弯折导致的根部线芯断裂问题，延长外接模块的使用寿命。

　　从安装适配的角度来说，这款外壳的内腔尺寸严格匹配标准版型Arduino Uno的安装孔位，定位柱的高度经过精准核算，电路板放置后不会出现上下窜动的情况，所有外接接口的开孔位置与板载接口的位置完全对齐，不会出现接口被壳体遮挡导致插头无法插入的问题。对于不同版本的NRF24L01模块，包括带外置天线的版本与板载天线的版本，模块容纳腔都预留了足够的适配空间，不需要额外修改结构就可以直接安装使用。壳体内部还预留了少量的冗余空间，对于插接在排针上的其他小型外接模块，只要不超出整体高度边界，也可以正常容纳，具备一定的扩展适配能力，能够满足多数原型开发场景下的防护需求，减少裸板使用带来的各类硬件故障风险，提升开发调试过程中的设备可靠性。
