ArduinoNANO开发板防护收纳外壳结构

　　在嵌入式开发、小型电子装置原型搭建、教学实验场景中，开发板的裸露状态往往会带来引脚误碰短路、积灰受潮、外接模块拉扯损坏焊盘等问题，这款针对Arduino NANO设计的防护收纳外壳，正是为解决这类实际工程痛点开发的结构件。从实际使用场景出发，日常桌面调试时，外壳可以隔绝桌面金属碎屑、洒落的导电液体接触电路板，避免调试过程中不必要的硬件损坏；将开发板集成到小型固定装置中时，外壳可以作为安装基准件，通过壳体上预留的安装位直接固定到设备机架上，无需额外设计开发板的固定支架，减少整机结构的设计工作量。

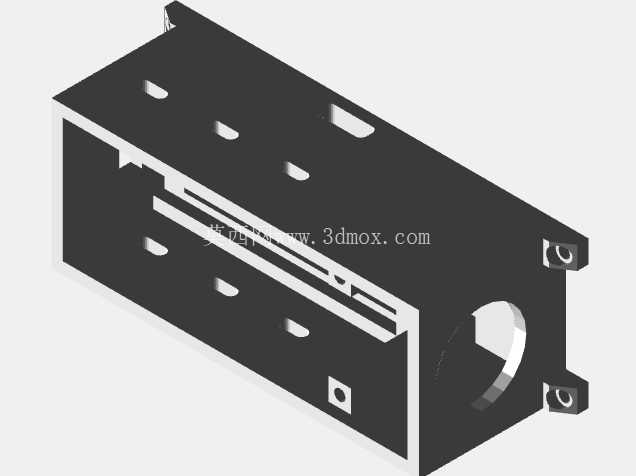

　　设计思路上完全围绕Arduino NANO的板型尺寸做适配，壳体内部做了对应开发板四角安装孔的定位柱，柱高刚好匹配开发板厚度，装入后不会出现电路板上下窜动的情况，同时定位柱顶端做了微小的倒角，装配时不需要刻意对准孔位，顺着倒角就能顺利将板子卡入定位，降低装配难度。壳体上下盖的配合采用止口结构，止口的配合间隙控制在0.1mm，既保证合盖后没有明显缝隙，又不会因为公差累积出现合盖困难的问题，不需要额外打胶或者螺丝固定，靠止口的摩擦力就能实现上下盖的紧密贴合，日常需要更换接线或者调整板上跳线时，直接抠开上下盖即可，维护十分方便。

　　接口位置的预留是这款外壳设计的核心细节，针对Arduino NANO板上的Mini USB接口、两侧排针引脚，壳体对应位置做了精准的开口，开口边缘距离接口外围预留0.5mm的操作空间，既不会因为开口过大导致灰尘容易进入壳体内部，也不会因为开口过小导致USB插头插不到位、杜邦线无法顺利接入排针。针对板上的复位按键，壳体对应位置做了凸起的按键帽结构，按键帽和壳体之间做了0.2mm的活动间隙，按压力度控制在1.5N左右，不需要打开外壳就能直接触发复位，日常调试时操作手感和裸板按键几乎没有差异。

　　外形尺寸上，壳体整体轮廓比Arduino NANO开发板外围大3mm，不会占用过多的安装空间，适合集成到空间紧凑的小型电子装置内部，比如桌面小型传感节点、便携数据采集装置、学生课程设计的小型作品外壳。壳体的四个外角做了R2的圆角处理，既避免直角边缘划伤操作人员，也能减少安装时和其他结构件的干涉。安装边界方面，壳体底部预留了两个M3螺丝的安装孔位，孔位中心距和常用的铝型材安装槽间距匹配，可以直接用M3螺丝固定到2020铝型材搭建的实验机架上，也可以用双面胶通过壳体底部的平整平面粘贴到设备内壁上，固定方式灵活，适配不同的安装场景。

　　从结构强度角度考虑，壳体壁厚设计为1.2mm，既保证足够的抗挤压能力，日常堆叠、轻微磕碰不会出现壳体开裂的情况，也不会因为壁厚过大导致整体重量增加，对于需要便携移动的装置来说不会带来额外的负重负担。壳体内部在排针对应的位置做了微小的挡筋，挡筋高度刚好到排针塑料基座的位置，既可以防止开发板装入后出现横向移位，也能避免杜邦线插入过深顶到壳体内部，导致接线接触不良。针对开发板工作时的散热需求，壳体在芯片对应的位置做了细密的散热格栅，格栅宽度0.8mm，既可以保证空气流通带走芯片工作产生的热量，也不会让较大的金属杂物从格栅掉入壳体内部造成短路。

　　在实际教学场景中，这类外壳可以有效保护学生使用的开发板，减少实验过程中因为操作不当造成的硬件损坏，降低实验耗材的损耗成本；在个人DIY项目中，装上外壳的开发板外观更加规整，不会因为裸露的电路板显得杂乱，也方便项目作品的展示和长期放置使用；在小型工业原型装置中，外壳可以提升装置的整体可靠性，避免工业现场的粉尘、微小金属颗粒附着在电路板上造成的电路故障，延长原型装置的稳定运行时间。
