航模EDF喷气机可收放式小型起落架结构

　　这款结构件针对室内及小场地飞行的电动涵道航模开发，核心解决小尺寸涵道机底部起落架重量冗余、飞行风阻过大的痛点，适配翼展在600mm以内的轻量EDF喷气航模使用。实际装机测试时，最初的无收放版本直接通过双面胶固定在机身底部，仅能支持小油门地面滑跑，一旦油门开度超过四分之一，凸起的起落架会打乱机身底部气流，同时增加不必要的飞行重量，直接影响涵道机的推重比表现。

　　设计过程中优先考虑轮体的转动顺畅度与整体轻量化需求，轮体采用一体式圆弧轮廓，没有额外的轮毂镂空带来的应力集中问题，轮轴与支架之间预留0.2mm的装配间隙，不需要额外加装轴承即可实现自由转动，足够应对室内光滑地面、平整铺装场地的滑跑需求。收放机构的核心逻辑是配合机身机翼的安装位做嵌入式设计，不再采用外凸的安装座，而是在机翼对应位置开出与支架轮廓匹配的通孔，起落架放下时支架从孔位伸出支撑机身，收折时支架整体向机翼内侧翻转，完全收入机翼内部，不会在机身表面留下凸起结构，最大程度降低飞行过程中的寄生阻力。

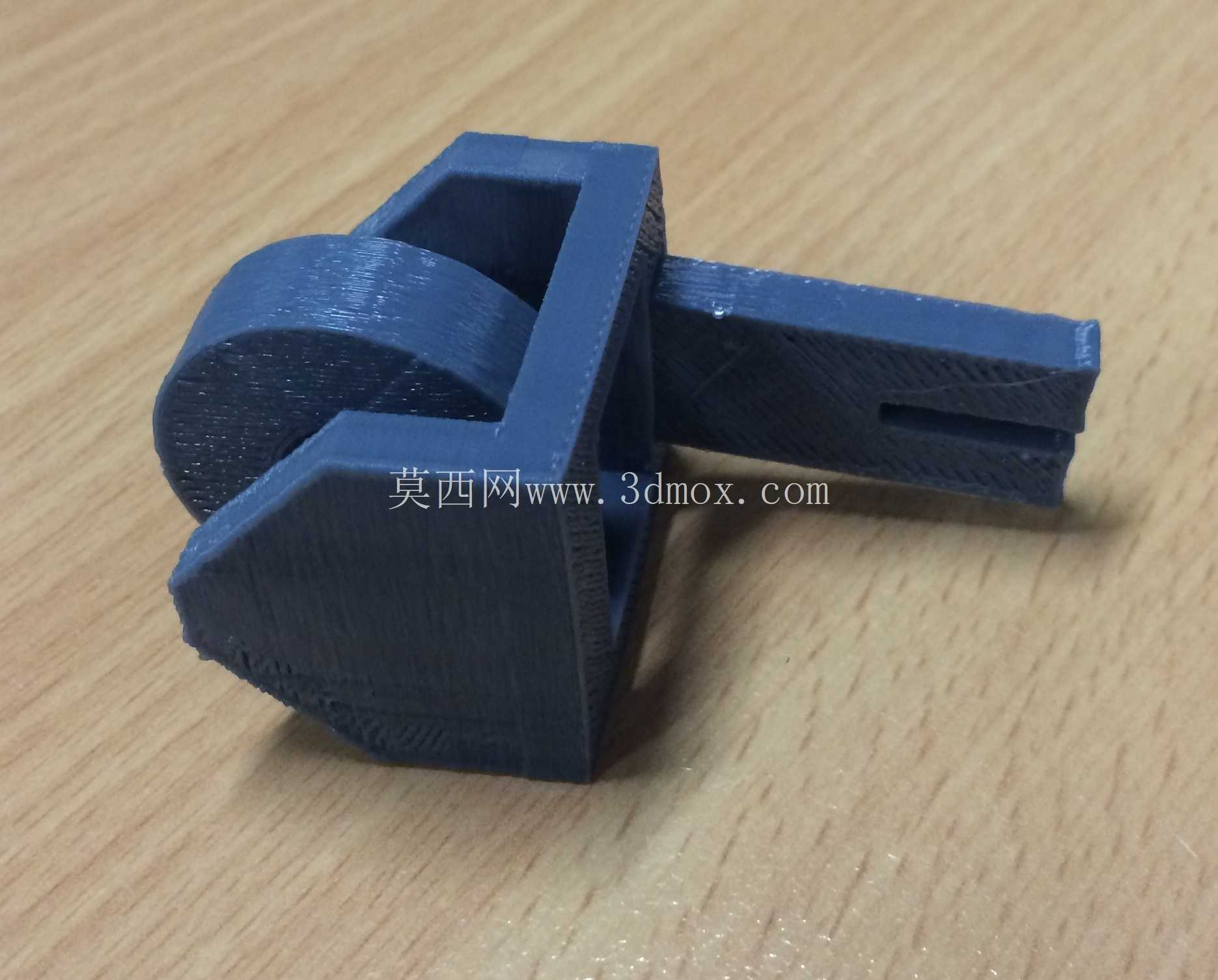

　　安装边界上，支架主体的插接段厚度为5mm，可直接插入机翼内部预先开好的安装槽，配合泡沫胶或者环氧胶固定即可，不需要额外设计快拆结构，收折动作的驱动适配市面上常见的3g-5g微型伺服，每个起落架单元对应独立的舵机通道，可通过遥控器设置收放行程，避免动作过程中卡滞。结构的受力点集中在支架与轮体连接的三角加强区域，该区域做了局部壁厚加厚处理，应对滑跑过程中的冲击载荷，避免降落时硬着陆导致支架断裂。

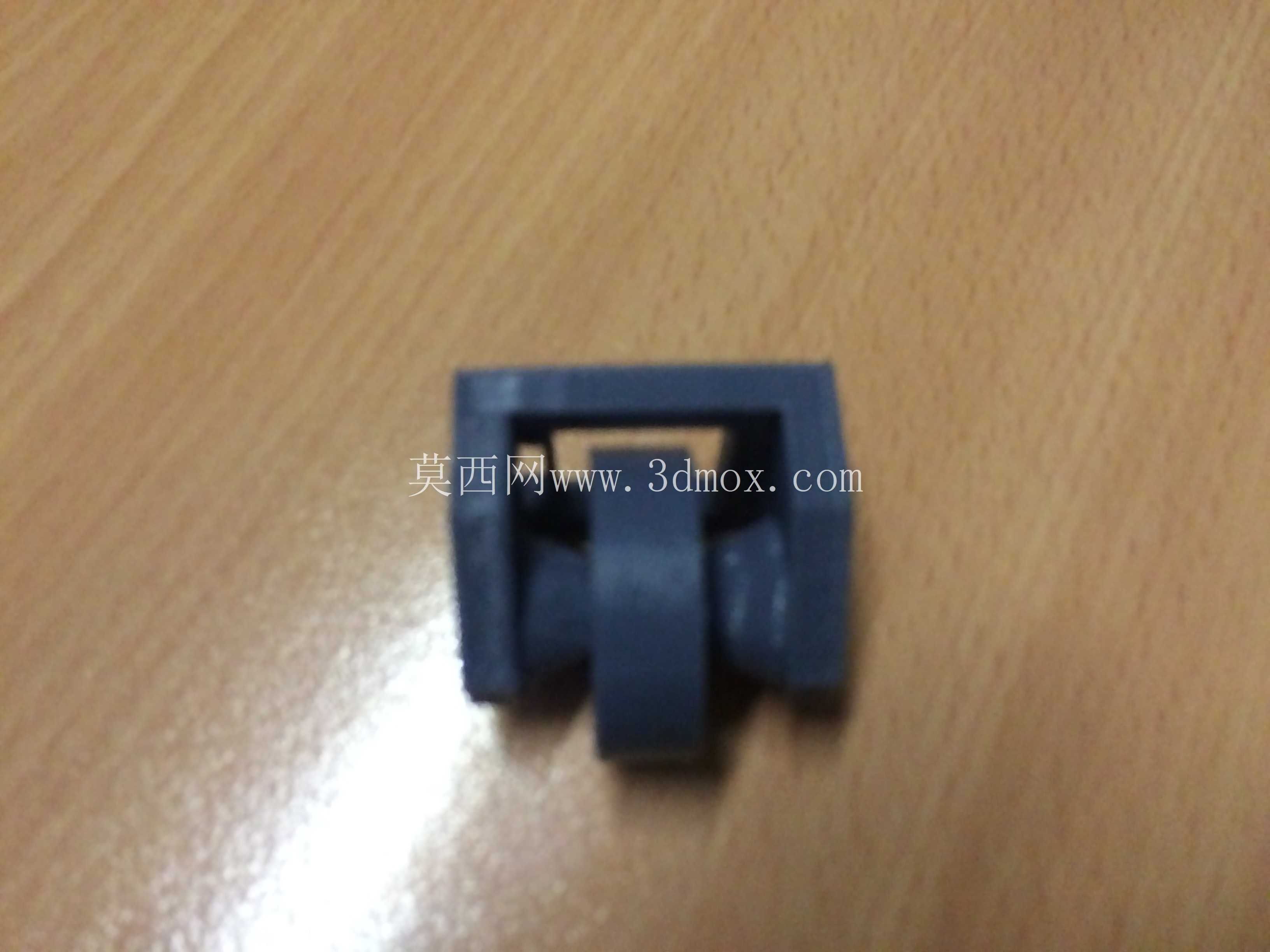

　　实际打印验证过程中，针对薄壁结构的强度做了多轮迭代，最初的版本侧壁厚度仅0.4mm，在1米高度自由落体测试时出现侧壁开裂问题，后续将外壳壁厚调整至0.8mm，顶底受力面厚度设置为0.6mm，填充率控制在5%-10%区间，即可兼顾强度与重量要求，单个起落架的整体重量可控制在3g以内，不会给小尺寸涵道机带来过多的重量负担。轮体与支架的连接没有采用额外的金属轴，直接利用打印件本身的圆柱凸台作为转轴，装配时仅需要将轮体压入支架的轴座即可，凸台末端做了防脱卡扣设计，滑跑过程中不会出现轮体脱落的问题。

　　收放状态的定位依靠支架本身的轮廓限位，放下时支架的抵接面与机翼安装孔的端面贴合，保证起落架处于垂直支撑状态，不会出现滑跑过程中支架向内弯折的问题；收折时支架完全贴合机翼内部的预留空腔，不会与机翼内的舵机、导线等部件产生干涉。针对不同翼型的安装需求，支架的插接段预留了2mm的长度调整余量，可根据实际机翼的厚度裁切多余部分，不需要重新修改三维模型即可适配多种小尺寸涵道航模的安装需求。

　　滑跑测试过程中，轮体的圆弧轮廓可以适应小粒径的平整场地，不会因为地面微小的颗粒出现卡滞，支架的三角结构可以分散降落时的冲击载荷，即使是新手操作的硬着陆，也不会轻易出现结构断裂的问题。整个结构没有多余的零散零件，打印完成后仅需要去除支撑即可完成装配，不需要额外的紧固件，非常适合航模爱好者自行打印制作，替换原有航模上的固定式起落架，提升飞行性能。
