三角翼火箭动力滑翔喷气航模结构

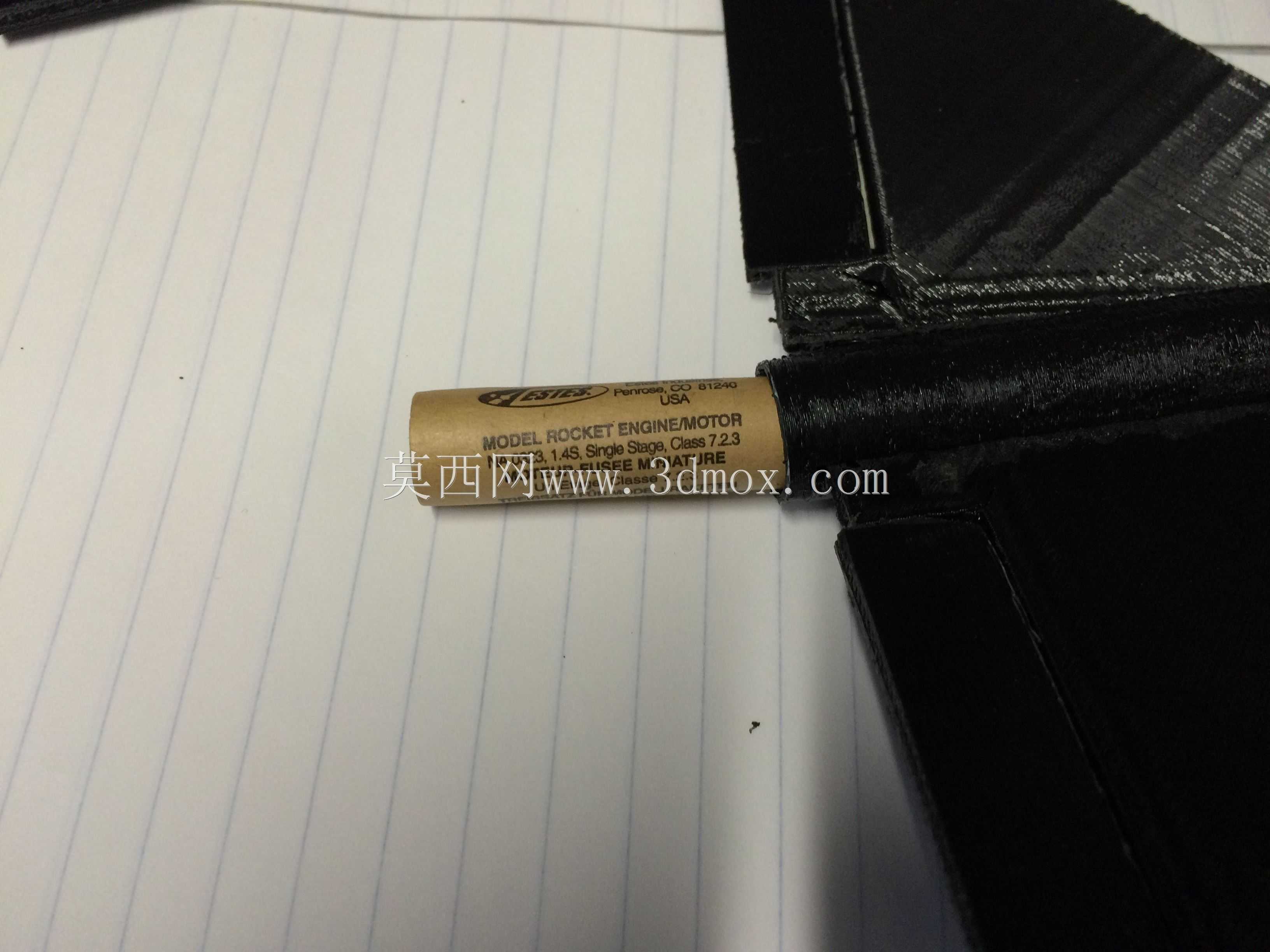

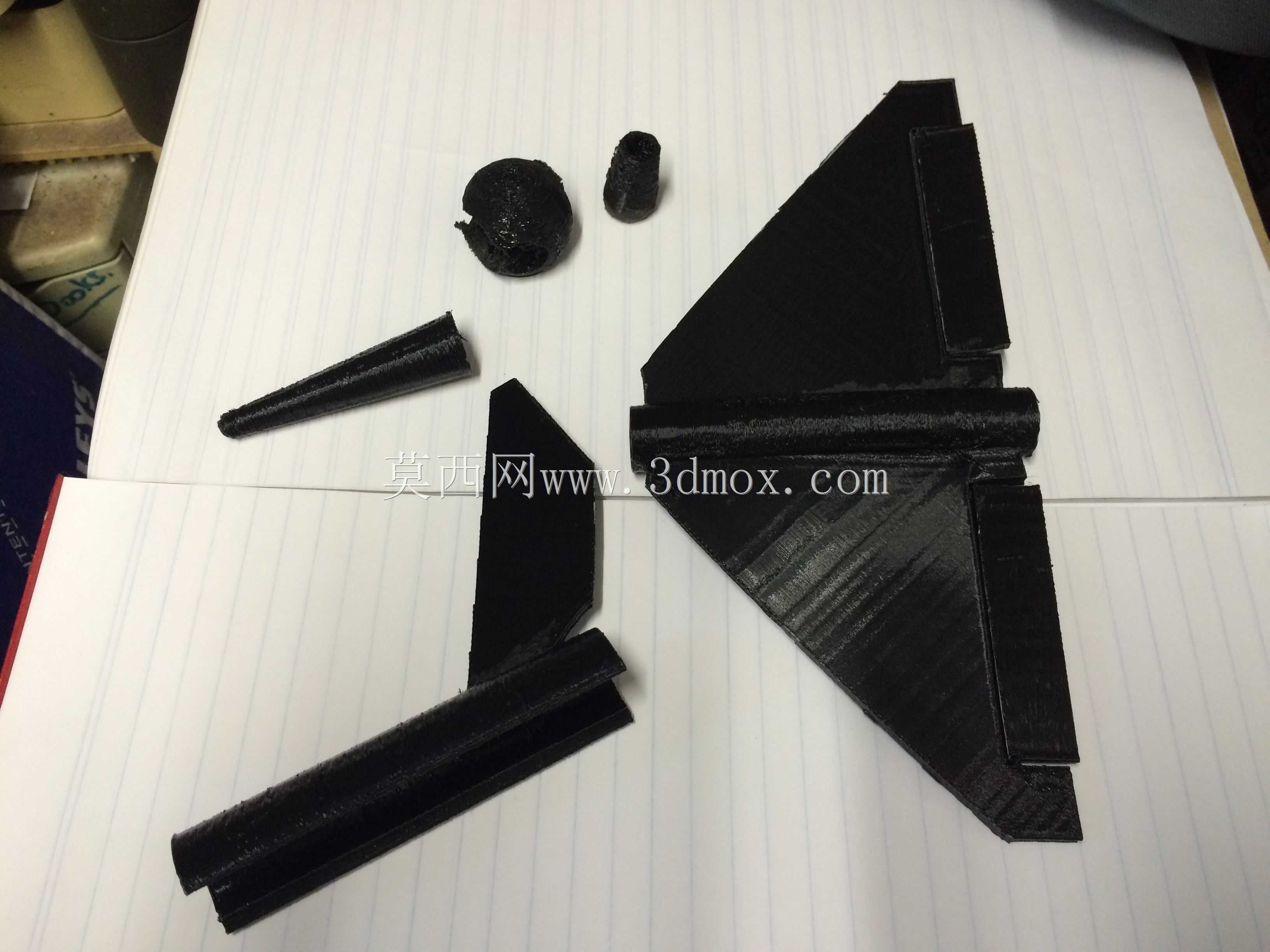

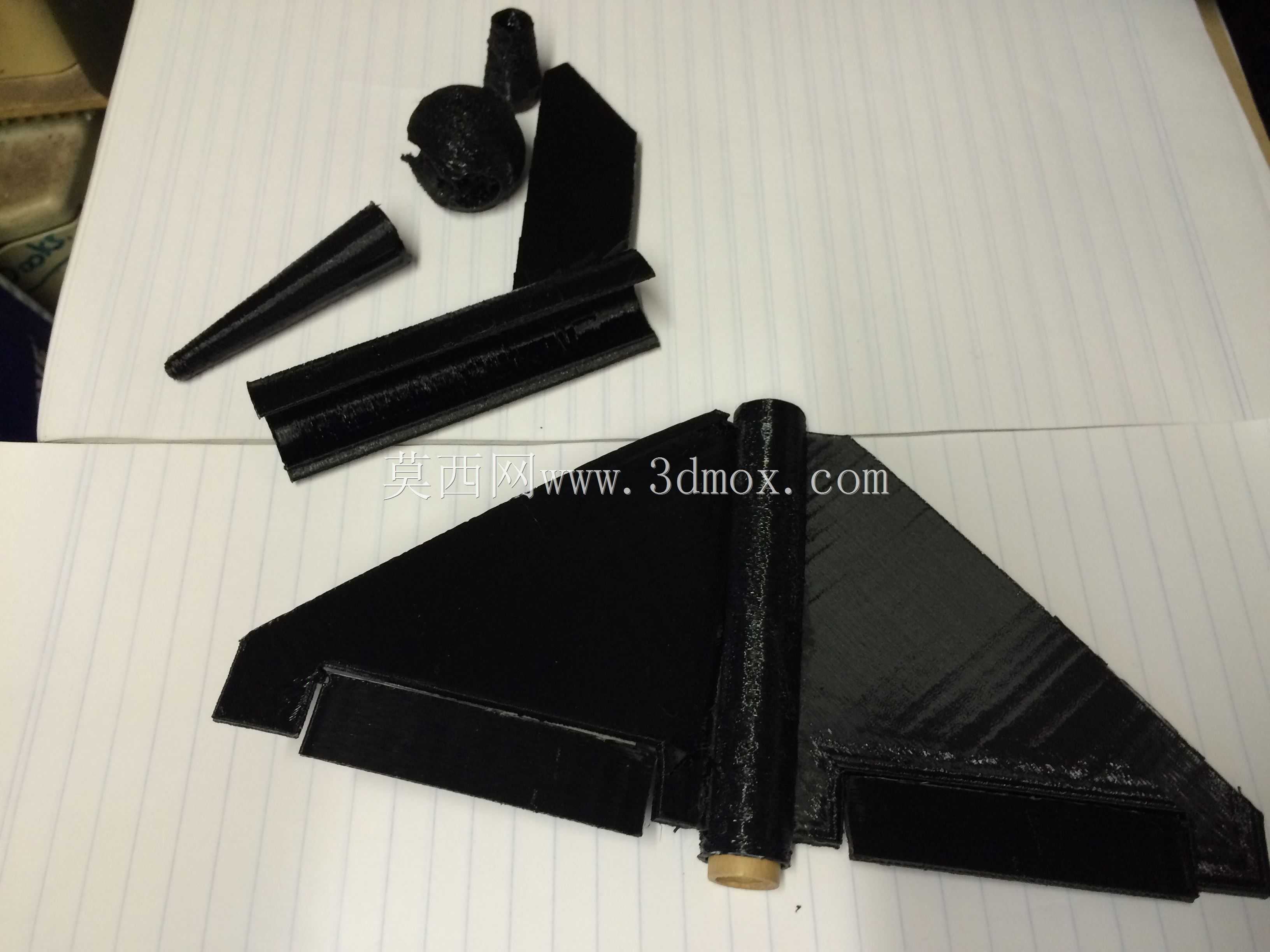

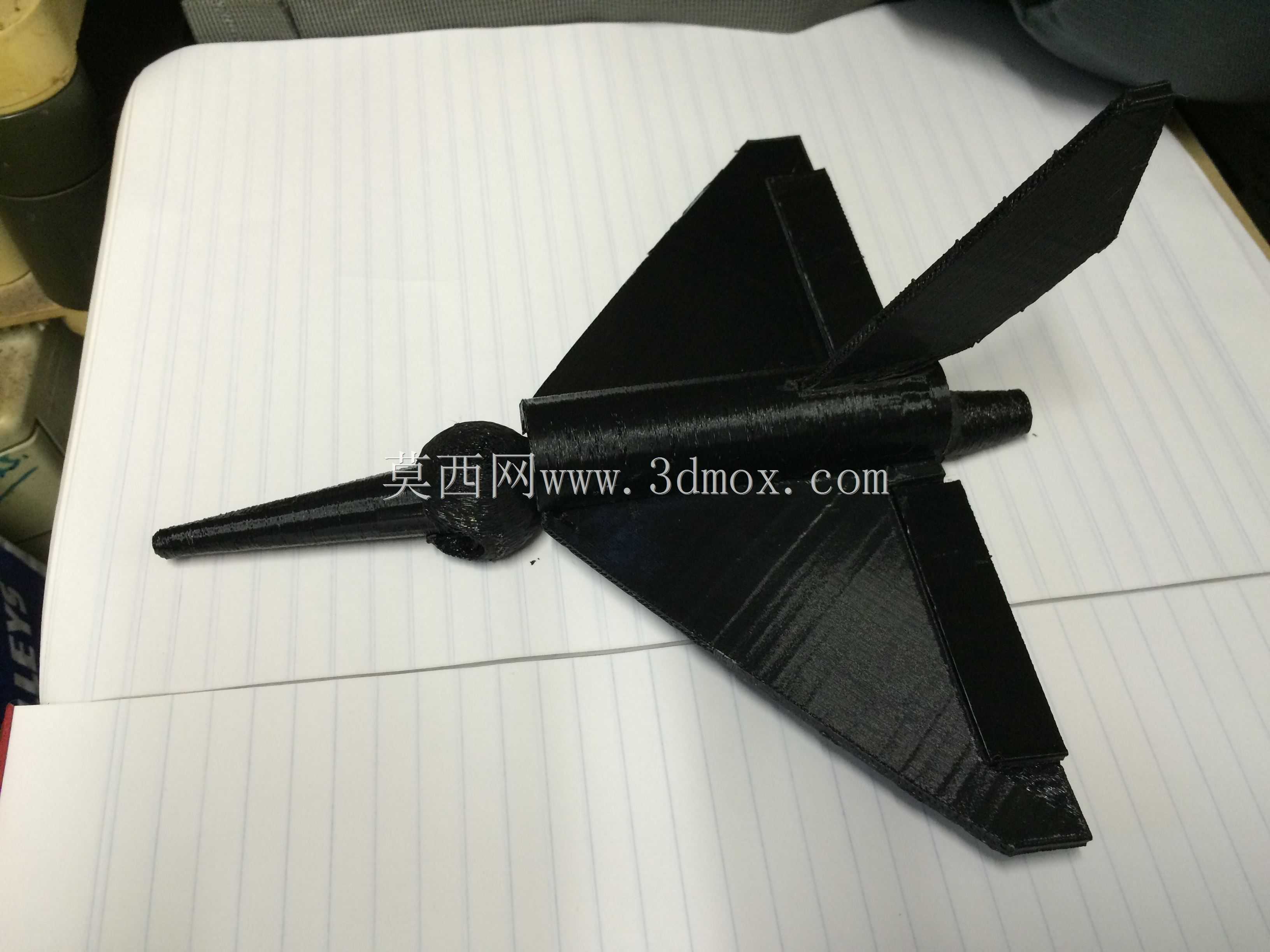

该三角翼构型航模可适配三种动力模式，分别对应火箭动力滑翔、遥控滑翔、EDF电动喷气飞行需求，覆盖航模爱好者从入门火箭试飞到进阶遥控飞行、电动喷气竞速的多场景使用需求。做火箭动力构型使用时，无需额外加装电缆盖、管道或排气管结构，搭配a号火箭发动机可实现约100米高度的爬升，搭配伺服装置、接收机与1s或2s规格电池即可实现滑翔阶段的舵面控制，完成飞行回收。当放大整体尺寸匹配对应EDF单元参数时，可直接转换为电动喷气航模使用，此时需装配全部结构零件，打印制作前需先放大平面图纸匹配对应尺寸，保证各部件装配间隙符合飞行要求。设计阶段针对3D打印制作做了专项适配，打印时需保证所有零件摆放角度适配所选打印机的成型特性，避免大角度悬空结构产生打印缺陷；推荐打印速度设置为100mm/s，外壳结构采用0%填充率即可满足强度需求，外壳壁厚设置为0.4到0.8区间，仅做火箭动力飞行的版本壁厚取0.8可提升结构抗冲击能力，兼顾滑翔飞行的版本取0.4壁厚可降低整机重量，提升滑翔比。打印热床温度设置为65℃，挤出机加热温度设置为200℃，底部边缘设置5层边缘裙边即可保证打印首层附着力，避免翘曲变形。整机采用三角翼无尾布局，尖锐机头降低高速飞行时的空气阻力，大后掠三角翼提供足够升力的同时，降低跨音速阶段的阻力增量，垂尾与副翼结构集成在翼身一体结构上，减少额外连接部件带来的重量与装配误差，翼身融合过渡区域做了圆弧处理，减少应力集中同时降低飞行阻力。安装边界方面，火箭动力版本需在机身尾部预留对应发动机的安装舱位，保证发动机轴线与机身轴线重合，避免推力偏心带来的飞行姿态失控；遥控滑翔版本需在机翼两侧副翼位置预留伺服舵机安装位，舵机摇臂行程需匹配副翼偏转角度需求，接收机与电池需布置在机身重心位置，保证整机重心落在三角翼气动焦点前方合适区间，避免飞行时出现姿态不稳定；EDF喷气版本需在机身中部预留涵道风扇安装舱，进气道做平滑过渡处理，减少进气损失，提升涵道效率，尾喷口收缩角度匹配涵道出气方向，避免推力损失。
