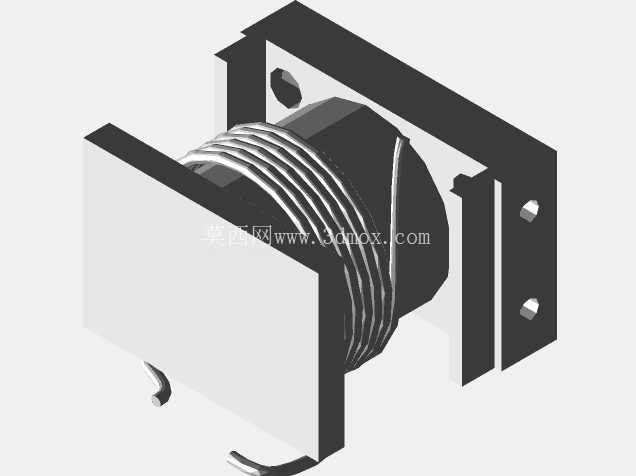

IZ350DKW摩托车点火电气盒结构设计

　　这款适配IZ350车型的点火电气盒，最初在合作开发摩托车型电气系统时进入结构设计环节，核心要解决的是小排量跨骑车型点火模块的安装防护、接线规整以及振动工况下的可靠性问题。日常骑行场景里，摩托车发动机持续输出振动，前轮卷起的泥水、雨天的路面积水、日常维护时的工具磕碰，都是这类安装在车架侧部电气件必须直面的工况，所以设计之初就没有采用常见的薄壳卡扣结构，而是选择了金属支架加绝缘防护腔体的组合形式。

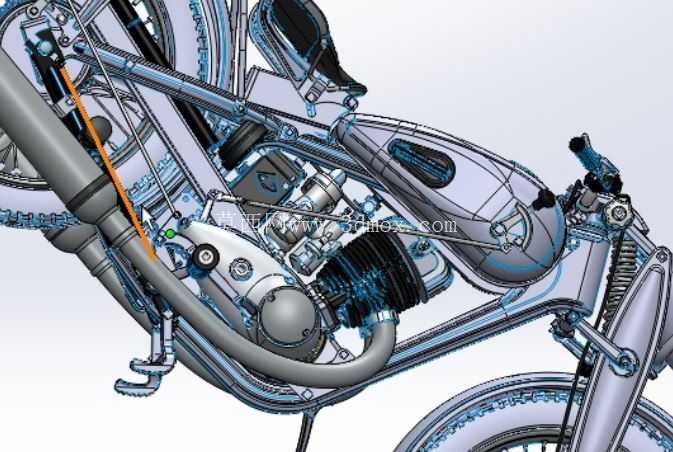

　　从安装边界来看，这款电气盒的固定点位完全匹配IZ350车架预留的安装孔位，底部支架的两个腰型孔可以抵消车架焊接带来的±1.5mm位置公差，上部的挂耳结构可以在主固定螺栓锁紧前实现预挂定位，方便产线工人单手完成对位，不需要额外的辅助托举工装。整体安装完成后，腔体外侧距离车架立管的最小间隙留足了8mm，既不会因为车辆行驶中的车架形变产生磕碰，也不会过度占用侧盖内部的布线空间，高压点火线的出线口特意做了向上倾斜15度的导向结构，避免雨水顺着线缆流进腔体内部造成点火短路。

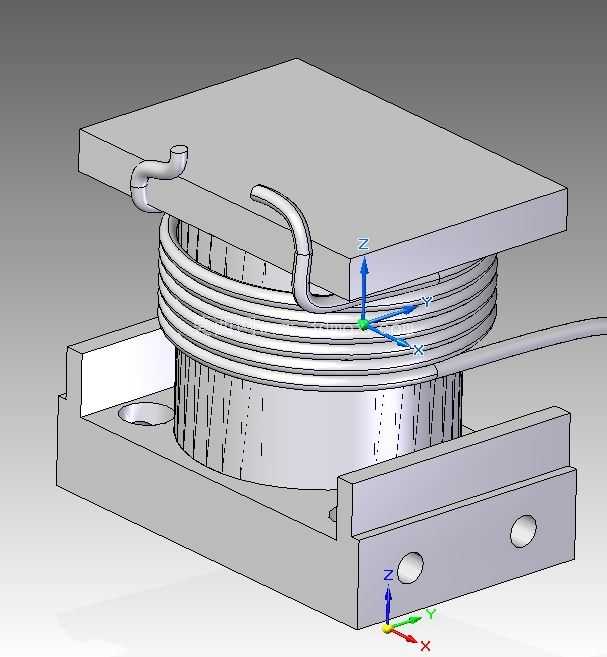

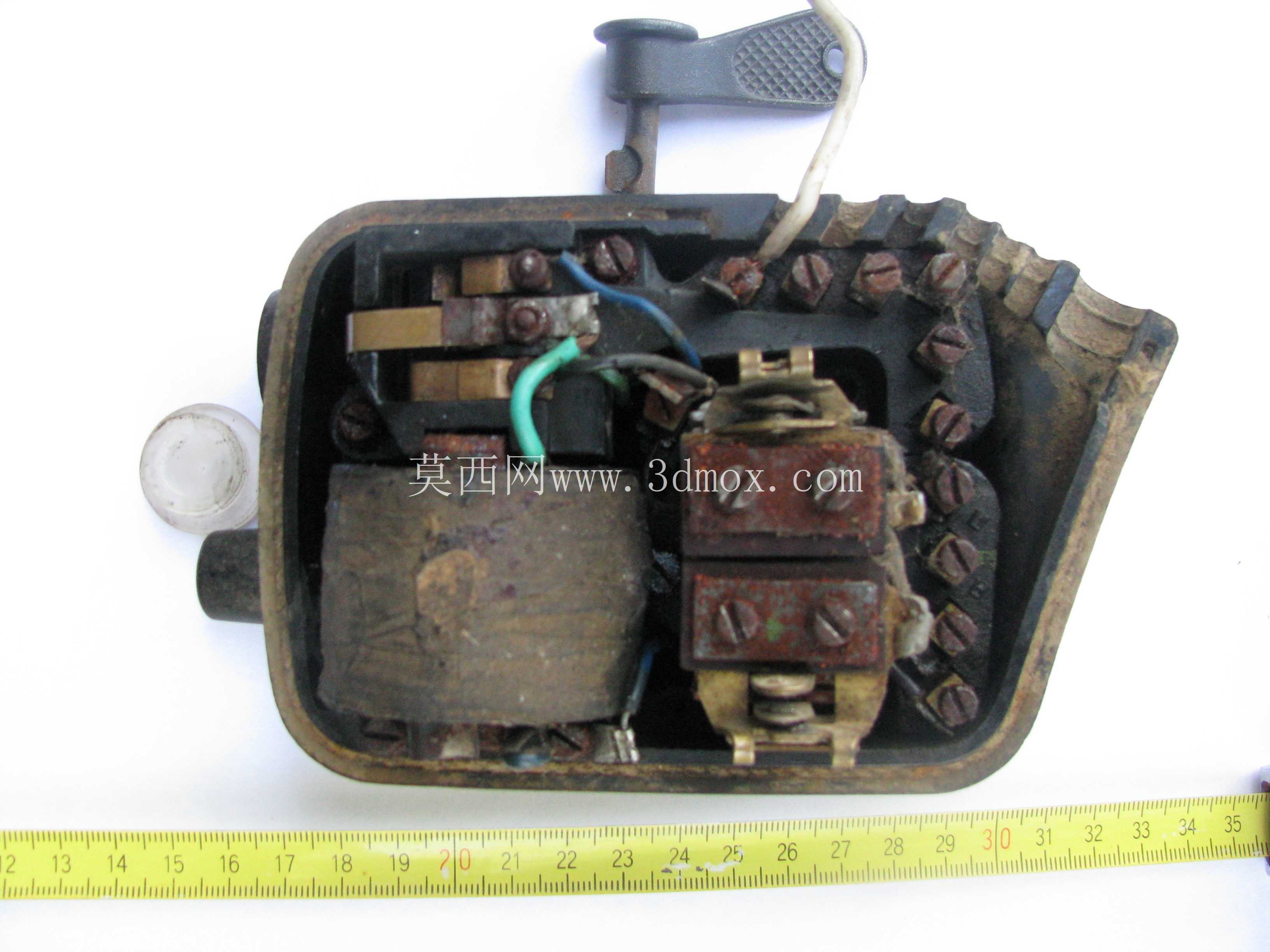

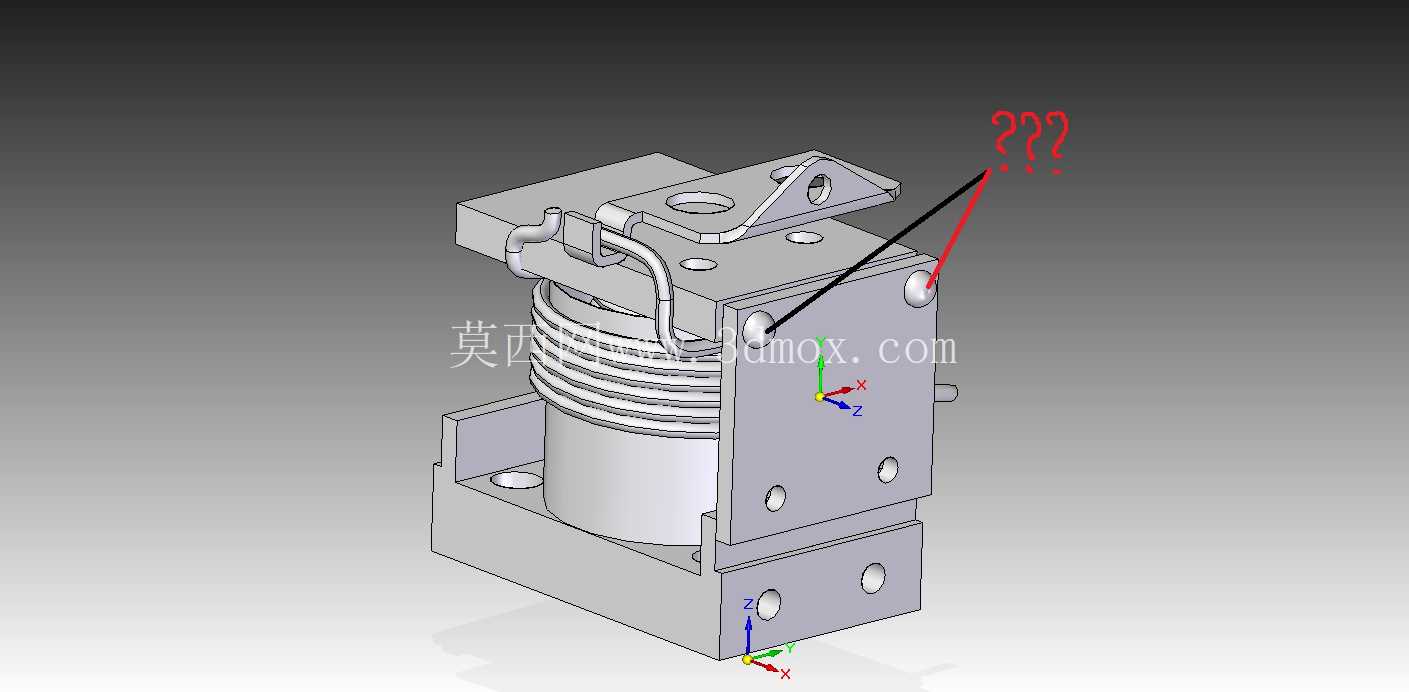

　　功能层面，这个电气盒内部要容纳点火线圈、信号触发模块以及接线端子排，所以腔体内部的筋位设计完全贴合元器件的外形轮廓，不需要额外打胶固定就能把元器件卡紧在腔体内，减少振动带来的引脚脱焊风险。侧面预留的两个固定螺柱是用来搭铁接线的，特意做了凸台处理，安装时搭铁端子可以直接压在凸台平面上，不会因为漆面或者装配间隙导致搭铁不良，这也是很多售后反馈里老款点火模块容易出现点火弱的核心诱因，这次设计里特意做了规避。

　　设计过程中还考虑了后期维护的便利性，腔体上盖的固定螺丝全部采用同规格的十字盘头螺丝，维护时不需要更换多种工具就能拆开上盖，接线端子排的位置正对侧盖的维护开口，不用把整个盒子从车架上拆下来就能完成接线检修。外层的金属支架除了固定作用，还能起到一定的电磁屏蔽效果，减少车辆上其他用电设备对点火信号的干扰，避免高速行驶时出现点火断火的问题。

　　之前做同类型部件的时候，曾经遇到过因为散热考虑不足导致线圈高温老化的问题，这次在腔体侧面特意开了两个隐蔽的透气孔，孔位做了朝下的折弯挡边，既能让腔体内部的热空气顺利排出，也不会让泥水直接溅进腔体内部，兼顾了散热和防护的需求。线圈安装位的下方留了2mm的缓冲垫安装槽，装配时贴上海绵缓冲垫，可以进一步过滤发动机传递过来的高频振动，延长内部元器件的使用寿命。整个部件的外形没有做多余的装饰性凸起，所有棱角都做了R2的圆角处理，一方面是避免安装时划伤工人的手，另一方面也不会和周边的线束、拉索产生运动干涉，转向时的车把拉索、前后制动的油管在最大转向角度下都不会和盒体产生摩擦，这点在数模阶段就做了全行程的运动干涉校验，装车后也经过了实车的转向、颠簸路试，没有出现干涉磨损的问题。
