LM2596降压模块分体式防护外壳结构

　　这款分体式壳体是专为LM2596系列DC-DC降压模块设计的配套防护结构，日常在嵌入式设备改装、小型工控板供电改造、桌面电子实验平台搭建、低压直流供电系统集成场景中使用频率极高。很多工程师在搭建原型电路或者做小批量设备供电改造时，裸露的LM2596模块存在引脚误触短路、积灰导致绝缘下降、外接接线拉扯造成焊盘脱落的问题，这款壳体就是针对这些实际工程痛点做的结构适配。

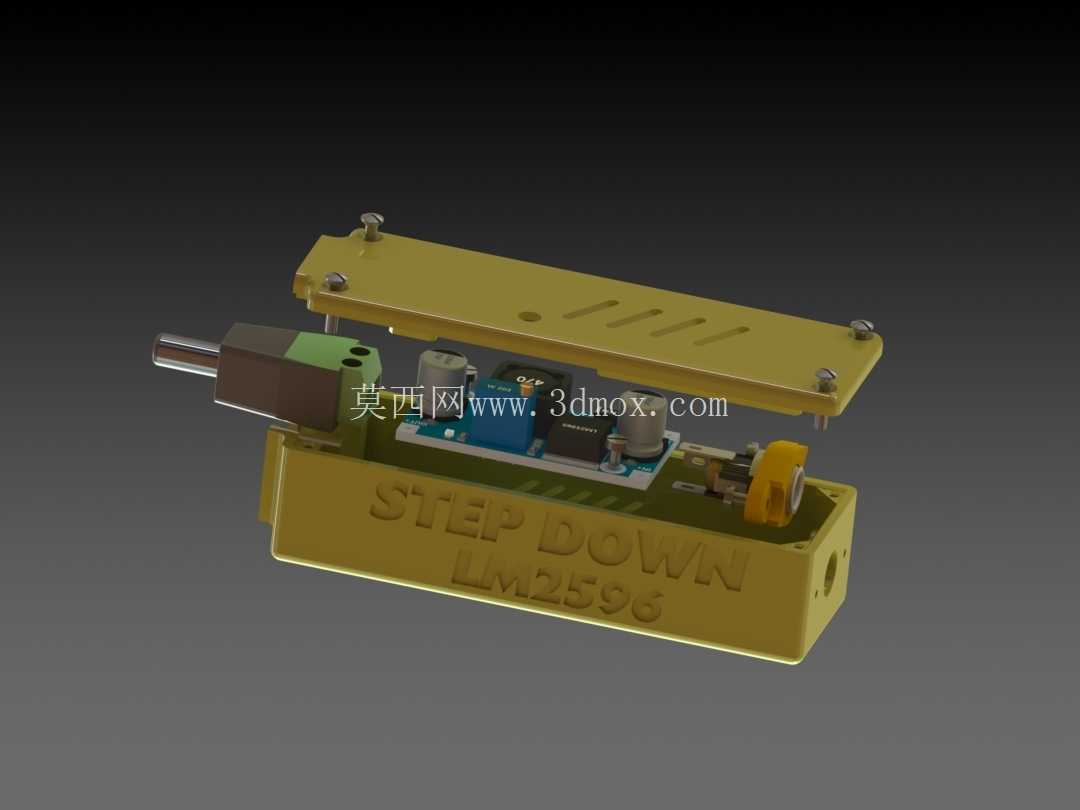

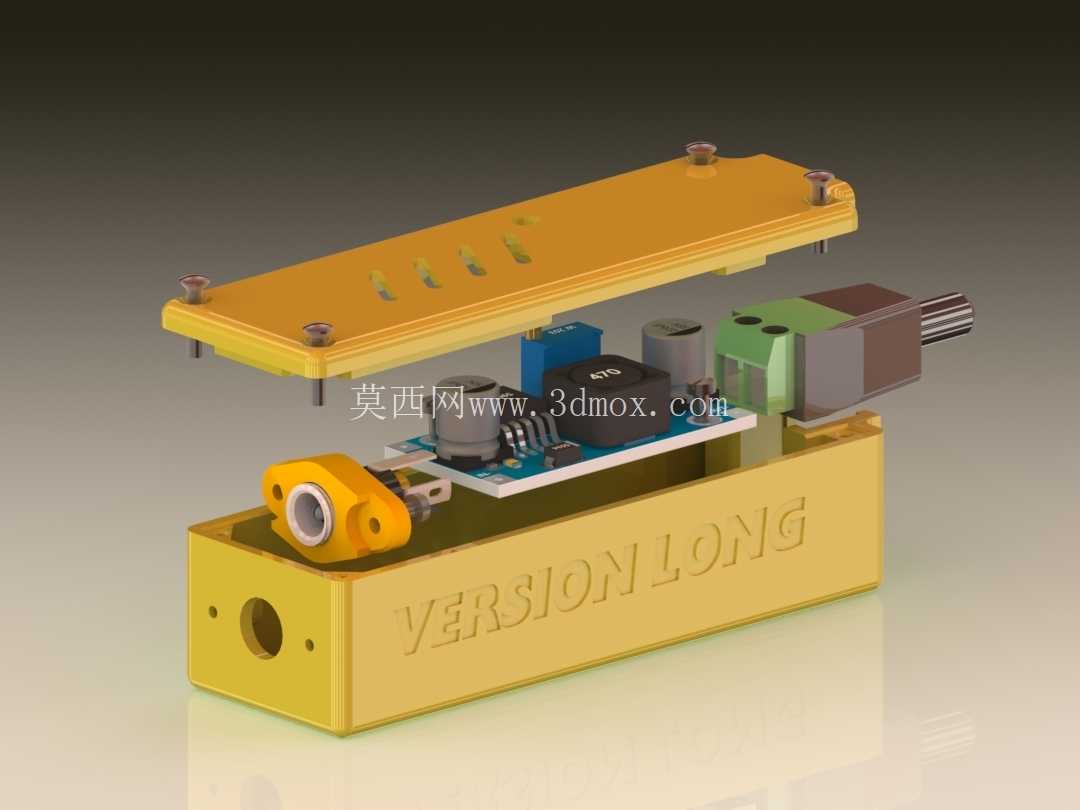

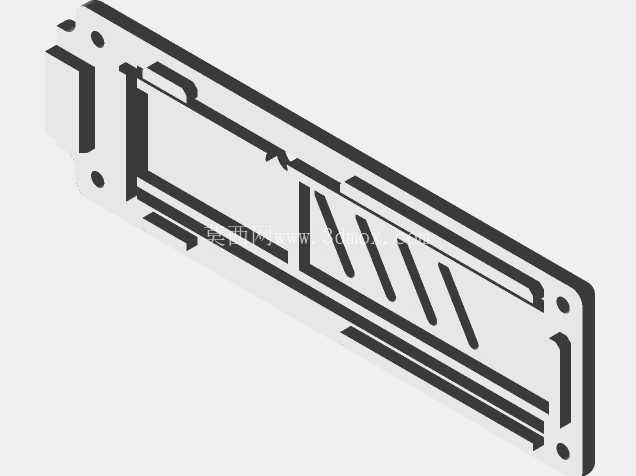

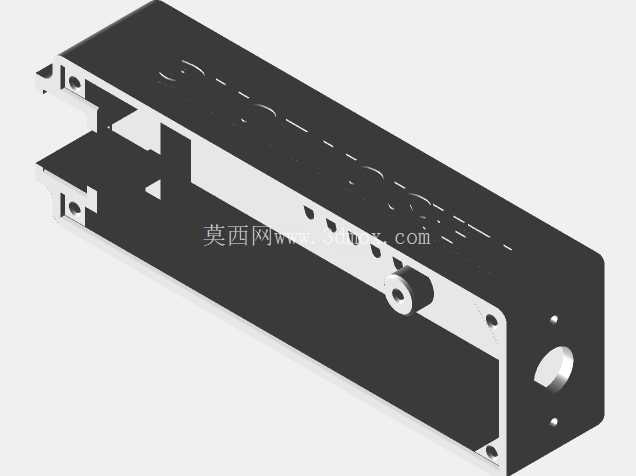

　　从结构设计逻辑来看，壳体采用上下扣合的分体式布局，下壳作为承载主体，内部预留了刚好容纳标准LM2596模块PCB的安装位，侧壁对应模块的输入输出接线端子位置开了适配的穿线开口，不用额外改动模块本身的接线方向，端子可以直接从侧壁开口伸出，方便外部导线接入，同时开口尺寸刚好卡住接线端子的台阶位，能避免模块在壳体内出现窜动。上盖通过四角的螺丝柱和下壳锁紧固定，螺丝柱的高度做了精准计算，锁紧后上盖内壁和模块顶部的电解电容、电感等最高元器件之间预留了0.8mm的安全间隙，既不会压损元器件，也能控制整体壳体的高度尺寸，不会造成空间浪费。

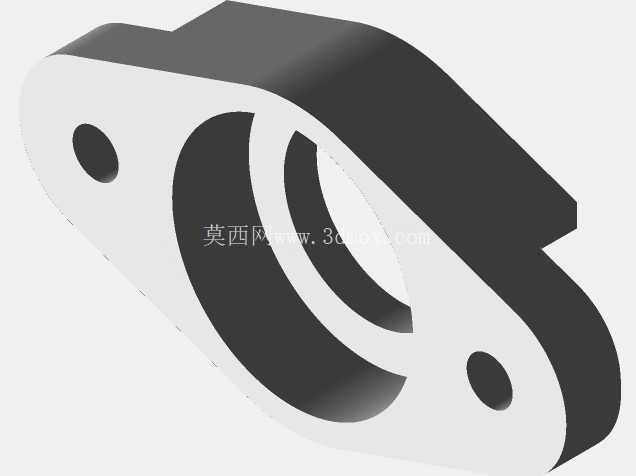

　　壳体侧壁还预留了固定安装孔，其中一端的孔位适配M3规格的固定螺丝，可以直接把整个带壳的降压模块固定在设备内壁、型材框架或者实验台面板上，安装边界清晰，不需要额外设计转接支架。壳体表面做了防滑的纹理处理，同时侧壁蚀刻的标识位可以方便使用者标注不同模块的输出电压参数，在多模块并排安装的场景下能快速区分不同回路的供电模块，避免接线错误。

　　在实际使用中，这款壳体能完全覆盖模块的带电部位，防止调试过程中螺丝刀、导线头等金属物件误触引脚造成电源短路，同时封闭的结构能阻挡大部分灰尘落在PCB表面，降低潮湿环境下电路板爬电的风险。上下壳的合模缝做了错位止口设计，普通的泼溅液体不会直接渗入壳体内部接触电路板，适合在车间临时测试台、桌面实验环境这类没有严格防水要求但存在少量杂物、泼溅风险的场景使用。

　　壳体的内部空间还做了局部避让设计，对应模块上的电位器调节位置预留了操作缺口，不用拆开上盖就可以用小螺丝刀直接调节输出电压，调试过程中不需要反复拆装壳体，能大幅提升现场调试的效率。接线端的开口位置做了圆角处理，穿线的时候不会划伤导线的绝缘层，避免导线破损造成的短路隐患。整体结构没有多余的装饰性设计，所有结构特征都围绕模块安装、接线、调试、固定的实际工程需求设计，没有冗余的结构，打印或者注塑生产的时候材料利用率高，成型难度低，普通的FDM3D打印机就可以直接制作出可用的成品，适合工程师在项目开发阶段快速打样验证，也适合小批量设备配套使用。
