手冲咖啡V60滴头固定支撑支架结构

　　这款支撑结构主要面向精品咖啡手冲作业场景，适配Hario V60系列锥形滴滤杯的固定使用需求，解决手冲过程中滴头放置不稳、高度适配性差的问题，可放置在吧台、家用操作台等平面区域，为手冲咖啡的滴滤环节提供稳定的支撑载体，避免滴滤过程中杯体偏移、滑落导致的咖啡液洒漏问题。从结构设计逻辑来看，整体框架采用钣金拼接形式，底部底座与垂直支撑条在激光切割下料后，通过CNC压力机完成折弯成型，折弯处预留的安装孔位用于框架各部件的螺丝锁附，框架上下端的腰型孔可适配不同尺寸的接液容器放置，同时预留的安装耳位可满足壁挂式安装的拓展需求，安装边界覆盖台面放置与壁挂固定两种场景，整体外框尺寸控制在适配常规V60滴头的范围，垂直方向预留足够的接液空间，可容纳常规300-600ml容量的咖啡分享壶放置。

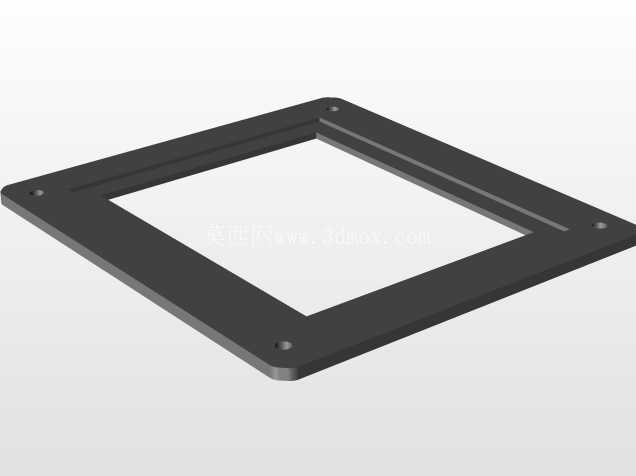

　　框架的层板设计采用分层配置，底层铺设黑色光泽有机玻璃，既可以遮挡内部的安装螺丝与走线（若后续拓展称重、计时模块可预留内部走线空间），也能提升底部的视觉整洁度，顶部铺设透明有机玻璃，可直观观察滴滤过程中咖啡液的滴落状态，同时有机玻璃材质的耐水特性适配咖啡冲煮场景下的水渍清洁需求，日常使用后可直接擦拭清理，不会出现金属材质长期遇水生锈的问题。针对滴头的固定部位，采用3D打印制作专属的锥形底座，锥面弧度完全匹配V60滴头的外壁锥度，可将滴头稳稳嵌合在支撑位上，打印件的锥度设计特意做了藏螺结构，将固定打印件与框架的螺丝隐藏在锥面内侧，不会在外观面露出螺丝头，既提升了整体的视觉整洁度，也避免螺丝凸起部位刮蹭滴头外壁或者划伤操作人员。

　　框架的边角位置都做了钝化处理，钣金切割后的锐边全部经过打磨倒钝，避免安装和使用过程中割伤手部，所有连接部位的螺丝都采用内六角沉头螺丝，锁附后螺丝头与钣金面齐平，不会出现凸起刮蹭的问题。在实际使用场景中，这款支撑结构除了基础的滴头固定功能，还可拓展搭配电子秤放置在底层黑色有机玻璃板上，实现冲煮过程中的液重实时监测，透明顶板的镂空位置刚好对准滴头中心，咖啡液可直接透过滤杯滴入下方的分享壶，不会出现液体积在层板上的问题。钣金框架的表面做了防锈涂层处理，长期处于潮湿的吧台环境也不会出现锈蚀掉漆的问题，有机玻璃板材的厚度经过选型验证，5mm厚度的板材可承受满水状态下V60滴头加上滤杯、咖啡粉、水的总重量，不会出现板材弯折变形的问题。

　　3D打印的锥形座采用耐水的PLA+材质打印，层厚设置为0.2mm保证锥面的光滑度，滴头放置后不会出现晃动偏移，锥座与框架的连接采用嵌入式卡合加螺丝固定的双重方式，长期插拔滴头也不会出现锥座松动移位的问题。整体结构的拆装十分便捷，所有连接螺丝都采用统一规格，日常维护或者更换配件时不需要准备多种规格的工具，框架的钣金部件都做了通用化设计，若后续需要适配其他规格的滴头，只需要更换3D打印的锥形座即可，不需要重新制作整个金属框架，大幅降低了后续改型的成本。安装尺寸方面，框架整体的长宽尺寸控制在150mm*150mm以内，占用吧台空间极小，垂直高度根据常规分享壶的高度设置为180mm，既保证足够的接液空间，也不会因为高度过高导致滴滤过程中咖啡液飞溅，底部的四个角都预留了防滑脚垫安装位，粘贴硅胶脚垫后可避免框架在光滑台面上滑动，进一步提升使用过程中的稳定性。
