蝶形翼面手拧快装垫圈紧固组件

　　在低压电气柜内部线束固定、小型通讯设备舱板拼接、实验室测试台架临时装夹这类需要频繁拆装、且操作空间受限无法容纳标准扳手的场景里，这类带翼形拧动结构的紧固组件一直是一线装配人员优先选用的连接件。不同于常规外六角或者内六角紧固件必须依赖配套工具才能施加拧紧力矩，这套组件的核心设计就是把螺母的施力部位做成了对称延伸的翼状结构，操作人员直接用手指捏住两侧翼片就能转动螺母，哪怕是带着薄劳保手套也能顺利完成操作，不需要额外寻找工具，能大幅缩短零散工位的装配调试时间。

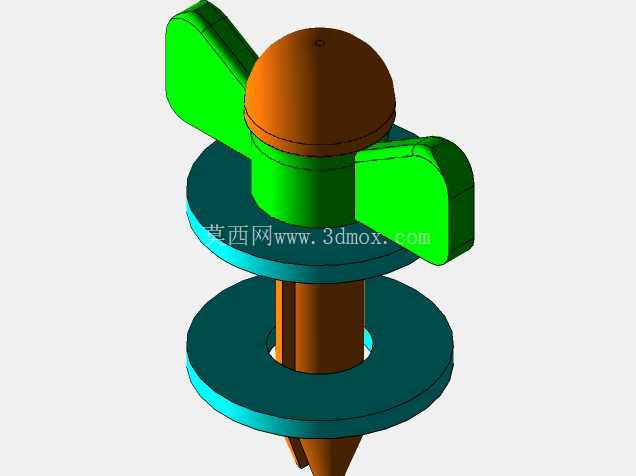

　　整套组件由蝶形螺母主体和两个平垫圈组成，结构逻辑完全围绕无工具快装的需求展开。螺母顶部做了圆弧过渡的半球形封端，没有尖锐的棱角凸起，一方面能避免装配和维护过程中剐蹭操作人员的手部、或是刮伤相邻的线束绝缘层，另一方面也能减少组件在狭小空间内卡滞线缆的概率。两侧的翼片做了符合人体工学的弧度处理，边缘做了小圆角钝化，捏持的时候不会硌手，翼片的延伸长度经过测算，刚好能让成年人用拇指和食指施加足够的拧紧力矩，满足常规低压电气、小型非金属构件连接的预紧力要求，不会因为力臂过短导致拧不紧，也不会因为力臂过长造成过度拧紧损坏被连接件。

　　配套的两个平垫圈采用了统一的外径尺寸，垫圈的厚度做了针对性的优化，不会因为过薄在拧紧时发生翘曲变形，也不会因为过厚占用过多的轴向安装空间。实际安装的时候，可以先把下方的垫圈从螺杆上取下，将带螺杆的主体穿过被连接件上预先开好的安装孔，再把取下的下垫圈套回螺杆，托住被连接件的下表面，这时候只需要用手把两侧的翼片对捏对齐，转动蝶形螺母就能逐步压紧两个垫圈，直到整个组件把被连接件牢牢夹紧。这种安装逻辑不需要在被连接件背面预留操作空间，哪怕是盲装场景，只要能摸到螺杆的端部就能完成垫圈的复位和螺母的拧紧，非常适合封闭腔体内的薄板连接场景。

　　从安装边界来看，这套组件的螺杆直径适配常规的小型电气安装孔位，垫圈的外径比螺杆大出足够的尺寸，能够有效分散螺母压紧时的压应力，避免在亚克力板、薄铝板、绝缘胶木板这类质地偏软的被连接件表面压出凹痕，甚至造成板材开裂。翼片的最大回转直径经过控制，拧紧过程中不会和相邻的元器件、走线槽发生干涉，哪怕是安装孔位间距比较密集的端子排附近，也能顺利操作。螺杆的有效长度覆盖了常见的薄板叠装厚度范围，从单层2mm的金属板到总厚度10mm以内的多层绝缘板叠装，都能提供足够的啮合行程，保证螺纹连接的可靠性。

　　在实际使用场景里，这类紧固件还有一个很突出的优势，就是反复拆装不会出现明显的力矩衰减，因为翼片的结构是和螺母主体一体成型的，不存在焊接式翼片容易脱落的问题，哪怕经过上百次的拧动操作，翼片和螺母主体的连接强度也能保持稳定。垫圈的接触面做了平整化处理，和被连接件接触的时候不会出现应力集中点，长期处于轻微振动的设备环境里，也不容易因为接触面的微小滑移出现松动，对于不需要大预紧力的非承重连接场景，完全可以替代需要工具拧紧的标准紧固件，大幅提升装配和后期维护的效率。很多做非标测试治具的工程师，在设计需要频繁更换试样的夹持结构时，也会选用这类紧固组件，不需要在治具旁边预留扳手的操作空间，能让治具的结构更加紧凑。
