杜邦2Pin跳线连接器绝缘外壳结构

项目分类:变压器/电感器 发布时间:2024-12-23 ID:862049
  • 杜邦2Pin跳线连接器绝缘外壳结构
  • 杜邦2Pin跳线连接器绝缘外壳结构
  • 杜邦2Pin跳线连接器绝缘外壳结构
  • 杜邦2Pin跳线连接器绝缘外壳结构

  在低压电子配线、实验板搭建、小功率电源次级输出接线场景中,杜邦2Pin连接器是使用频率极高的互连部件,而配套的绝缘外壳直接决定了接线后的防护性能、插拔手感与长期使用可靠性。这款外壳结构针对跳线接线场景做了针对性优化,区别于常规一体注塑的成品连接器外壳,该结构适配3D打印加工场景,可满足小批量定制、快速替换损坏接插件外壳的实际需求。

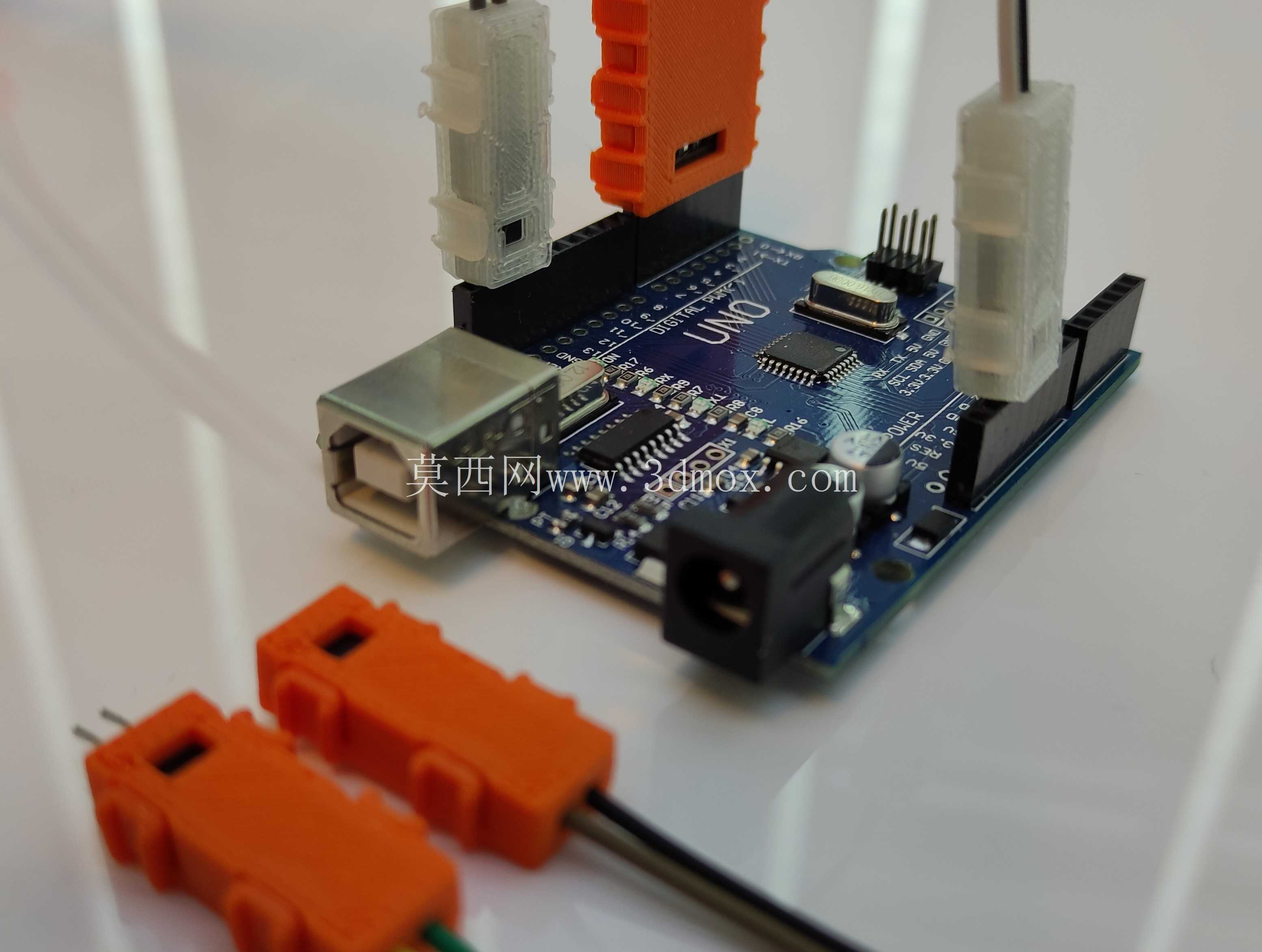

  从实际使用场景来看,这类2Pin连接器外壳多用于电源变压器次级低压输出端与负载端的跳线连接,比如实验电源的输出接线、小型控制板的信号与供电跳线、DIY电子设备的内部互连,能够将裸露的金属插针与接线端完全包覆,避免相邻引脚短路、接线端被外力拉扯脱落,同时为插拔操作提供足够的受力支撑,不会因为反复插拔导致插针弯折、接线松脱。外壳的出线端做了渐变收窄的线槽结构,能够同时容纳两根不同线径的跳线,适配常见的22AWG到26AWG杜邦线外径,线槽内壁做了微小的防滑凸棱,穿线后配合线芯压接的金属端子,可承受不小于15N的轴向拉力,满足日常配线的拉扯强度要求。

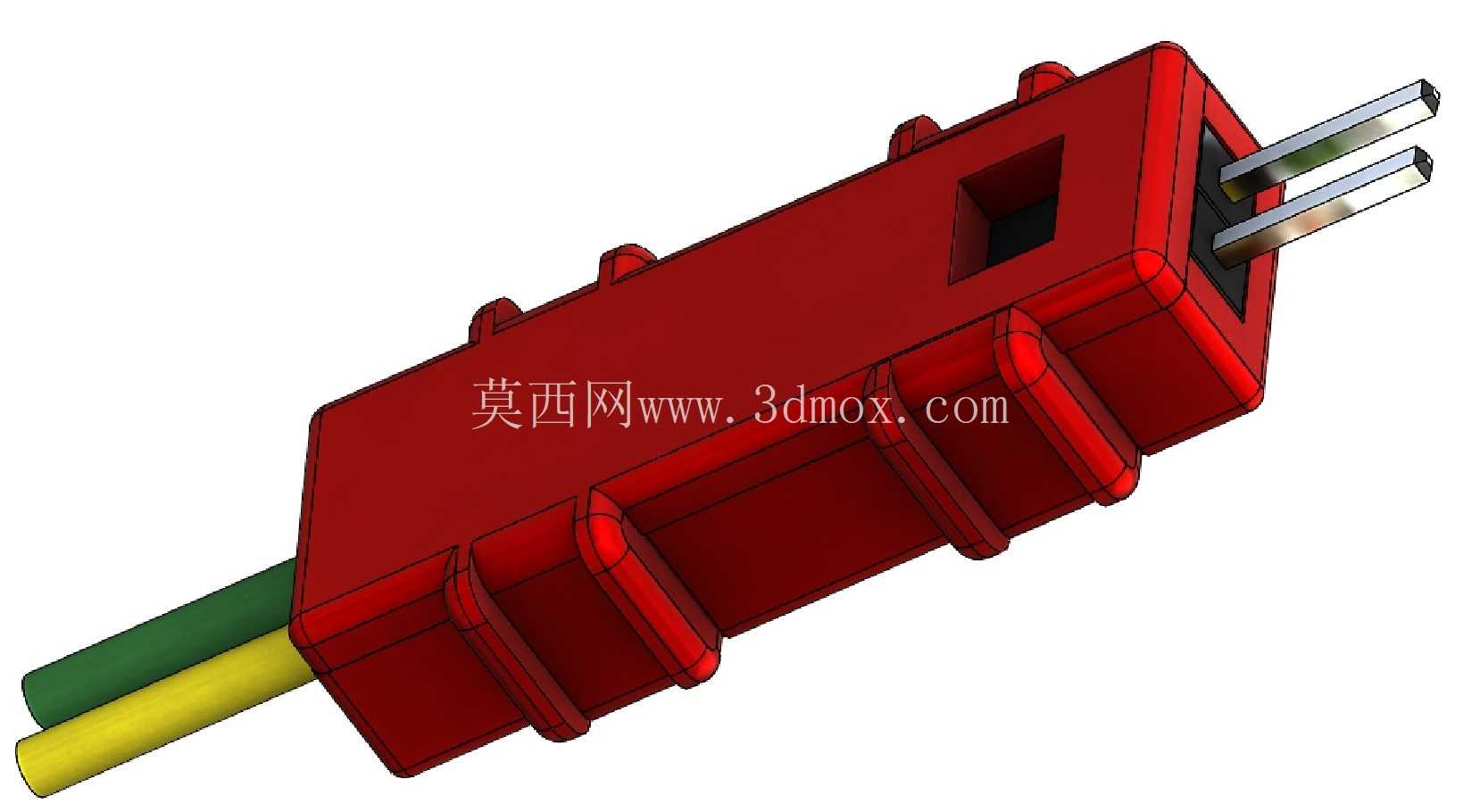

  设计思路上,这款外壳没有照搬商用杜邦连接器的全包裹卡扣结构,而是针对3D打印的工艺特性做了结构简化:外壳主体采用单侧开口的槽型结构,插针安装位预留了精准的定位方槽,两个金属插针的中心距严格匹配标准2Pin杜邦座的2.54mm间距,插针穿出端的开孔尺寸与插针过盈配合,装配后插针不会出现晃动、偏移的问题。外壳外壁设置了多道平行的加强筋,一方面是增加外壳整体的结构刚度,避免插拔时受力开裂,另一方面加强筋形成的凹凸纹理可以增加插拔时的手指摩擦力,即使手上有少量汗渍也能稳定施力,不会出现打滑的问题。外壳侧面预留的方形凹槽是防呆定位结构,与配套的母座对接时,只有方向正确才能完全插入,避免反插导致的电源正负极接反、信号引脚错位问题。

  从安装边界尺寸来看,这款外壳整体长度适配标准杜邦插针的压接长度,插针伸出外壳端面的长度为6mm,刚好匹配标准母座的插接深度,不会因为插针伸出过长导致相邻连接器触碰短路,也不会因为伸出过短导致接触不良。外壳的最大宽度控制在10mm以内,在密集排布的接线端子排上,相邻两个连接器之间不会出现干涉,可直接并排使用在多Pin的接线场景中。外壳的壁厚均匀控制在1.2mm,无论是采用PLA、ABS还是PETG材料打印,都不会出现壁厚不均导致的翘曲、填充不足问题,打印时无需额外添加支撑,摆放时将插针安装端面朝下即可直接成型,成型后仅需简单去除毛边即可投入使用。

  实际装配过程中,只需要将提前压接好跳线的金属插针从外壳的出线端推入定位槽,直到插针根部的限位卡台与外壳内部的挡边贴合即可完成装配,不需要额外的卡扣固定或者粘接,装配效率与商用成品外壳一致。装配完成后,外壳的出线端与线皮紧密贴合,能够阻挡少量灰尘、飞溅的液体接触到金属导电部位,满足一般工业环境、实验室环境下的防护要求,不会因为长期积灰导致绝缘性能下降。区别于市面上常见的硬质注塑外壳,这款结构的壁厚经过优化,带有轻微的形变余量,在低温环境下使用也不会因为外力冲击出现脆裂问题,适配不同使用场景的环境温度要求。
