AC-DC12V电源适配器外壳结构设计

　　日常接触的小型AC-DC电源适配器，外壳是保障内部电路可靠运行的核心结构件，这款12V输出规格的适配器外壳，从结构设计层面充分适配了内置变压、整流、滤波电路的排布需求，在民用小功率供电场景中覆盖极广，从桌面小型电子设备供电、嵌入式工控模块辅助供电到家用小型数码产品的电源适配，都能见到这类壳体的应用。

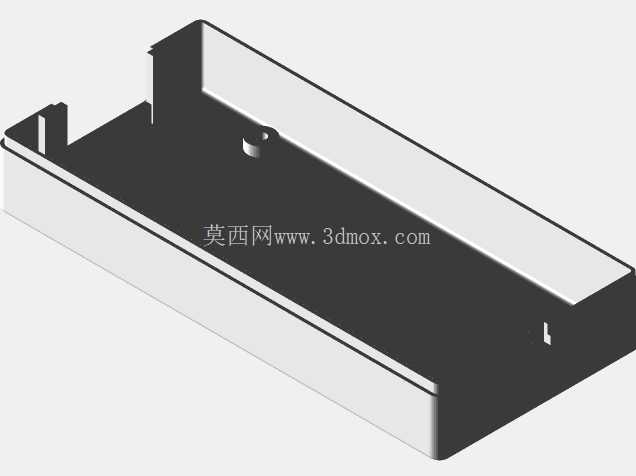

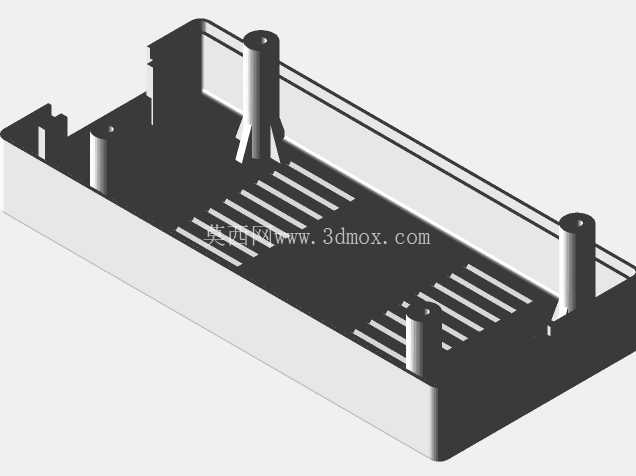

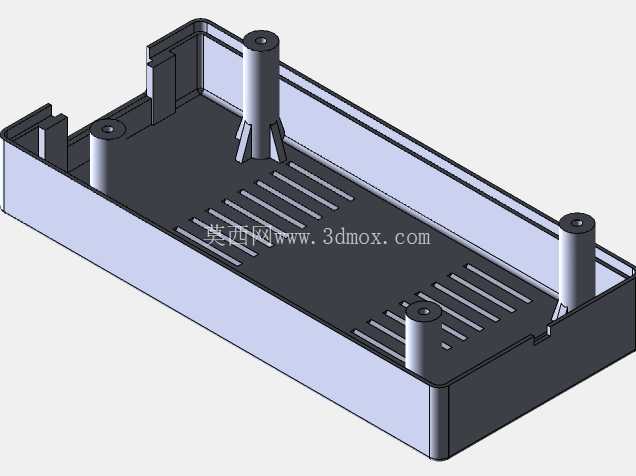

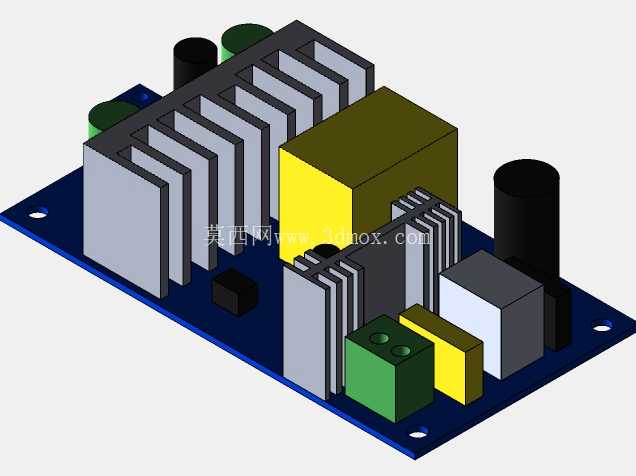

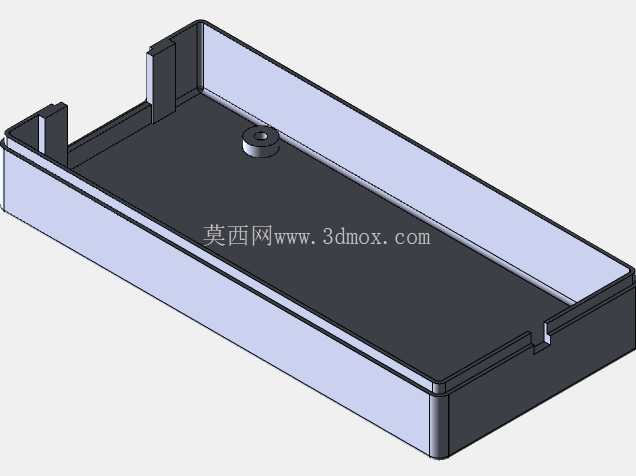

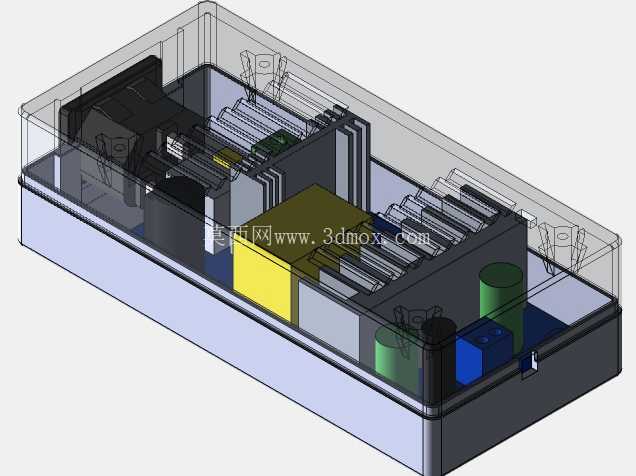

　　从实际使用的防护需求出发，这款外壳采用上下扣合的分体式结构，上盖做了半透明可视化的结构设计，既可以在生产调试阶段快速观察内部元件的装配状态、排查虚接或元件错位问题，日常使用中也能直观看到内部是否进灰、有无电容鼓包等异常，不用拆开壳体就能完成初步的状态排查。下壳作为承载主体，预留了PCB板的固定柱位，柱位高度经过精准核算，刚好匹配内置电路板的安装孔位，装配时不需要额外增加支撑垫片，就能让电路板与壳底保持安全的电气间隙，避免焊盘接触壳体引发短路风险。

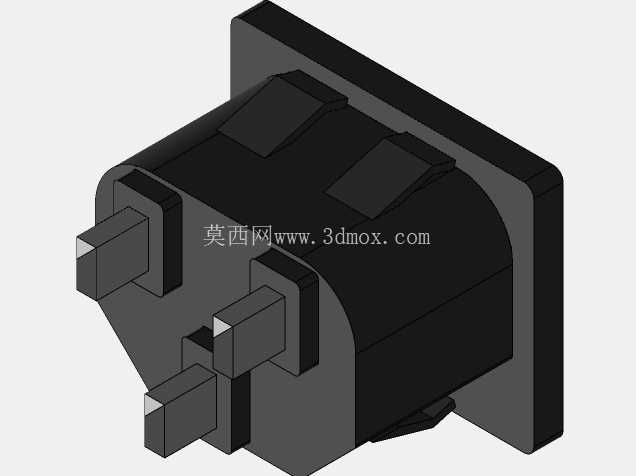

　　内部腔体的分区设计是这款壳体的核心设计亮点，顺着电路的功能流向，腔体自然划分出交流输入区、变压区、整流滤波区、直流输出区四个独立的空间，每个区域的肋板高度刚好卡合对应元件的顶部，既可以在灌胶或者点胶固定时阻挡胶液流到其他功能区，也能在适配器受到跌落、冲击时，限制大体积元件比如电解电容、变压器磁芯的位移，避免引脚受应力断裂。交流输入侧的壳体位置预留了国标插脚的安装卡槽，卡槽边缘做了加厚的挡边，插脚装配后挡边可以包裹插脚的金属连接部分，防止用户插拔时接触到带电部位，满足电气安全的爬电距离要求。直流输出侧则预留了出线口的卡位，适配常规的DC线卡头，装配时卡头卡入卡位后能承受一定的拉拽力，避免线材被扯动时连带内部焊点脱开。

　　安装边界的设计上，这款壳体的外部轮廓做了圆角过渡处理，没有尖锐的棱角，放在桌面使用时不会刮擦接触面，整体外形尺寸控制在常规手掌可握持的范围内，插在墙面插座上不会占用过多相邻插座的空间。壳体的合模缝位置做了错位止口设计，上下盖扣合后止口互相咬合，既可以提升壳体的整体结构强度，受到侧向挤压时不容易开裂，也能阻挡日常使用中的泼溅水、灰尘从缝隙进入壳体内部，提升户外或者多尘环境下使用的可靠性。上下盖的固定方式除了卡扣之外，还在壳体角落预留了螺丝柱位，对于需要更高防护等级的应用场景，可以打螺丝进一步锁紧合缝，避免卡扣长期使用老化松脱。

　　考虑到内置功率元件的散热需求，壳体内部对应整流桥、功率开关管的位置预留了导热胶的填充空间，装配时在元件与壳壁之间填充导热胶，就能把元件工作产生的热量传导到壳体表面散出，不需要额外开孔做散热结构，既保证了防护性能，又能满足12V额定输出下的散热要求，避免长期满载工作时内部温度过高加速元件老化。壳体的内壁还做了多条均匀分布的加强筋，加强筋沿着壳体长度方向排布，在不增加壳体壁厚、不额外提升材料成本的前提下，大幅提升了壳体的抗形变能力，堆叠放置或者受到外力按压时，壳体不会出现凹陷变形挤压内部元件的问题。

　　在实际生产装配环节，这款壳体的结构设计适配常规的注塑生产工艺，脱模斜度控制在合理范围内，没有倒扣或者难以脱模的复杂结构，量产时的良品率更高，装配工序也足够简洁，只需要依次装入插脚组件、内置电路板、输出线材，扣合上盖就能完成主体装配，不需要复杂的工装夹具辅助，能有效提升装配环节的生产效率。针对不同应用场景的适配需求，壳体表面预留了标签粘贴的平整区域，不会因为加强筋或者曲面导致标签粘贴起翘，方便标注输出参数、安全警示标识等内容。
