适配Analog Discovery2的BNC转接收纳盒结构

　　在日常电子电路调试、实验室测试场景中，Analog Discovery2作为便携型多功能测试仪器，常需要搭配BNC接口完成示波器、信号发生器等通道的外接连线，零散的转接板与仪器本体分开放置不仅容易丢失配件，连线时也容易出现接口拉扯松动、信号干扰的问题，这款带BNC转接板的收纳盒结构，正是针对这类现场测试的实际痛点完成的结构设计。从实际使用场景出发，该结构首先要满足仪器本体的全包裹防护，日常携带外出测试时，可避免仪器外壳被工作台面的焊锡渣、尖锐元件刮花，同时预留的BNC转接板安装位，可直接将常用的BNC接口固定在盒体侧面，测试时无需反复插拔转接板，直接通过BNC线连接测试探头即可，大幅减少现场调试的接线准备时间。

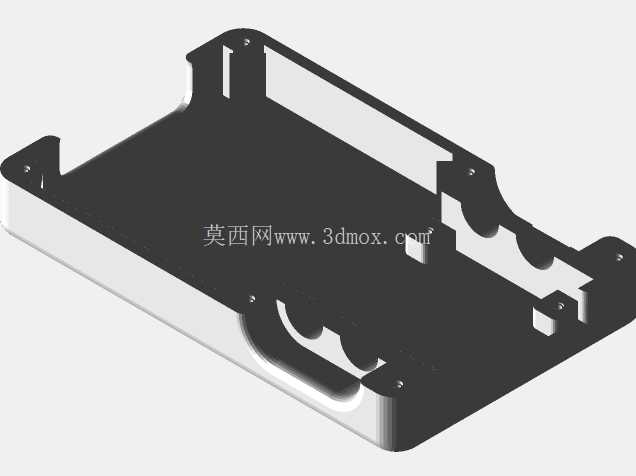

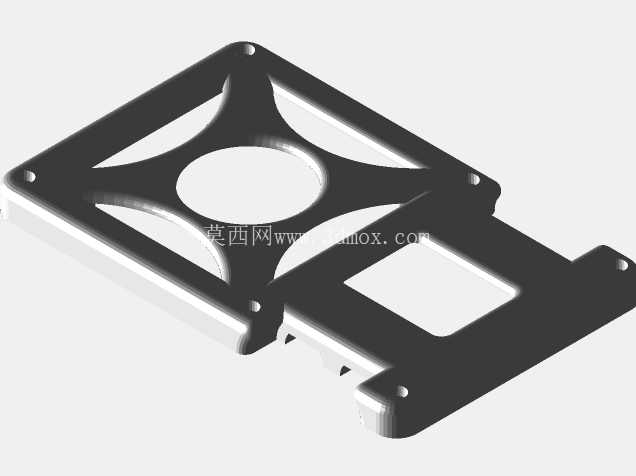

　　设计过程中优先考虑3D打印的工艺可行性，整体结构采用无支撑打印思路，所有外露面的拔模角度控制在1.5度以上，内壁与仪器本体的配合间隙预留0.2mm，既保证仪器可以顺畅放入盒体，又不会出现晃动松脱的问题；BNC接口的安装位采用沉台设计，接口装入后端面与盒体外壁齐平，避免外接BNC接头时出现应力集中导致接口开裂。安装边界方面，盒体内部腔体尺寸完全匹配Analog Discovery2的本体轮廓，在仪器的USB接口、电源接口位置预留了对应的通槽，无需取出仪器即可完成供电与数据连线；固定螺丝的选型完全采用通用标准钣金螺丝，分别使用6颗2.8x13毫米螺丝完成盒体上下盖的锁紧，4颗2.8x6毫米螺丝完成BNC转接板与盒体的固定，所有螺丝孔位均设计了自攻导向柱，打印完成后可直接拧入螺丝，无需额外预埋铜螺母，降低后期装配的加工成本。

　　盒体的边角位置全部做了R3的圆角过渡，既避免3D打印时出现边角翘曲的问题，日常手持携带时也不会出现硌手的情况；在BNC接口的对应位置，盒体内壁设计了加强筋结构，转接板装入后加强筋刚好贴合在转接板背面，频繁插拔BNC接头时，转接板不会出现向内凹陷变形的问题，长期使用的结构可靠性更高。不同于市面上通用的仪器收纳盒，该结构没有做多余的冗余仓位，所有内部空间完全围绕仪器本体与BNC转接板的安装需求设计，整体体积控制在最小范围，可直接放入普通的工具包夹层中，适合外出现场调试、学生电子竞赛、实验室日常测试等多种场景使用。

　　打印材料选用常规PLA即可满足使用强度要求，日常室内测试环境下PLA的刚性完全可以支撑盒体的结构需求，无需使用高强度工程塑料，进一步降低制作成本；盒盖与盒体的配合面设计了0.15mm的错位止口，扣合后不会出现上下错位的问题，即使不慎从工作台面跌落，盒体也不会轻易散开，可对内部仪器起到有效的缓冲防护作用。针对BNC接头的屏蔽需求，转接板安装位与盒体之间预留了0.1mm的间隙，可在装配时在间隙处粘贴薄铜箔，进一步降低外接信号的干扰，提升测试数据的稳定性；在仪器的散热对应位置，盒体侧面设计了阵列式的通风小孔，长时间连续测试时，仪器工作产生的热量可通过通风孔及时散出，不会出现盒内积温过高的问题。
