KingroonKP3S3D打印机线轴安装支架

　　桌面级FDM3D打印作业过程中，耗材线轴的放置稳定性直接影响送料顺畅度，若线轴放置位置偏移、转动阻尼不均，极易出现送料卡顿、耗材拉扯断料、打印层厚不均等问题，直接造成打印件报废。这款适配KingroonKP3S机型的线轴支架，正是针对原厂机型顶部走线布局优化设计的外置支撑结构，解决了原厂小尺寸线轴适配性不足、大重量耗材卷放置易晃动的痛点。

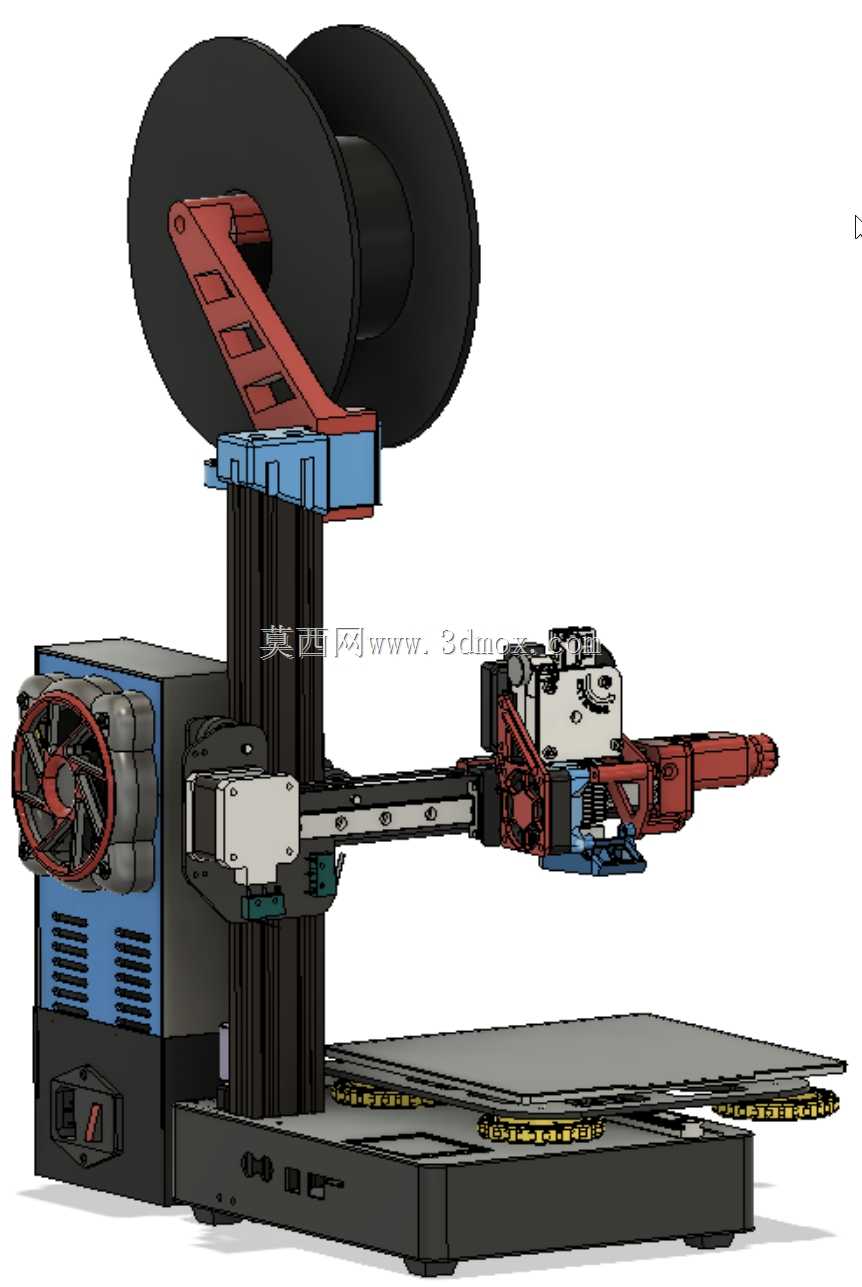

　　从实际安装场景来看，该支架采用侧装悬臂式结构，固定点位选取设备立柱型材的标准槽位，无需对原有设备机身进行打孔、切削等二次改装，通过配套的T型螺母与锁紧螺丝即可完成固定，安装后整体向外延伸的长度控制在120mm以内，不会超出设备原有桌面占用边界，放置在常规600mm深度的工作台面上不会出现突出磕碰的问题。支架的承载臂采用斜向加强筋结构，在控制整体打印件重量的前提下，可承载最大1kg重量的标准1.75mm耗材线轴，适配线轴的内孔直径范围覆盖50mm-75mm，兼容市面绝大多数通用PLA、ABS、PETG耗材卷的尺寸规格。

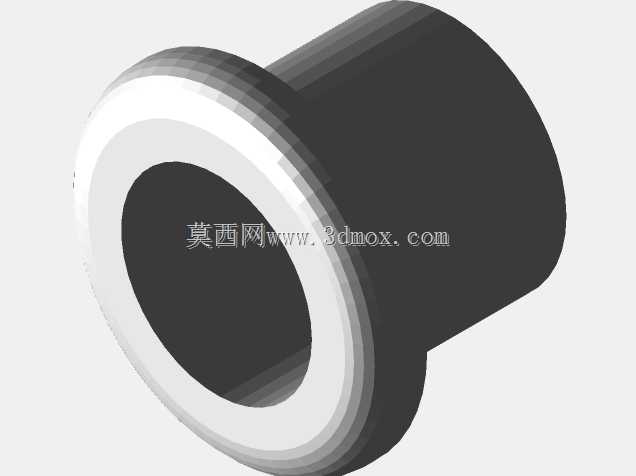

　　设计过程中重点考量了送料路径的顺滑性，支架上线轴的安装轴心高度与设备挤出机进料口的高度差控制在80mm区间，耗材从线轴导出后可形成平缓的上扬角度进入挤出机构，避免了过大弯折角度造成的耗材阻力激增。线轴转轴位置预留了0.2mm的转动间隙，安装后线轴可随送料动作自由转动，不会出现卡滞拖滞的情况，同时转轴端部设置有限位挡边，可防止打印过程中设备振动造成线轴横向滑脱。

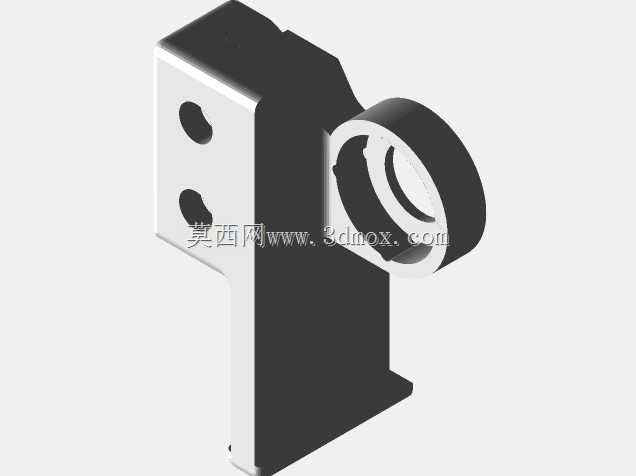

　　支架的整体结构采用分体式组装设计，固定底座、承载臂、转轴三个部件可单独打印更换，若某一部件出现磨损断裂无需整体替换，降低了后期维护成本。固定底座与型材接触的面设置有防滑纹路，锁紧后可承受最大50N的横向拉力，即使设备高速打印产生持续振动，支架也不会出现移位松动的问题。承载臂的斜向结构除了加强结构强度外，还可在换料时临时搁置剪断的耗材端头，避免耗材端头垂落缠绕到设备的传动同步带或运动导轨上，减少打印过程中的故障隐患。

　　从实际使用反馈来看，安装该支架后，耗材送料的阻力波动可控制在±0.5N以内，相比原厂放置在设备顶部的线轴方案，长时间打印的断料故障率可降低60%以上，尤其适配大卷径耗材长时间连续打印的作业场景，无需频繁更换小卷耗材，也避免了耗材卷放置在设备顶部随Z轴升降产生的晃动问题。支架的安装位置避开了设备X轴运动的全行程范围，打印头移动到左右极限位置时也不会与支架或线轴产生干涉，不会压缩设备原有的有效打印尺寸。

　　针对不同耗材的使用特性，支架的转轴位置还可兼容加装阻尼调节配件，对于TPU等软性耗材，可适当增加转轴转动阻尼，避免线轴惯性转动造成耗材松脱打结；对于PLA等硬性耗材，可保持低阻尼状态减少送料负载。整个支架的外露边缘均做了R2以上的圆角处理，没有尖锐棱角，换料操作时不会划伤手部，也不会剐蹭耗材表面造成耗材碎屑掉落影响打印质量。
