NEMA24规格步进电机L型安装固定支架

　　在中小型自动化设备的传动布局中，步进电机的安装固定精度直接影响传动副的啮合稳定性，尤其是采用同步带、丝杠直连的传动结构，电机输出轴与负载轴的同轴度偏差、安装面的平面度误差，都会直接转化为传动噪音、磨损加剧甚至丢步问题，这款适配NEMA24规格步进电机的L型安装支架，正是针对这类侧装式电机布局场景设计的结构件。从实际应用场景来看，这类支架广泛出现在桌面级数控设备、小型输送线驱动端、3D打印设备运动轴、非标自动化单轴模组的侧装电机位，区别于直连式电机座，L型结构可以将电机的安装面从设备安装基板的垂直面转换为平行面，大幅压缩电机轴向的占用空间，适合设备内部布局紧凑、轴向安装空间不足的场合。

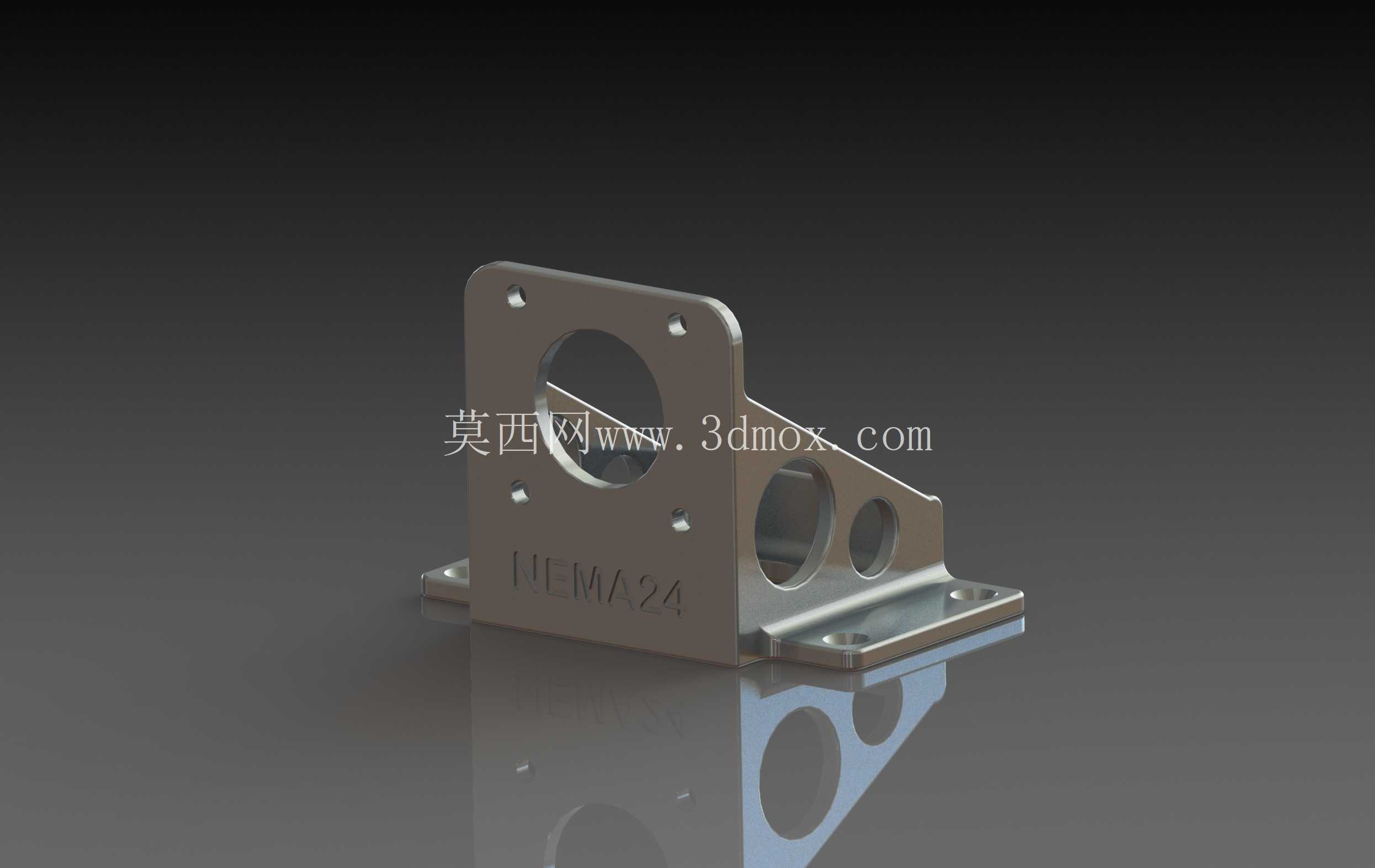

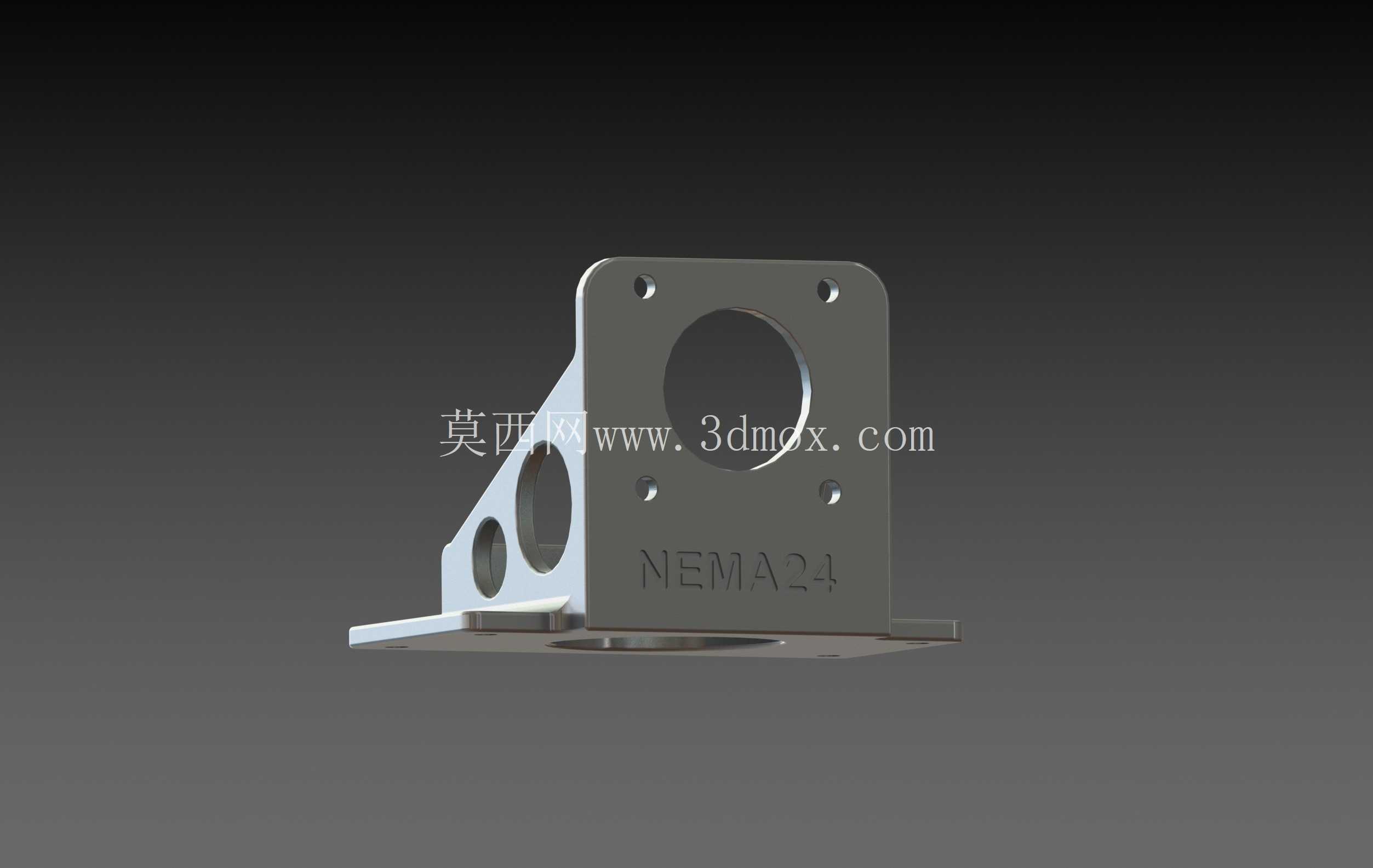

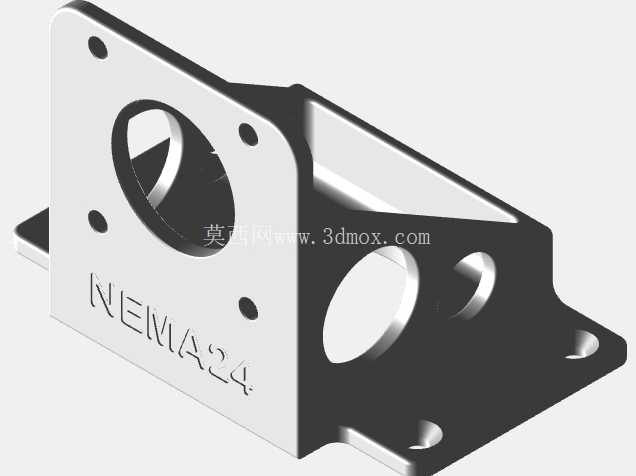

　　从功能特性上看，支架主体采用一体化弯折成型的L型受力结构，竖直安装面开设与NEMA24电机法兰匹配的定位止口与安装孔位，止口尺寸严格匹配NEMA24标准法兰的定位圆公差，安装时电机法兰可以直接嵌入止口完成预定位，避免人工拧螺丝时出现的孔位偏移问题，四个安装孔位对应电机法兰的固定孔，孔位周边做了局部加厚处理，抵消电机启停时的交变冲击力，防止长期运行后孔位变形导致电机移位。竖直面上除了主电机安装孔外，还开设了三个大小不一的镂空过孔，中间的大孔用于避让电机输出轴端的联轴器或者同步轮，两侧的小孔既可以作为走线通道，也能用于安装传感器支架、限位触发片等附属零件，不用额外在支架上钻孔加工。底部的水平安装翼面开设四个长圆形安装孔，长孔的延伸方向沿电机输出轴的垂直方向布置，安装时可以微调电机的前后位置，方便调整同步带张紧度或者丝杠与电机轴的配合间隙，不需要完全拧下螺丝就能完成位置校准，大幅降低现场调试的工作量。

　　设计思路上，这款支架没有采用多余的加强筋结构，而是通过弯折边的翻边处理提升整体刚性，竖直面与水平面的弯折处做了圆角过渡，避免应力集中导致的弯折处断裂，同时支架表面做了平整化处理，安装面的平面度控制在合理公差范围内，保证电机安装后法兰面与支架面完全贴合，不会出现倾斜导致的轴系别劲问题。支架上蚀刻的NEMA24标识清晰标注适配规格，方便现场装配时快速识别选型，避免错拿错装。

　　从安装边界尺寸来看，竖直安装面的高度刚好覆盖NEMA24电机的法兰安装区域，不会遮挡电机后端的编码器接线或者散热结构，水平翼面的宽度控制在合理范围，安装时不会和周边的导轨、线槽等零件产生干涉，整体厚度适配常规M5规格的安装螺丝，螺丝沉头深度刚好让螺丝头完全埋入支架表面，不会凸起刮蹭电机本体或者周边零件。实际装配时，只需要先将电机通过四颗螺丝固定在支架竖直面，再将支架整体通过底部的四个长孔固定在设备基板上，就能完成电机的安装，相比现场自行切割折弯的自制支架，这款标准化支架的孔位精度、形位公差都经过校准，不需要二次加工就能直接使用，能大幅缩短设备的装配调试周期，同时避免自制支架精度不足导致的传动故障。在长期运行场景下，支架的受力结构经过优化，电机运行时的振动可以通过L型结构均匀传递到设备基板上，不会出现支架共振导致的电机抖动问题，能有效提升步进电机的运行稳定性，延长传动部件的使用寿命。
