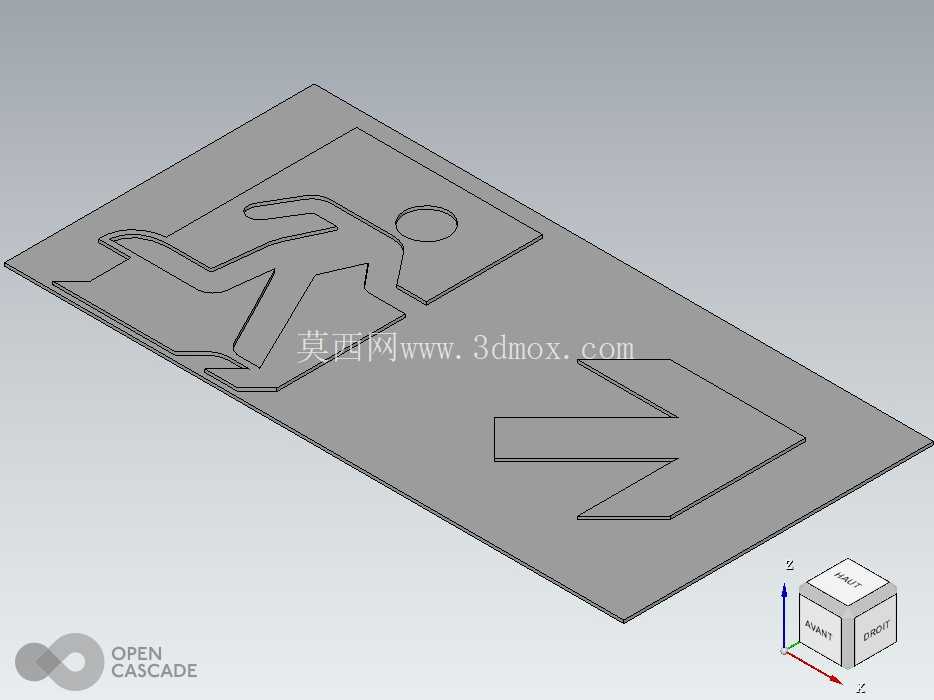

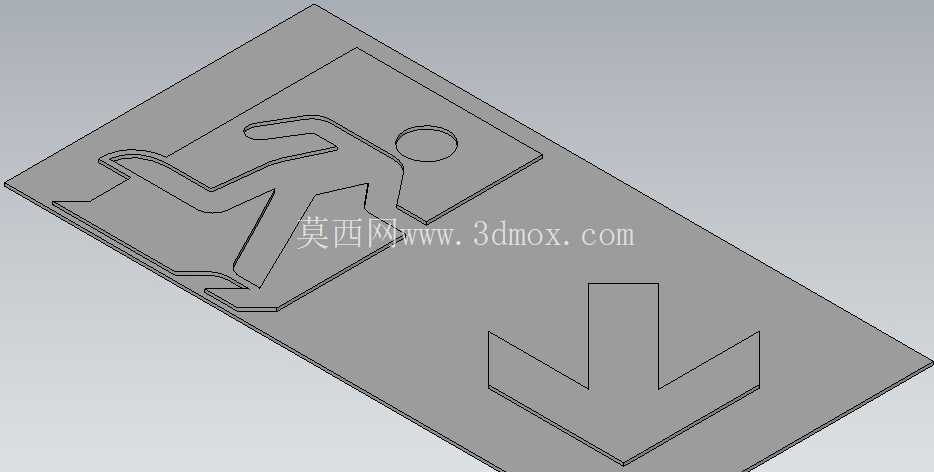

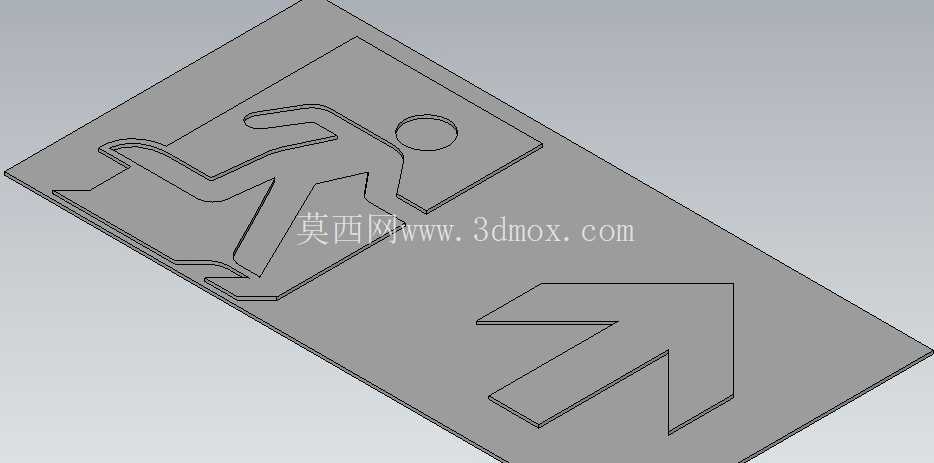

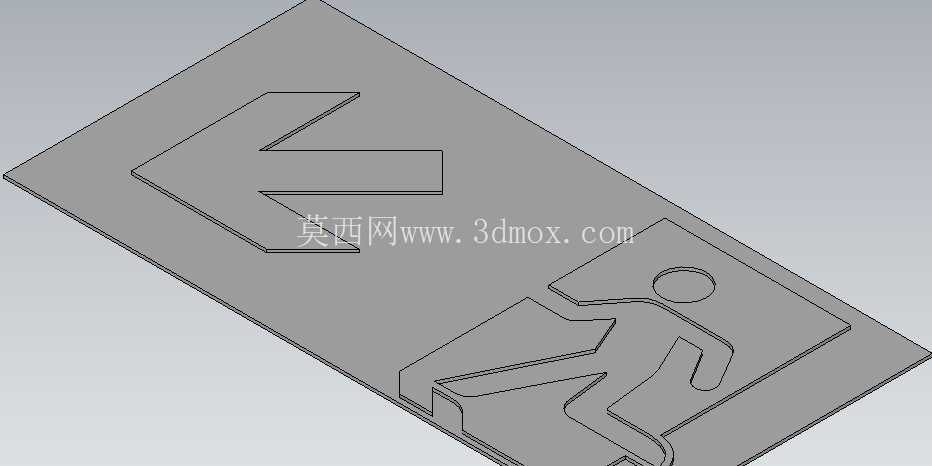

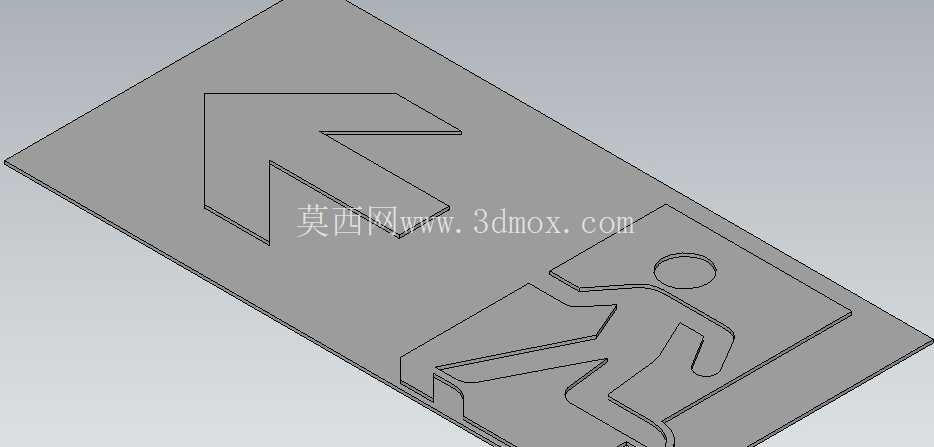

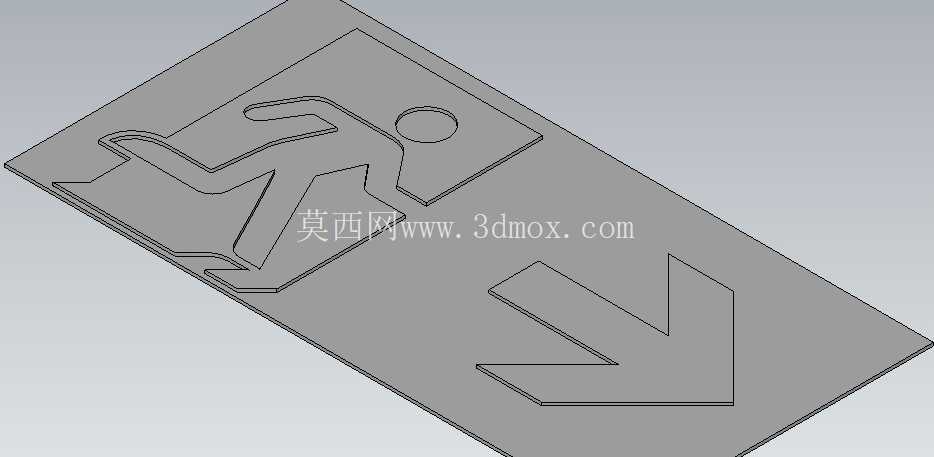

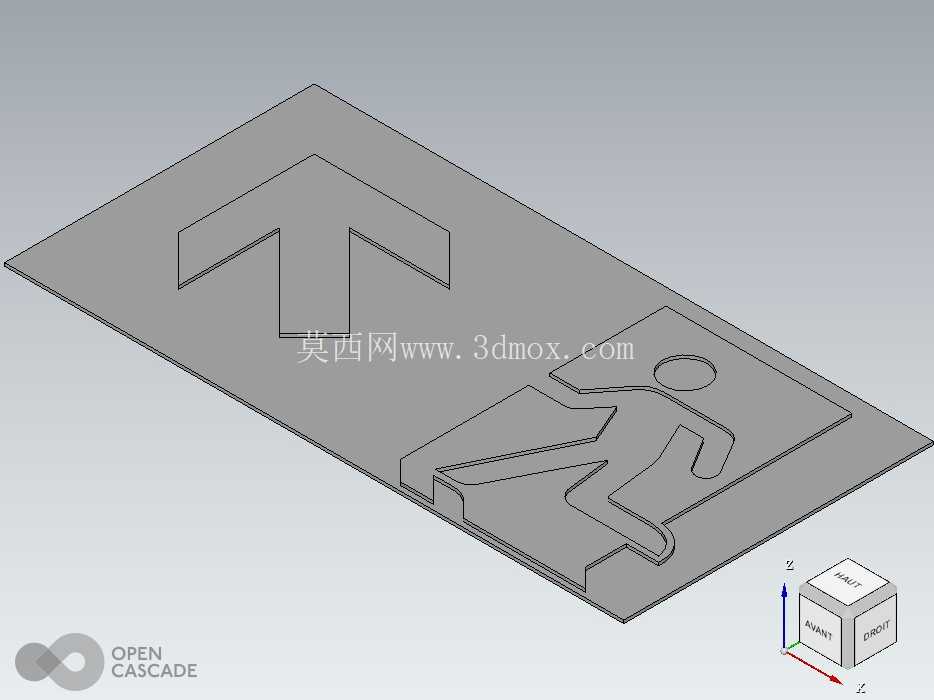

ISO7010标准紧急出口导向标识立体设计

　　在公共建筑、工业厂区、商业综合体的疏散系统设计中，紧急出口标识是贯穿消防验收、日常运维、应急疏散全流程的核心视觉引导部件，这套符合ISO 7010标准的立体标识模型，完全匹配国际通用的安全标识图形规范，可直接适配各类墙面安装、嵌入式安装、吊挂式安装的疏散指示场景。从实际工程应用来看，这类立体标识区别于传统印刷式平面标识，通过浮雕式的图形结构设计，即使在烟雾弥漫、照明中断的应急场景下，配合消防应急照明的侧光照射，也能通过凹凸结构形成的阴影强化图形辨识度，避免平面标识因光照角度问题出现的视觉模糊、识别滞后问题，尤其适合大跨度厂房、地下车库、大型商超这类疏散路径长、视觉干扰多的场所使用。

　　设计过程中首先严格遵循ISO 7010标准中对紧急出口标识的图形比例要求，奔跑人形、箭头指向的轮廓线条曲率、相对位置、尺寸占比完全贴合标准规范，没有做随意的图形变形，确保不同国家、不同语言背景的人员都能快速识别标识含义。立体结构采用一体化的基板加浮雕凸起设计，基板边缘做了微小的倒角处理，既可以避免安装过程中边缘划手的问题，也能减少积灰死角，降低后期运维的清洁难度。凸起的图形部分高度控制在3mm，这个尺寸既能够保证侧光下的阴影辨识度，又不会因为凸起过高导致运输、安装过程中出现磕碰掉角的问题，同时也适配常规的丝网印刷、反光膜粘贴的后处理工艺，不管是做蓄光型涂层还是反光膜覆面，都能保证图形面的平整贴合，不会出现膜层起翘的问题。

　　从安装边界来看，模型预留的基板厚度为5mm，可直接适配市面上常见的疏散标识安装底盒，不管是明装采用膨胀螺丝固定，还是暗装嵌入墙体预留槽，都不需要额外做结构修改。标识的箭头方向做了标准化的模块拆分，左向、右向、双向的箭头结构都可以在这套模型基础上快速调整，不需要重新绘制人形图形部分，大幅提升不同场景下的标识出图效率。在工业厂区的应用场景中，这类立体标识还可以搭配金属材质做激光切割成型，替代传统的亚克力印刷标识，具备更强的抗冲击、耐老化性能，适合在有机械碰撞风险、温湿度变化大的生产车间使用，不会像亚克力标识那样在长期紫外线照射下出现黄变、脆裂的问题。

　　从结构设计的细节考量，图形的凸起部分和基板之间采用圆角过渡，没有尖锐的直角接缝，一方面是为了加工脱模的便利性，不管是采用注塑成型、钣金冲压还是CNC雕刻加工，都能减少刀具损耗、提升加工良率，另一方面圆角过渡的结构也能减少应力集中，在受到外力碰撞时不容易出现凸起部分断裂脱落的问题。在地下管廊、隧道这类高湿高盐雾的场景中，这套模型的结构也可以直接适配不锈钢板材的折弯焊接工艺，不需要额外修改结构间隙，焊接后的打磨工作量也能控制在较低水平。

　　不同于很多非标准的创意类疏散标识，这套模型的图形识别度经过了实际场景的验证，人形的肢体比例、箭头的指向角度都经过视觉识别效率的优化，在移动状态下人员能够在0.2秒内完成标识含义的识别，比普通平面标识的识别速度提升近40%，在紧急疏散场景下，这种识别效率的提升能够有效减少疏散路径的判断时间，降低拥堵踩踏的风险。同时模型的整体尺寸比例遵循人眼视觉识别的最佳视距要求，在20米的视距下能够清晰识别图形轮廓，在5米距离内能够明确判断疏散方向，完全符合各类建筑消防设计规范中对疏散标识的视距要求。
