150HP低压赫斯特锅炉布局结构设计

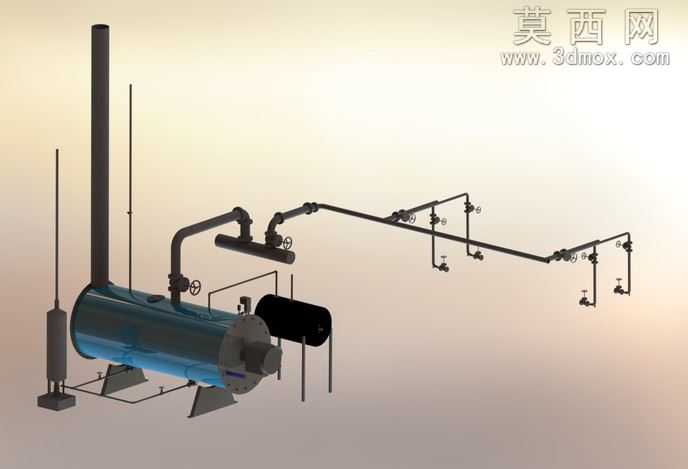

本作品为150HP低压赫斯特锅炉的布局三维模型，采用Autodesk Inventor完成全参数化建模，整体还原了卧式低压锅炉的完整系统构成。建模过程中首先以卧式承压锅筒为核心基准，严格按照低压锅炉的设计规范确定锅筒的筒体直径、封头曲率以及壁厚参数，锅筒主体采用亮蓝色金属漆面材质，表面做了细微的磨砂质感处理，还原工业锅炉漆面的真实视觉效果，锅筒端部的检修端盖做了分色处理，黑色端盖搭配绿色的观察口部件，清晰区分不同功能区域。锅筒顶部的排烟烟囱采用深灰色哑光金属材质，按照烟气流通的阻力要求确定竖直安装角度，同时配套布置了顶部的安全阀、压力表接口等附属管件，所有管件均采用标准低压流体输送管道参数建模，管路连接部位的法兰、弯头、三通等配件均做了细节还原，金属管路采用银灰色拉丝金属材质，清晰区分管路与锅筒主体。锅筒下方布置了燃烧器组件，采用黑色耐高温材质表现，配套的燃料输送管路、控制阀门均按照实际安装位置排布，清晰呈现燃烧系统与锅筒的连接关系。底部的支撑结构采用型钢焊接支架形式，支架的落地支脚做了地脚板细节，还原锅炉安装时的固定结构，同时配套的给水管道、排污管道、蒸汽输出管道均按照工艺流程走向排布，每一段管路的支撑吊架都做了简化但准确的建模，完整呈现整个锅炉系统的布局逻辑。渲染阶段采用淡蓝色纯色背景，搭配均匀的环境漫反射光照，避免多余光影干扰结构展示，视角选择斜向等轴测视角，可同时观察到锅筒主体、顶部附件、底部燃烧系统以及周边管路的整体布局，所有部件的装配关系均按照实际工业安装规范设置约束，无干涉错位问题，清晰展现低压赫斯特锅炉的整体布局逻辑与各系统的连接关系，可作为锅炉布局设计、安装教学的参考模型。
