立式气动冲压执行机构三维结构设计

　　这套立式气动驱动的冲压执行结构，主要面向小吨位精密压装、薄料冲裁、小件铆接的工位场景，常见于电子接插件压合、小五金件冲切、塑胶件热熔铆点这类需要稳定小行程往复出力的工序，相比纯手动压合工位能大幅降低操作人员劳动强度，相比大型液压冲压设备又具备占地小、响应快、无液压油泄漏污染的优势，适合集成在小型自动化生产线的单工位模块，也可作为独立台式压装设备的核心执行单元使用。

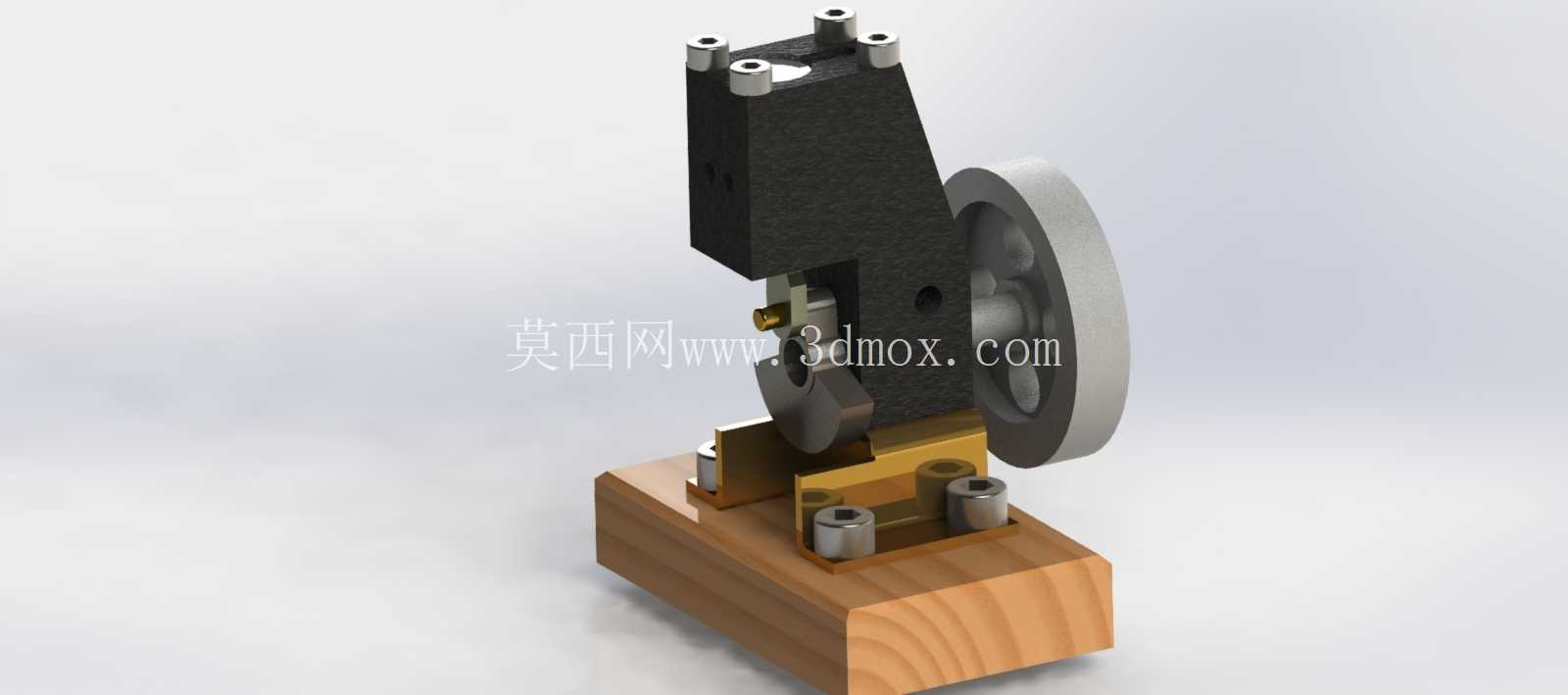

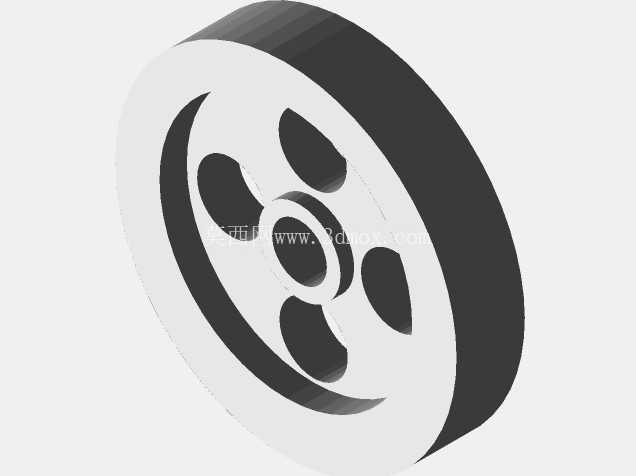

　　从功能实现逻辑来看，该结构以压缩空气作为动力输入源，通过气动驱动端将直线气动力转化为曲轴的旋转扭矩，侧边配套的铸铁飞轮主要用于储存曲轴转动的惯量，在冲压下行的做功行程释放惯量，抵消冲压瞬间的负载冲击，避免气源压力波动导致的出力不足问题，让冲头下行的力输出更平稳，减少冲压过程中的弹跳、卡滞现象。曲轴的偏心端连接滑块导向结构，将旋转运动转化为冲头的竖直直线往复运动，滑块部分采用双侧导向限位，保证冲头下行的垂直度，避免偏载导致的冲头崩损、工件压偏问题。底部的木质基座在实际量产应用中可替换为铸铁焊接平台，用于安装下模、定位夹具，基座上预留的螺栓安装孔可适配不同规格的工装夹具，满足多品类小批量工件的加工切换需求。

　　设计过程中优先考虑了工位的安装边界约束，整体结构的横向宽度控制在200mm以内，纵向深度不超过180mm，不含基座的主体高度约280mm，整体占用台面空间极小，可直接固定在标准防静电工作台面上使用，不需要额外做设备基础浇筑。安装时需要保证基座安装面的平面度公差不超过0.05mm/m，避免机架倾斜导致滑块导向面出现偏磨，长期运行出现精度衰减。气动驱动端的进气接口设置在主体结构的后侧，避免管路干涉前端的工件上下料操作，进气端预留了节流阀安装位，可通过调节进气流量控制曲轴的运转速度，匹配不同冲压工序的行程节拍需求，针对软质材料冲切可降低下行速度减少崩边，针对金属件铆接可提高速度增大瞬间冲压力。

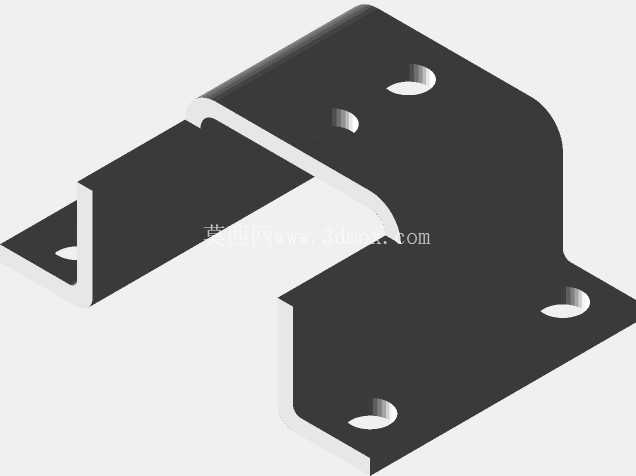

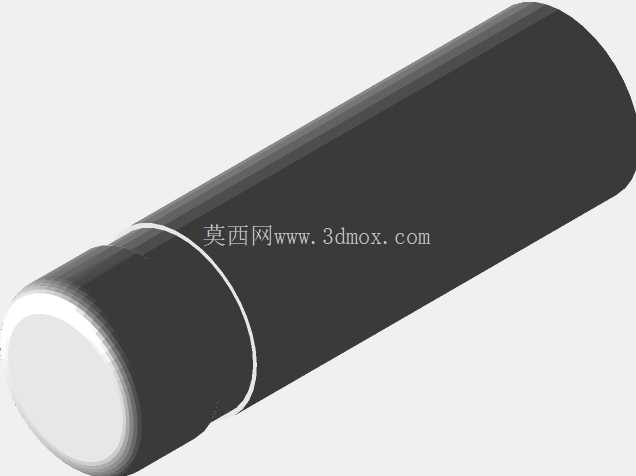

　　结构细节上，上部的气缸安装座采用分体式锁紧结构，通过四个内六角螺栓与主体机架连接，可根据不同的出力需求更换不同缸径的气动驱动单元，不需要重新加工主体机架，提升了结构的通用性。飞轮与曲轴的连接采用平键周向定位、轴端挡圈轴向锁紧的方式，既保证扭矩传递的可靠性，也方便后期维护时拆卸更换飞轮轴承。滑块与冲头的连接采用快拆式夹头结构，更换不同规格的冲头、铆头时不需要拆卸整个滑块组件，只需要松开夹头的锁紧螺丝即可完成替换，大幅缩短工装切换的时间。导向部分的滑动面预留了润滑脂注油孔，日常维护时可定期注入润滑脂，降低滑动面的磨损量，延长结构的使用寿命。

　　在实际选型适配时，需要根据工位所需的最大冲压力匹配对应的气源压力与气缸缸径，该结构常规配置下适配0.5-0.7MPa的工厂常规压缩空气气源，可输出最大5kN的冲压出力，能够满足1mm以下冷轧钢板冲裁、直径5mm以下铜铆钉铆接、接插件端子压接的工艺需求。如果需要更大的出力，可通过更换大缸径气缸、增加飞轮厚度提升储能量来实现，不需要改动主体的曲柄滑块核心结构，整体的模块化设计程度较高，可拓展性较强。结构的运动部件全部设置在机架内侧，外侧无突出的运动杆件，可降低操作人员误触运动部件的安全风险，配合外部的安全光栅、双手启动按钮即可满足小吨位冲压设备的安全规范要求。
