法兰连接明杆手动燃气闸阀结构设计

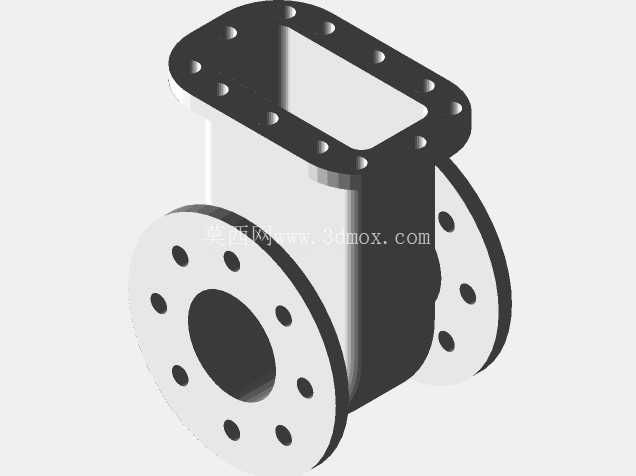

　　在城镇燃气管网、厂区燃气输送干线、工业窑炉燃气供给支路等场景中，手动燃气闸阀是应用最广泛的截断类管路部件，这类部件不承担流量调节功能，核心作用是在管路检修、故障处置、工况切换时实现介质通路的完全截断与导通，要求全开状态下流道无明显缩径、流阻极低，全关状态下密封可靠无外漏内漏，适配低压燃气输送的长期稳定运行需求。这款明杆法兰式燃气闸阀的设计，首先围绕燃气介质的密封特性做了结构适配，阀体采用整体铸造的流道结构，两侧法兰为凸面密封形式，法兰螺栓孔沿圆周均布，可直接与同压力等级的燃气管路法兰配对安装，安装时需注意法兰密封面的平行度偏差控制，避免螺栓预紧力不均导致的密封面压偏泄漏。

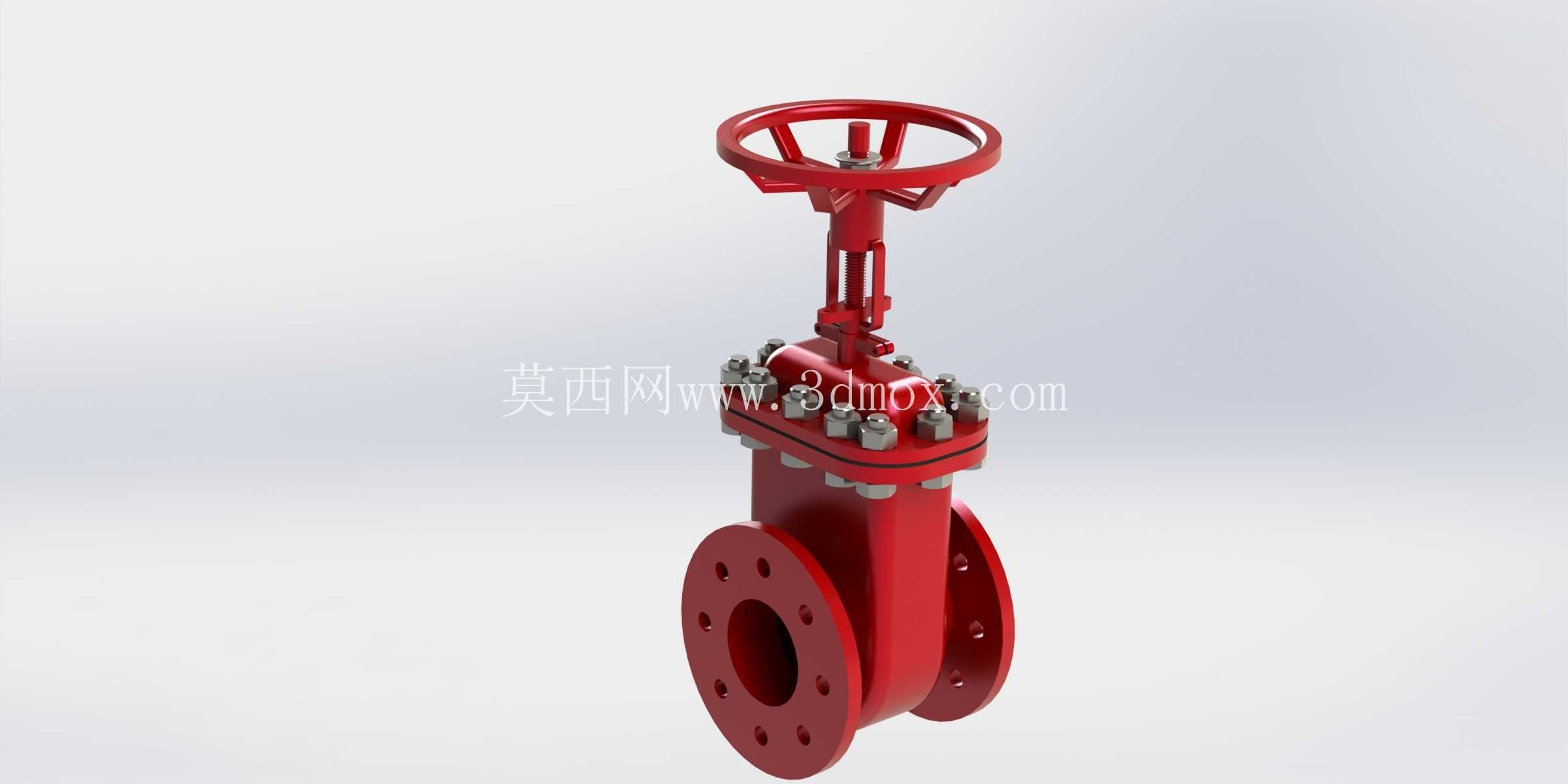

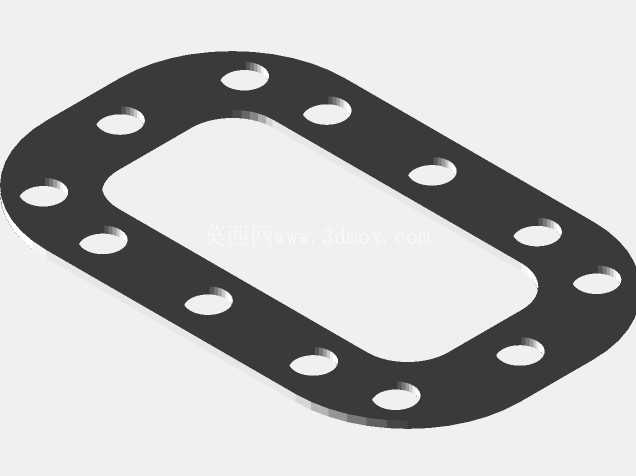

　　阀杆采用明杆结构设计，手轮转动带动阀杆做垂直升降运动，阀杆的升降行程可直接通过阀杆露出阀盖的长度判断阀门的开关状态，现场巡检人员无需额外加装开度指示装置，就能直观确认阀门所处工况，避免误操作风险。阀盖与阀体的连接采用螺栓预紧加密封垫片的结构，中法兰位置的密封垫片需适配燃气介质的耐溶胀要求，避免长期接触燃气出现垫片老化失效。闸板采用平行式双闸板还是楔式单闸板的选型，在这款模型里做了适配低压燃气工况的优化，闸板密封面堆焊硬质合金层，降低长期开关动作带来的密封面磨损，延长阀门的检修周期。

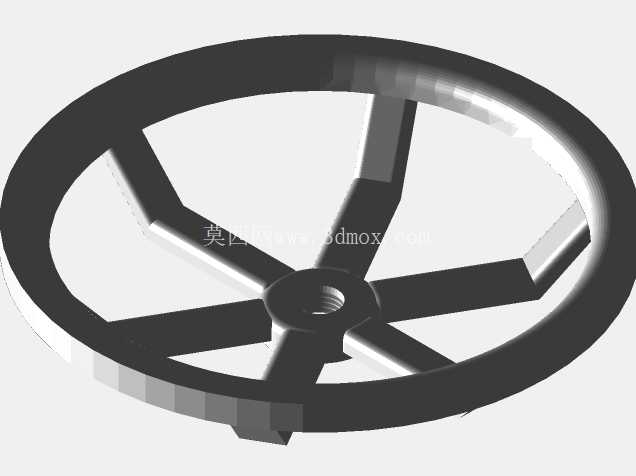

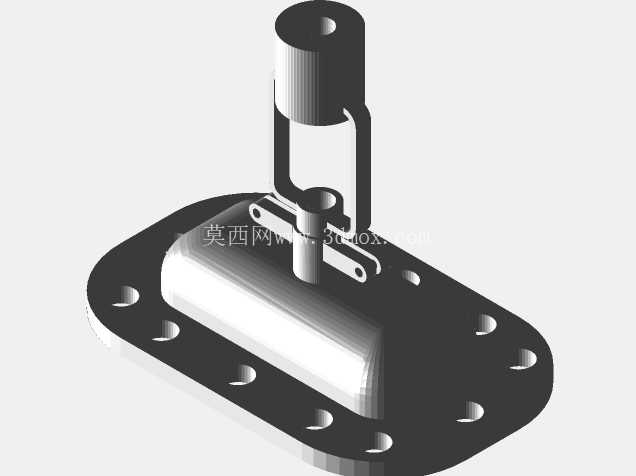

　　手轮采用轮辐式结构，直径大小匹配阀门操作力矩需求，无需额外加力杆就能实现额定压力下的开关动作，手轮与阀杆的连接采用方榫配合加锁紧螺母的结构，避免操作过程中手轮打滑脱落。填料函位置设置在阀盖上部，采用多层填料叠加的密封结构，搭配填料压盖通过螺栓预紧，可在阀杆升降过程中持续保持密封性能，防止燃气沿阀杆间隙向外泄漏，这也是燃气类阀门区别于普通水用闸阀的核心设计点，必须保证外漏密封的可靠性。从安装边界来看，这款闸阀的结构长度遵循通用管路阀门的尺寸规范，两侧法兰的端面距、螺栓孔中心圆直径、螺栓孔数量与孔径都匹配对应公称通径的法兰标准，设计选型时只需确认管路公称压力、公称通径与阀门参数一致，就能直接替换同规格的现有闸阀，无需调整管路安装间距。

　　在实际工程应用中，这类手动燃气闸阀通常安装在燃气调压站进出口、楼栋燃气引入管、车间燃气总入口等位置，日常处于全开状态，仅在应急处置或检修时操作，因此设计时对阀杆螺纹的润滑、外露部分的防腐都做了对应考虑，阀杆外露部分在全开状态下会有一段伸出阀盖，安装时需要预留足够的上部操作空间，避免阀杆升起后与周边管线、支架发生碰撞，预留的操作空间还要满足手轮转动的操作半径需求，方便现场人员手动操作。建模过程中对各个零件的配合公差做了对应还原，比如阀杆与阀盖填料函的间隙配合、闸板与阀体导轨的滑动配合、手轮与阀杆的传动配合，都按照实际机械加工的公差要求做了装配约束，可直接用于阀门结构原理演示、安装模拟、管路布局干涉检查等场景，帮助设计人员在管路设计阶段提前确认阀门安装空间是否充足，操作路径是否顺畅，避免现场安装时出现空间不足无法操作的问题。
