1-5/8英寸乘7/8英寸Unistrut槽道端盖结构

　　在商用建筑机电管线支吊架、工业厂区线缆桥架布设、数据中心走线架安装等场景中，C型冷弯槽道（即常说的Unistrut型材）是应用极广的基础支撑构件，这类槽道通常采用镀锌钢板辊压成型，截面带有连续的内翻齿槽，可通过弹簧螺母、T型螺栓快速连接各类管卡、设备挂架，无需现场焊接钻孔，装配效率远高于传统角钢支架。而槽道端部的封堵构件，也就是本次建模的端盖，是整套支撑系统中容易被忽略但不可或缺的小零件。

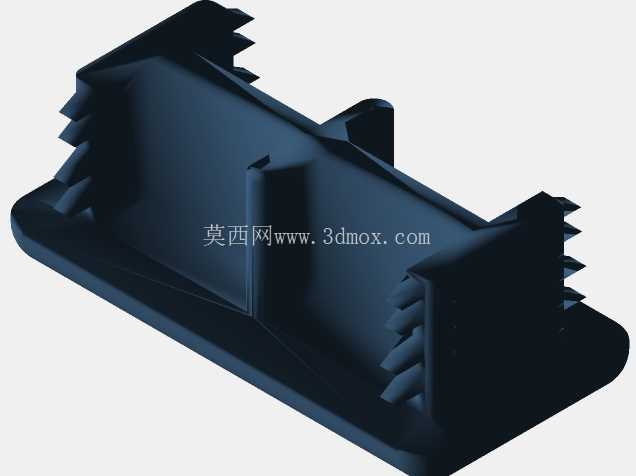

　　很多现场施工人员在布设槽道时习惯直接截断型材后裸露端部，不仅容易划伤施工人员的手部、刮破线缆绝缘层，槽道内部还容易积存施工灰尘、冷凝水，长期使用会加速槽道内壁镀锌层的锈蚀，甚至在有消防要求的场所，裸露的槽道端部会形成通风空腔，助长烟火沿槽道内部蔓延。这款适配1-5/8英寸×7/8英寸规格Unistrut槽道的端盖，正是针对上述现场痛点设计的端部封堵零件。从结构设计来看，端盖整体采用与槽道外轮廓匹配的矩形封板结构，内侧设置多道平行的卡接翅片，翅片的外轮廓尺寸与槽道的内槽尺寸做过盈配合设计，安装时无需额外紧固件，只需将卡接翅片对准槽道端部开口用力按压，翅片受槽道内壁挤压产生弹性形变，卡入槽道内翻边的齿槽位置即可完成固定，安装后不会因日常振动、温度形变出现松脱。

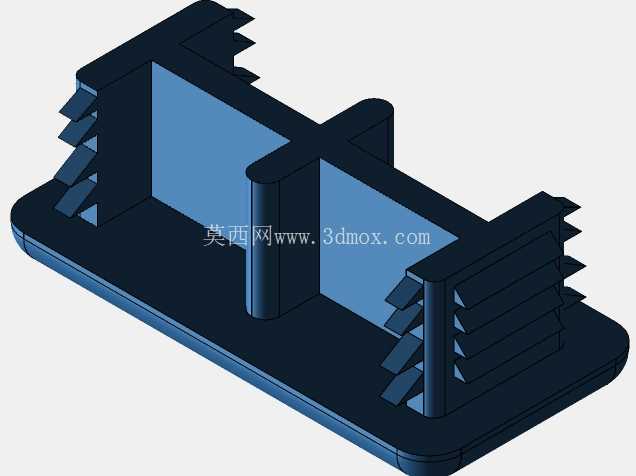

　　端盖外侧的十字形加强筋结构，一方面提升了封板本身的结构刚度，避免运输、安装过程中受挤压出现变形，另一方面十字筋的凸起高度与槽道侧壁厚度匹配，安装后筋条刚好贴合槽道的端部端面，形成完整的密封贴合面，阻挡灰尘、杂物进入槽道内部。从安装边界来看，这款端盖完全适配市面通用的P3300系列1-5/8英寸宽、7/8英寸高的标准Unistrut槽道，安装后端盖突出槽道端面的厚度控制在3mm以内，不会影响槽道端部与墙面、立柱等安装基面的贴合固定，也不会干涉相邻槽道的拼接安装。

　　在实际选型使用时，需要注意不同厂家生产的Unistrut槽道内翻边的角度、齿槽深度存在细微公差，建模时卡接翅片的倾斜角度做了1.5度的拔模设计，既保证足够的卡接抱紧力，又能适配绝大多数同规格槽道的公差范围，不会出现安装过松容易脱落或者过紧无法敲入的问题。端盖的边缘全部做了R1的圆角处理，没有尖锐的冲切毛边，安装后整个槽道端部形成光滑的过渡面，彻底消除划伤风险。在机电支吊架系统的抗震设计要求中，槽道端部的封堵也是防止管线滑移脱出槽道的最后一道防护，当管线受地震载荷产生纵向窜动时，端盖的卡接结构可承受不小于500N的轴向冲击力，阻挡管卡、连接件从槽道端部滑出，提升整个支撑系统的抗震可靠性。建模过程中对卡接翅片的厚度做了反复校核，若翅片过厚，安装时需要的敲击力过大，现场施工难度高；若翅片过薄，长期使用后容易出现塑性形变，卡接力下降导致端盖脱落，最终选定的翅片厚度兼顾了安装便利性与长期使用的可靠性，同时封板本体的厚度满足户外使用的抗老化要求，即使在露天管廊、高湿度厂房等环境下使用，也不会轻易出现脆裂问题。
