十二款异形特种紧固螺栓结构设计

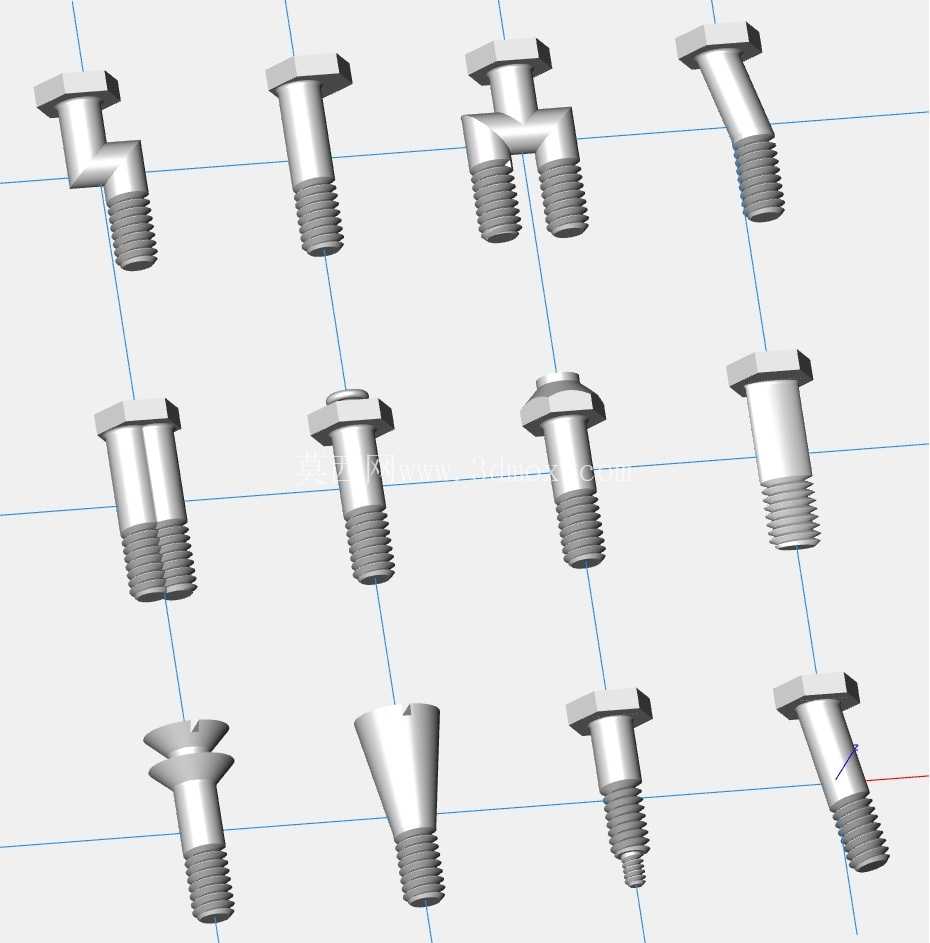

　　这套异形特种螺栓组共包含12款不同结构的非标紧固零件，覆盖了多类特殊安装场景下的螺纹连接需求，区别于常规外六角、内六角标准螺栓，每一款结构都针对特定的安装空间、受力方向、连接限位要求做了针对性的结构优化。在电力设备尤其是电源变压器的装配场景中，常规标准螺栓往往无法适配狭窄的安装腔、斜向连接面、带角度的紧固位，或是需要同时完成两个相邻点位同步锁紧的需求，这组螺栓正是为解决这类非标紧固痛点设计。

　　从结构细节来看，组内包含Z型弯折杆螺栓，这类螺栓的杆部做了两次直角弯折，螺纹段与头部的轴线存在固定偏移量，主要用于安装面与锁紧操作面不在同一直线的错位连接场景，比如变压器内部绕组固定支架与外壳侧板的错位点位，不需要额外加工转接支架就能完成锁紧，能有效压缩装配空间，减少零散配件数量。双螺纹端的三通型螺栓，头部下方对称布置两个带外螺纹的杆体，可一次性完成两个相邻安装孔的同步压紧，适合变压器接线端子排的连片固定，相比两个独立螺栓锁紧，能保证两个点位的压紧力一致，避免因受力不均导致的接触电阻过大问题，同时减少装配时的零件对位时间。

　　斜杆型螺栓的杆部与头部轴线存在固定倾角，专门适配带斜度的安装面，比如变压器散热片与壳体的斜向连接位，不需要额外加装斜垫片调整贴合度，螺栓头部的压紧面能完全贴合安装件表面，避免局部应力集中导致的零件压损，也能防止长期受振动后螺栓出现松动回转。带双杆的平行双头螺栓，两根平行的螺纹杆长度一致，主要用于需要大接触面压紧的薄板连接场景，比如变压器外壳的薄钢板护罩固定，双杆结构能分散单点锁紧的压紧力，避免薄钢板被压变形，同时抗剪切能力比单杆螺栓提升一倍以上，能承受设备运输过程中的横向振动冲击。

　　还有多款不同头部结构、不同杆部锥度的螺栓，其中沉头锥杆螺栓的头部为一字沉槽，杆部带锥度过渡，主要用于需要螺栓头部完全埋入安装面的平整化装配场景，比如变压器外壳的检修盖板安装，装配后头部不会突出盖板表面，避免后续布线、运维操作时被突出的螺栓头刮擦线缆绝缘层。不同长度的螺纹段设计，适配不同厚度的被连接件组合，从薄板叠装到带绝缘垫层的厚支架连接都能覆盖，每款螺栓的螺纹收尾处都做了退刀槽结构，避免螺纹拧到底时出现卡滞，也能保证压紧面完全贴合。

　　在安装边界设计上，所有螺栓的头部尺寸都匹配对应规格的标准扳手操作空间，即使是异形杆结构，头部的对边尺寸都遵循通用紧固件的操作尺寸要求，现场装配不需要定制特殊扳手，用常规的开口扳手、套筒就能完成锁紧操作。每款螺栓的螺纹公差都遵循普通公制螺纹的配合精度，能和对应规格的标准螺母、螺纹孔顺畅配合，不需要额外定制配套的螺纹配件。杆部的非螺纹段直径都略小于螺纹大径，装配时能顺利穿过安装孔，不会出现杆部卡滞在安装孔内的问题，同时非螺纹段的表面粗糙度控制在合理范围，减少穿装时的摩擦阻力。

　　从受力设计角度，所有弯折、异形结构的过渡位置都做了圆角处理，避免应力集中导致的螺栓断裂问题，在承受额定轴向拉力、横向剪切力时，应力不会集中在结构转角处，能满足电力设备长期运行的强度要求，即使在设备运行产生的持续振动、温度变化带来的热胀冷缩影响下，也不会出现结构疲劳失效的问题。不同结构的螺栓分别对应不同的防松需求，部分杆部带定位段的螺栓，装配后能限制被连接件的横向位移，不需要额外加装防松垫圈就能实现较好的防松效果，适合户外运行的电力设备，减少后期运维的紧固频次。
